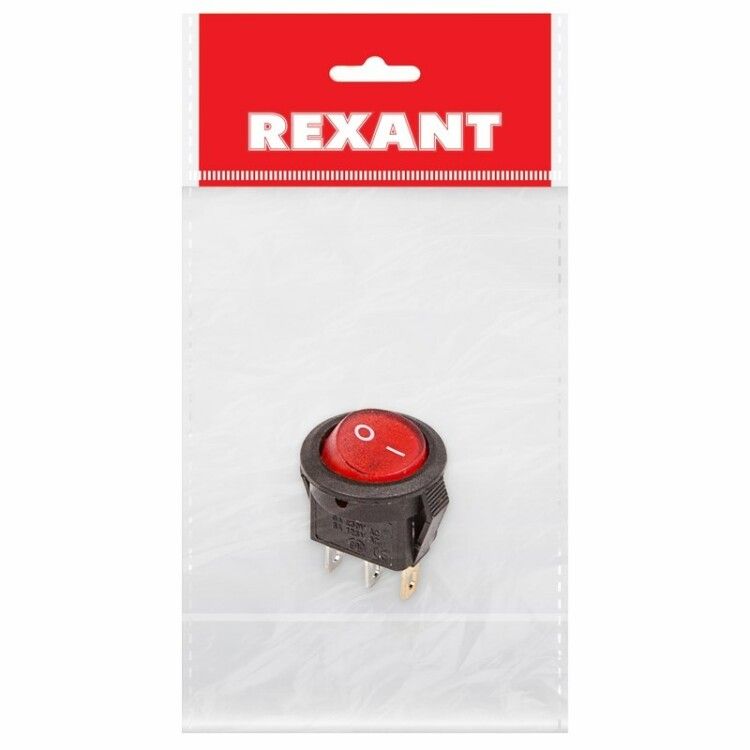

Выключатель клавишный круглый 250V 3А (3с) ON-OFF красный с подсветкой Micro (RWB-106, SC-214) Индивидуальная упаковка 1 шт | 36-2530-1 REXANT MEET

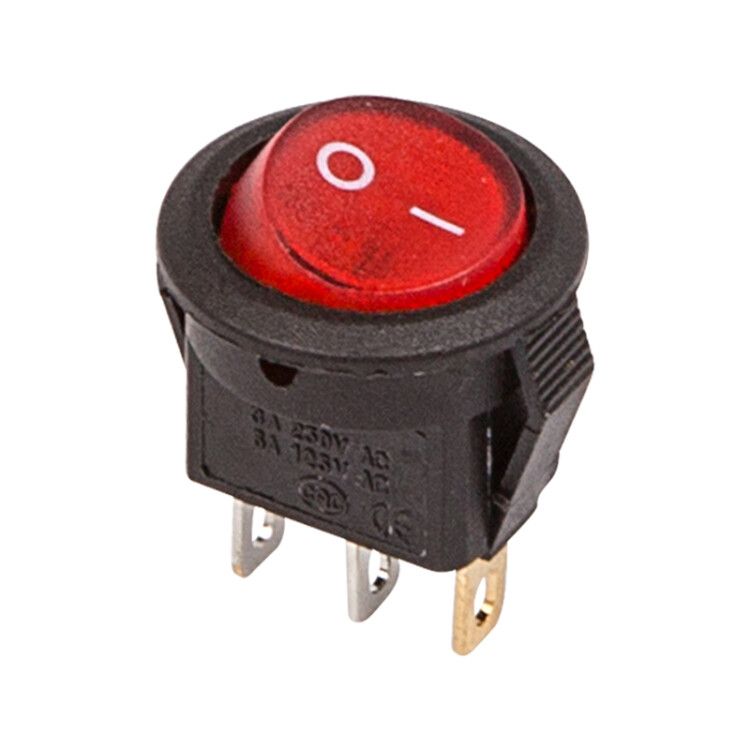

Выключатель клавишный круглый 250В 3А (3с) ON-OFF красный с подсветкой Micro (RWB-106, SC-214) - это компактный двухпозиционный переключатель с LED-индикацией, предназначенный для управления электрическими цепями переменного тока в бытовых и промышленных устройствах. Бренд Rexant обеспечивает надёжную сборку, а артикулы RWB-106 и SC-214 указывают на точную спецификацию этого выключателя.

Назначение и область применения

Выключатель используется для включения и отключения электрических цепей с напряжением до 250 В и током до 3 А. Он подходит для установки в устройствах, где требуется визуальный контроль состояния включения - например, в сетевых фильтрах, удлинителях, блоках питания, аудиоаппаратуре, контроллеров оборудования и автомобильной электронике. Красная подсветка показывает, что устройство находится в рабочем состоянии, даже при слабом освещении.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 3 А
• Тип контакта: ON-OFF с фиксацией - клавиша остаётся в выбранном положении
• Подсветка: светодиод (LED), встроенная в клавишу
• Форма клавиши: круглая, диаметром 14,4 мм
• Габариты: 14,4 × 14,4 × 19 мм
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Монтаж: пайка выводов к печатной плате
• Число постов: 2 - один контактный ряд для замыкания/размыкания цепи
• Количество нормально открытых (НО) и нормально закрытых (НЗ) контактов: 0 - выключатель не имеет перекидных контактов, работает как однополюсный SPST

Совместимость и монтаж

Выключатель Micro (RWB-106, SC-214) монтируется исключительно методом пайки - он не имеет крепёжных элементов и не рассчитан на защёлкивание в корпусе. Устанавливается в отверстие диаметром около 14–15 мм в панели толщиной от 0,8 до 3 мм. После установки выводы припаиваются к печатной плате или проводам. Не используйте этот выключатель в системах с требованием к механическому креплению (например, в щитах с DIN-рейкой).

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для бытовой и легкой промышленной аппаратуры. Степень защиты IP30 допускает использование только внутри герметичных корпусов, где исключён контакт с жидкостями и пылью. Не предназначен для работы во влажных средах, на улице или в условиях повышенной запылённости.

Преимущества

• Яркая красная подсветка легко заметна в темноте - удобно для пользователей
• Компактные габариты позволяют использовать в плотно укомплектованной аппаратуре
• Устойчивая фиксация клавиши предотвращает случайное переключение
• Пайка обеспечивает прочное соединение без необходимости в дополнительных креплениях

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток до 250 В
• Недопустимо применение в условиях влаги, брызг, пыли - IP30 не обеспечивает защиту
• Отсутствие НО/НЗ контактов - нельзя использовать как перекидной или многопозиционный переключатель
• Только пайка - невозможно установить в корпус с разъёмным креплением
• Максимальный ток 3 А - не годится для мощных нагрузок (электродвигатели, нагреватели >700 Вт)

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Блоки питания компьютеров и периферии
• Аудио- и видеоустройства с функцией включения/выключения
• Легкие промышленные панели управления
• Автомобильные адаптеры и зарядные устройства внутренней установки

Практические советы

• При пайке соблюдайте температурный режим - не перегревайте выводы более чем 260 C и не задерживайте паяльник дольше 3 секунд
• Проверьте диаметр отверстия в панели перед монтажом - он должен быть точно 14,4 мм +-0,2 мм
• Не используйте выключатель в цепях с реактивными нагрузками (конденсаторы, катушки) выше 3 А - возможна дуга и оплавление контактов
• При замене старого аналога проверьте совпадение габаритов и типа подключения - другие модели могут иметь винтовые зажимы или защёлки
• Этот выключатель - компонент, а не готовое решение. Обязательно убедитесь, что вся система соответствует требованиям безопасности
