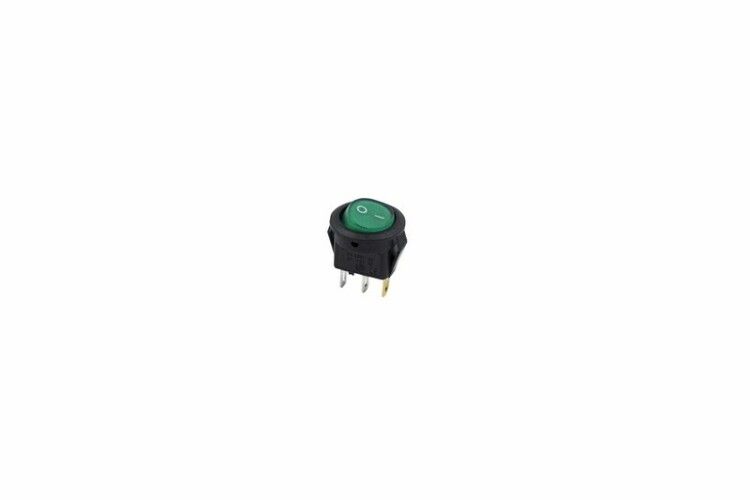

Выключатель клавишный круглый 250В 3А (3с) ON-OFF зел. с подсветкой Micro (RWB-106 SC-214) Rexant 36-2533 MEET

Выключатель клавишный круглый 250 В 3 А (3с) ON-OFF зеленый с подсветкой Micro от Rexant - компактный двухпозиционный переключатель с LED-индикацией, предназначенный для управления питанием маломощных устройств. Артикулы etm36-2533 и 36-2533 подходят для монтажа на панели толщиной 0,8–3 мм методом пайки.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей с напряжением до 250 В переменного тока и током до 3 А. Подходит для бытовых и промышленных задач: управление сетевыми фильтрами, удлинителями, аудиоустройствами, контрольными панелями, оборудованием на производстве и в автомобилях. Зеленая подсветка позволяет легко определить текущее состояние устройства - включен/выключен - даже в условиях плохой видимости.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип тока: Переменный (AC)
• Подсветка: Да, светодиодная (LED), зеленая
• Фиксация клавиши: С фиксацией (ON-OFF, удерживается в выбранном положении)
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Конструкция: Круглая клавиша, диаметром 14,4 мм
• Габариты: 14,4 × 14,4 × 19 мм
• Количество постов: 2 (два отдельных контактных элемента внутри корпуса)
• Контакты: 0 нормально замкнутых (НЗ), 0 переключающих - работает как простой однополюсный выключатель
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (кратковременно, не более 1 мин)
• Способ монтажа: Пайка

Совместимость и монтаж

Выключатель устанавливается в отверстие диаметром 14,4 мм в панели толщиной от 0,8 до 3 мм. Монтаж выполняется исключительно путём пайки выводов к печатной плате или проводам - винтовые соединения и клеммы не предусмотрены. Устройство не имеет механического крепления, поэтому важно обеспечить надёжную фиксацию через пайку и жесткую основу панели. Не совместим с установкой в панели толще 3 мм или с использованием гайки/шайбы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Защита IP30 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги, пыли или брызг. Применяйте только в сухих помещениях или закрытых корпусах. Предельное напряжение 1500 В допускается лишь кратковременно - длительное воздействие вызовет пробой изоляции.

Преимущества

• Чёткая визуальная индикация состояния благодаря зелёной LED-подсветке
• Компактные размеры позволяют использовать в ограниченном пространстве
• Надёжная фиксация клавиши - не проскальзывает и не самопроизвольно переключается
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Работает с минимальным усилием - удобен для частого использования

Ограничения применения

• Не предназначен для работы во влажной среде, на улице или в пыльных условиях - IP30 недостаточно
• Не подходит для высокотоковых нагрузок выше 3 А - возможен перегрев и выход из строя
• Только пайка - нельзя использовать с клеммниками, винтовыми зажимами или быстроразъёмными соединениями
• Не рассчитан на частые циклы включения/выключения (не для импульсных нагрузок)
• Две внутренние группы контактов не связаны между собой - не является двуполюсным переключателем

Примеры использования

• Панель управления домашним аудиоусилителем
• Выключение сети в настольном компьютере или принтере
• Контроль питания в автомобильной диагностической аппаратуре
• Локальный выключатель на панели станка с ЧПУ
• Индикатор включения в медицинских приборах класса B

Практические советы

• При пайке используйте мощность паяльника не более 30 Вт и время нагрева менее 3 секунд - перегрев повредит пластик и LED-элемент
• Проверьте диаметр отверстия перед монтажом - он должен точно соответствовать 14,4 мм
• Не применяйте выключатель в цепях с реактивной нагрузкой (например, двигатели, трансформаторы) - риск возникновения дуги
• Для увеличения долговечности рекомендуется использовать с предохранителем на 3–4 А
• При сборке корпуса убедитесь, что клавиша свободно движется - не должна задевать за стенки отверстия
