Коробка распределительная для о/п, 240х195х90мм | 67065УП Рувинил TYCO

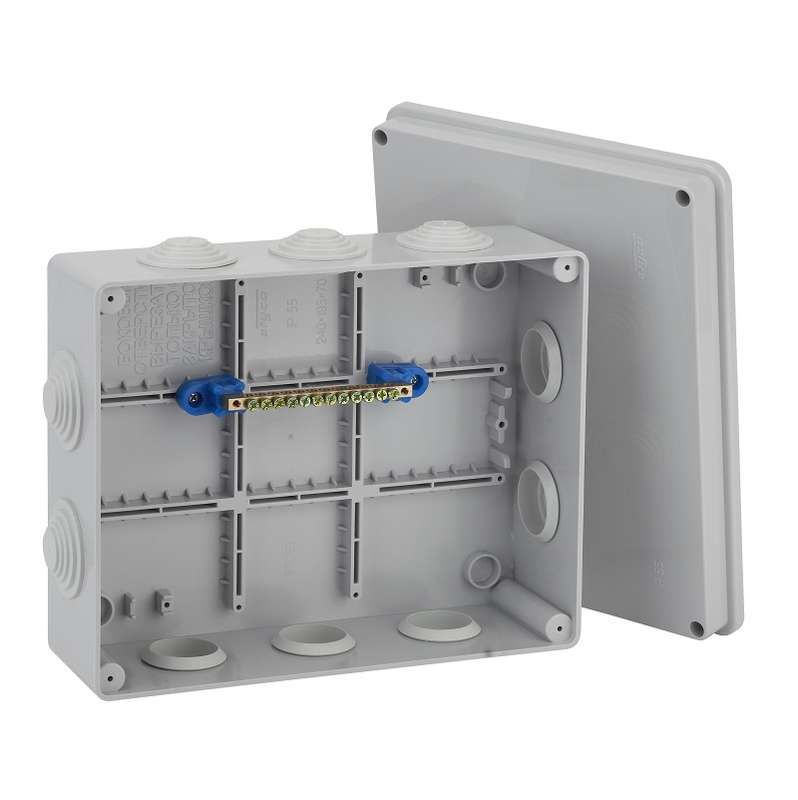

Коробка распределительная наружная IP55 с уравниванием потенциалов 240x195x90мм от бренда Ruvinil (арт. 67065уп) предназначена для безопасного размещения соединений проводов и кабелей на открытых участках - например, на фасадах зданий, в подъездах или на промышленных объектах. Её конструкция обеспечивает надёжную защиту от внешних воздействий и гарантирует равномерное распределение потенциала между металлическими элементами.

Назначение и область применения

Эта коробка используется для организации распределительных соединений в условиях повышенной влажности, запылённости или перепадов температур. Подходит для установки на улице, в подвальных помещениях, на производственных площадках и в местах, где требуется защита от механических повреждений. Применяется в системах освещения, автоматизации, энергоснабжения и других сетях до 63 А.

Технические характеристики

• Габариты: 240×195×90 мм - компактный размер для ограниченного пространства
• Степень защиты: IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления
• Номинальный ток: 63 А - рассчитана на работу с нагрузками до этого значения
• Материал: пластик - устойчив к коррозии, не проводит ток, долговечен при перепадах температур
• Количество вводов: 10 - позволяет подключить до десяти кабелей, что удобно для сложных ответвлений
• Форма: прямоугольная - легко монтируется на плоские поверхности
• Фиксация крышки: винтовая - обеспечивает плотное закрывание и предотвращает случайное открывание
• Цвет: серый - соответствует промышленным стандартам и маскирует загрязнения
• Оснащение: уравнивание потенциалов - внутренний медный шинный контакт для соединения всех металлических частей системы (например, труб, корпусов оборудования) с контуром заземления

Совместимость и монтаж

Коробка монтируется открытым способом - крепится на стену с помощью дюбелей или саморезов через специальные крепёжные выступы. Установка возможна на бетон, кирпич, металл или деревянные основания. Все вводы имеют резьбовые отверстия M20, совместимые с большинством стандартных кабельных вводов. Для реализации функции уравнивания потенциалов необходимо подключить медную перемычку от внутренней шины к главному заземляющему проводнику объекта. Крышка открывается после откручивания четырёх винтов - доступ к клеммам остаётся быстрым даже при установленной коробке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для распределительных коробок. Наличие уравнивания потенциалов снижает риск поражения электрическим током при возникновении аварийных ситуаций. Материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Коробка не предназначена для установки внутри взрывоопасных зон.

Преимущества

• Высокая степень защиты IP55 делает её пригодной для длительной эксплуатации вне помещений
• Уравнивание потенциалов встроено в конструкцию - не требует дополнительных деталей
• 10 вводов позволяют минимизировать количество коробок на одной линии
• Пластиковый корпус не нуждается в антикоррозийной обработке
• Винтовой замок крышки исключает самопроизвольное открытие при вибрации

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP55 не обеспечивает герметичность при затоплении
• Не рекомендуется использовать в местах с высокой вероятностью ударных нагрузок - пластиковая конструкция хрупче металла
• Максимальный рабочий ток 63 А - нельзя применять для цепей выше этой мощности
• Не подходит для установки в помещениях с агрессивными химическими испарениями - материал не устойчив к растворителям и кислотам

Примеры использования

• Распределительная коробка на фасаде жилого дома для подключения наружного освещения
• Узел соединения кабелей на промышленном конвейере с металлическими рамами
• Подключение датчиков и контроллеров на улице в системе автоматического управления
• Обеспечение уравнивания потенциалов между трубопроводом и заземляющим контуром в подвале

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели подходящую наружную диаметр - вводы рассчитаны на M20, что соответствует кабелям до ~16 мм
• При использовании уравнивания потенциалов обязательно подсоедините медную шину к основному заземляющему проводнику здания - иначе функция будет бесполезна
• Не перегружайте вводы - используйте не более одного кабеля на каждый вход, чтобы сохранить герметичность
• При установке на вертикальную поверхность ориентируйте коробку так, чтобы вода не собиралась на крышке - лучше располагать её немного под углом
• Артикул 67065уп от Ruvinil - единственный вариант в этом формате с встроенным уравниванием; аналоги без этой функции менее безопасны для промышленных объектов
