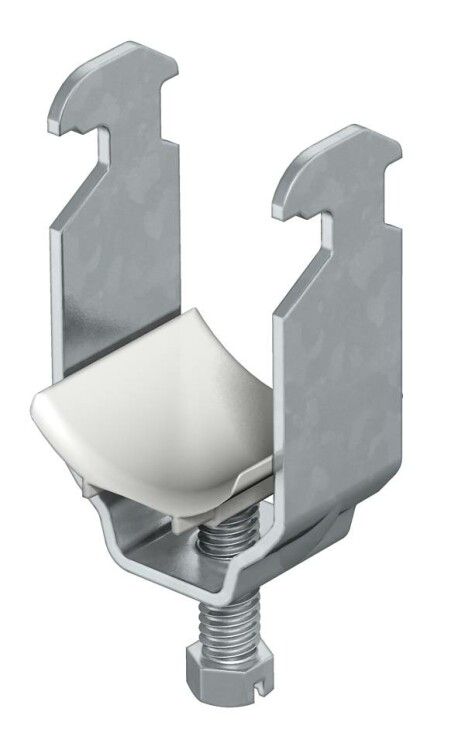

Скоба зажимная U-образ. d28-34мм 2056 34 FT гор. оцинк. (уп.100шт) OBO 1160346 Bettermann

Скоба зажимная U-образная d28–34 мм горизонтальная оцинкованная (упаковка 100 штук) от OBO BETTERMANN - надёжный элемент кабеленесущих систем, предназначенный для фиксации одиночного кабеля на профильной рейке. Артикул 1160346 обеспечивает совместимость с популярными кабельными трассами и устойчивость к агрессивным средам благодаря горячему цинкованию.

Назначение и область применения

Скоба используется для крепления одного кабеля к профильной рейке в кабеленесущих системах. Применяется в промышленных объектах, распределительных щитах, автоматизации и на производстве - там, где требуется жёсткая, долговечная фixация кабелей без повреждения изоляции. Подходит для внутренних помещений и защищённых участков с высокой влажностью.

Технические характеристики

• Диаметр зажима: 30 мм - подходит для кабелей с внешним диаметром до 30 мм
• Материал: сталь с покрытием горячим цинком - устойчивость к коррозии, срок службы более 15 лет
• Прижимная пластина: полипропилен - мягкий контакт с кабелем, предотвращает пережим
• Цвет: светло-серый RAL 7035 - соответствует цветовой гамме систем OBO
• Количество в упаковке: 100 штук - оптимизация закупок для крупных проектов
• Не содержит галогенов - безопасно при возгорании, соответствует требованиям экологичности
• Дополнительная информация: 2056 34 FT - внутренний код производителя

Совместимость и монтаж

Скоба совместима исключительно с C-образными профильными рейками, имеющими шлиц шириной 16–17 мм. Монтаж осуществляется путём вставки основания скобы в шлиц рейки и затяжки винта. Для установки не требуются дополнительные крепёжные элементы. Убедитесь, что ширина шлица точно соответствует указанным значениям - отклонение даже на 1 мм снижает надёжность фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61537 и IEC 61914. Отсутствие галогенов делает его подходящим для применений в помещениях с повышенными требованиями к токсичности дыма при пожаре. Сертифицирована серия VBS для систем крепления OBO BETTERMANN.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - особенно важно в условиях повышенной влажности
• Полипропиленовая пластина не деформирует изоляцию кабеля при затяжке
• Высокая плотность упаковки (100 шт.) снижает стоимость единицы и упрощает логистику
• Цветовое соответствие RAL 7035 позволяет сохранить единый вид всей кабельной трассы
• Работает без инструментов при первоначальной установке - просто вставляется в шлиц

Ограничения применения

• Не предназначен для крепления нескольких кабелей - максимальное количество: один
• Не применяется на трубах, стенах или других поверхностях кроме профильных реек с шлицем 16–17 мм
• Не рекомендовано использование вне помещений без защиты от прямых осадков и УФ-лучей
• Запрещено использовать с металлическими рейками, не имеющими указанного шлица

Примеры использования

• Крепление силового кабеля к профильной рейке внутри распределительного щита
• Фиксация сигнальных кабелей на направляющих в системах автоматизации станков
• Укладка кабелей управления в кабельных каналах заводских линий
• Монтаж вентиляционных и контрольных проводов в технологических корпусах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он не должен превышать 30 мм, иначе скоба не будет плотно держать провод
• Не перетягивайте винт: достаточно усилия, чтобы пластина слегка прижалась к кабелю - переусилие может повредить изоляцию
• При использовании в группе - выстраивайте скобы равномерно, интервал 500–800 мм для статической нагрузки
• Для удобства хранения и раздачи - используйте оригинальную упаковку: 100 штук в одной картонной коробке с маркировкой артикула 1160346
• Скоба зажимная U-образная d28–34 мм горизонтальная оцинкованная - часть серии VBS; её можно комбинировать с другими элементами этой же серии для создания целостной системы
