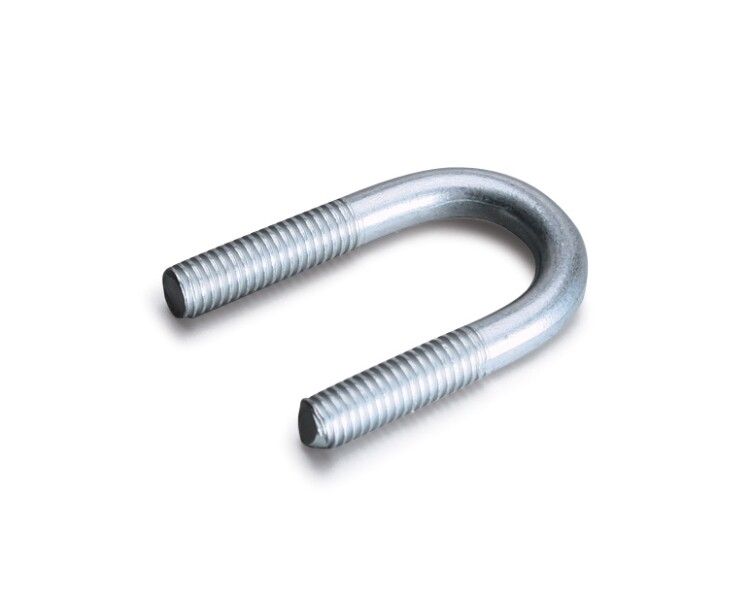

Болт U-образный 3дюйм М10 оцинк. (уп.25шт)Fortisflex 63127 КВТ

Болт U-образный оцинкованный 3 дюйма М10 от Fortisflex и КВТ - это надёжный крепёж для фиксации труб и других элементов круглого сечения на вертикальных и горизонтальных поверхностях. Артикул 63127 обеспечивает устойчивую фиксацию даже при вибрациях и сильном ветре благодаря прочной двухлапковой конструкции и гальваническому цинкованию.

Назначение и область применения

Болт U-образный оцинкованный 3 дюйма М10 предназначен для крепления полимерных и стальных труб, а также других объектов круглого сечения к стенам, потолкам, перекрытиям и другим поверхностям. Подходит для монтажа инженерных коммуникаций, систем вентиляции, водоснабжения, кабельных трасс. Может использоваться как скользящая опора - позволяет компенсировать тепловые расширения. Также применяется для крепления шкафов, щитов и оборудования к круглым мачтам.

Технические характеристики

• Тип изделия: скоба (двухлапковая)
• Номинальный диаметр: 88,9 мм - внутренний зазор для труб или элементов до этого размера
• Расстояние между центрами резьбы: 105 мм - шаг крепёжных отверстий для болтов
• Резьба: метрическая M10 - совместима со стандартными болтами и гайками M10
• Длина резьбы: 60 мм - достаточна для плотного крепления через толстые поверхности
• Глубина высверливаемого отверстия: 60 мм - требует сверления отверстий такой глубины для анкеров или дюбелей
• Материал: сталь оцинкованная с гальваническим покрытием - устойчива к коррозии
• Диапазон рабочих температур: от -80 C до +150 C - подходит для экстремальных условий, включая холодные регионы и нагреваемые среды
• Устойчивость к УФ-излучению: да - не теряет прочность на открытом воздухе
• Не содержит галогенов: да - безопасен при пожаре, соответствует требованиям пожарной безопасности
• Огнезащита: да - не поддерживает горение, сохраняет целостность при воздействии открытого пламени
• Количество кабелей/труб: 1 - рассчитан на фиксацию одного элемента

Совместимость и монтаж

Болт U-образный оцинкованный 3 дюйма М10 монтируется с помощью болтов M10, которые проходят через два крепёжных отверстия на основании. Для установки требуется предварительно просверлить отверстия глубиной 60 мм в основе (бетон, металл, дерево). Рекомендуется использовать анкерные болты или химические анкеры для максимальной нагрузки. Габариты позволяют легко фиксировать трубы диаметром до 88,9 мм. Нижняя часть скобы имеет минимальную площадь контакта - снижает риск повреждения изоляции труб.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: не содержит галогенов, не выделяет токсичных веществ при нагреве, обладает огнестойкостью. Применимо в помещениях с повышенными требованиями к экологической безопасности - медицинских учреждениях, лабораториях, объектах ЖКХ. Гальваническое цинкование обеспечивает долговечность в агрессивных средах, включая влажные и солёные условия.

Преимущества

• Высокая механическая прочность - выдерживает значительные нагрузки и вибрации
• Устойчивость к коррозии - срок службы увеличен за счёт гальванического цинкования
• Подходит для наружной установки - не боится УФ-излучения и перепадов температур
• Легко регулируется - позволяет точно позиционировать трубу перед окончательной фиксацией
• Экономит время монтажа - одна деталь заменяет несколько элементов крепления

Ограничения применения

Болт U-образный оцинкованный 3 дюйма М10 не предназначен для крепления элементов с диаметром более 88,9 мм - возможен провис или деформация. Не рекомендуется применять в условиях постоянного механического ударного воздействия (например, на движущихся участках конвейеров). Не следует использовать как единственный крепёж для тяжёлых трубопроводов без дополнительной поддержки - необходима система поддерживающих опор.

Примеры использования

• Крепление полиэтиленовой трубы диаметром 75 мм к бетонной стене в канализационной камере
• Фиксация стальной трубы системы отопления к металлической раме на крыше
• Установка распределительного щита на круглую мачту на улице
• Закрепление воздушного рукава вентиляции на потолке в промышленном цеху

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы внутреннему зазору скобы - 88,9 мм максимум
• Для бетона используйте анкера длиной не менее 60 мм; для стали - сверлите отверстия под болты M10 с точностью +-0,5 мм
• При монтаже на металлоконструкции допускается использование шайб для равномерного распределения нагрузки
• При работе в условиях сильного ветра или сейсмических колебаний - комбинируйте с дополнительными креплениями каждые 1–1,5 м
• Артикул 63127 совместим с продукцией Fortisflex и КВТ - можно использовать в одной системе с другими элементами этих брендов
