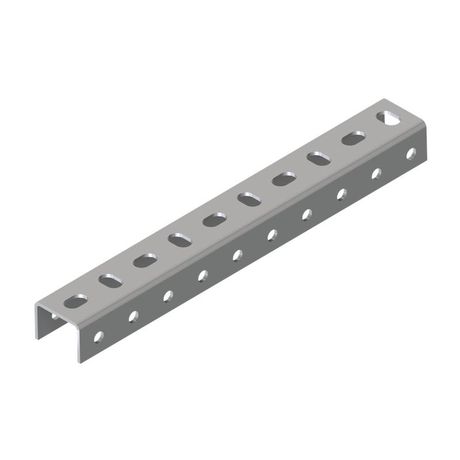

Универсальный профиль усиленный 38х29х2,5 L150 мм HD - UPS150 КМ-Профиль LO5703

Универсальный усиленный профиль КМ-профиль HD с артикулом ups150 hd - это стальной U-образный несущий элемент с оцинкованным покрытием, предназначенный для сборки кабеленесущих систем, стоек и других металлоконструкций без сварки. Профиль обеспечивает надёжную фиксацию за счёт трёхсторонней перфорации и подходит для установки в условиях повышенной влажности и на улице.

Назначение и область применения

Универсальный усиленный профиль КМ-профиль HD используется как опорный или поддерживающий элемент в кабеленесущих системах, сборных потолочных стойках, каркасах оборудования и других конструкциях, где требуется жёсткая фиксация без сварки. Подходит для монтажа в помещениях с высокой влажностью, на открытых площадках и в зонах со слабой коррозионной активностью. Применяется в промышленности, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Размеры: 38×29 мм (высота × ширина), длина 150 мм
• Материал: сталь с толщиной стенки 2,5 мм
• Форма: U-профиль
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Перфорация: три стороны по всей длине, шаг отверстий не указан, ширина слота - 17 мм
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: О1/О4 (умеренный и холодный климат, сухие и влажные условия)

Совместимость и монтаж

Профиль совместим с крепёжными элементами, подходящими для перфорированных профилей шириной 17 мм: саморезами, болтами, хомутами, кронштейнами и другими комплектующими КМ-профиля. Монтаж выполняется без сварки - достаточно просверлить отверстие в нужном месте и закрепить крепёж через перфорацию. Для сборки длинных конструкций профиль можно соединять друг с другом с помощью специальных муфт или путём наложения с фиксацией болтами.

Учитывайте посадочные размеры: внутренняя ширина профиля - 29 мм, что влияет на выбор крепёжа и сопрягаемых элементов. Перфорация позволяет гибко регулировать расположение точек крепления.

Безопасность и стандарты

• Огнестойкость соответствует требованиям к негорючим материалам
• Покрытие выполнено по ГОСТ 9.307-89 - гарантирует долговечность против коррозии
• Климатическое исполнение О1/О4 соответствует ГОСТ 15150-69 - допускает эксплуатацию в условиях температур от −40C до +40C и влажности до 98%

Преимущества

• Высокая несущая способность благодаря толщине стенки 2,5 мм
• Защита от коррозии за счёт горячего цинкования - срок службы увеличивается в 2–3 раза по сравнению с обычным окрашенным металлом
• Трёхсторонняя перфорация обеспечивает гибкую фиксацию с любой стороны
• Не требует сварки - снижает время монтажа и исключает необходимость в сварочном оборудовании
• Подходит для внешних и влажных помещений - не теряет прочность при воздействии влаги

Ограничения применения

• Не рекомендован для постоянного контакта с агрессивными химическими веществами (кислоты, щёлочи, солевые растворы высокой концентрации)
• Не предназначен для нагрузок выше расчётных - максимальная нагрузка зависит от длины, количества точек крепления и типа крепёжа; для точных расчётов необходимо провести статический анализ
• Из-за ограниченной длины (150 мм) для больших пролётов потребуется соединение нескольких профилей
• Не подходит для монтажа в местах с частыми механическими ударами - возможна деформация кромок

Примеры использования

• Крепление кабельных лотков к стенам или потолкам в кабельных каналах
• Сборка вертикальных стоек для распределительных щитов
• Фиксация трубопроводов, воздуховодов или кабельных трасс в производственных цехах
• Монтаж каркасов для светильников и оборудования на улице
• Создание нестандартных рам для крепления панелей, экранов, датчиков

Практические советы

• Выбирайте крепёж с учётом ширины слота - 17 мм. Лучше использовать болты M6–M8 с гайками и шайбами
• При монтаже на бетон или кирпич используйте анкерные болты, при работе с металлическими поверхностями - саморезы по металлу
• Для защиты от конденсата в сырых помещениях дополнительно прокладывайте резиновые прокладки между профилем и поверхностью
• При необходимости удлинения профиля - стыкуйте два элемента с нахлёстом минимум 50 мм и фиксируйте двумя болтами с каждой стороны
• Проверьте целостность цинкового покрытия перед монтажом - повреждённые участки можно обработать антикоррозийным спреем
