Универсальный поддерживающий профиль 36х13х1,5 L150 мм - LO3200 КМ-Профиль UPP150

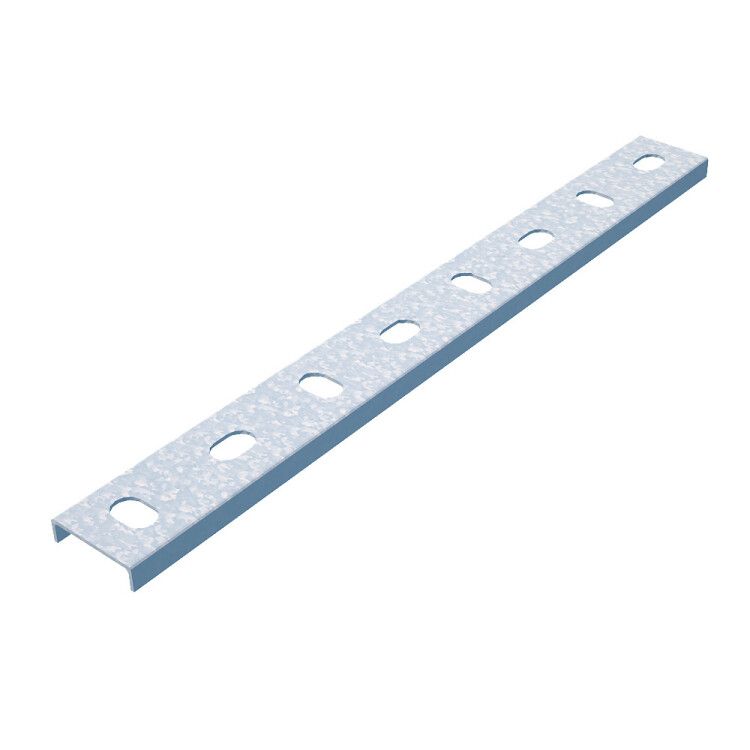

Профиль универсальный поддерживающий 36x13x1,5 L150 мм, сталь 1.5мм, КМ-профиль - это компактный металлический элемент для создания жёстких опорных конструкций в кабеленесущих системах. Подходит для монтажа без сварки, особенно эффективен при установке подвесов типа «качели». Произведён из оцинкованной стали, соответствует требованиям для внутреннего использования в помещениях.

Назначение и область применения

Профиль универсальный поддерживающий 36x13x1,5 L150 мм, сталь 1.5мм, КМ-профиль используется как опорный элемент в системах удержания кабелей, трубопроводов, электрооборудования и других коммуникаций. Его основная функция - передача нагрузки от смонтированных устройств к стене, потолку или другому несущему основанию. Особенно часто применяется для фиксации подвесов типа «качели» на шпильках. Подходит для монтажа в административных зданиях, производственных цехах, серверных, телеком-узлах и объектах ЖКХ. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Габариты: 36 мм (ширина) × 13 мм (высота) × 150 мм (длина)
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Форма: U-профиль - обеспечивает удобную фиксацию крепёжными элементами с двух сторон
• Покрытие: оцинкование по методу Сендзимира - равномерный, прочный слой цинка, защищающий от коррозии
• Перфорация: задняя поверхность имеет ряд отверстий шириной 17 мм - для пропуска крепёжных болтов, шпилек или проводов
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого воздуха и слабой агрессивности
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии высоких температур

Совместимость и монтаж

Профиль универсальный поддерживающий 36x13x1,5 L150 мм, сталь 1.5мм, КМ-профиль совместим со всеми типами крепёжа, используемого в кабельных системах: анкерными болтами, шпильками М8–M10, хомутами, кронштейнами. Монтаж выполняется без сварки - достаточно просверлить отверстия в несущей конструкции, вставить шпильку через перфорированные отверстия и закрепить гайками. Для подвесов «качели» рекомендуется использовать две пары профилей на одной шпильке - так повышается устойчивость. Посадочный диаметр отверстий 17 мм требует подбора крепёжных элементов с учётом этого параметра.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классификации климатических условий. Огнестойкость подтверждается свойствами оцинкованной стали - при нагреве не выделяет токсичных веществ, не плавится, не распространяет пламя. Цинковое покрытие снижает риск возникновения электрохимической коррозии в нормальных условиях эксплуатации. Соответствует требованиям безопасности для внутренних электромонтажных работ.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и жёсткой U-форме
• Отсутствие необходимости в сварке - экономит время и снижает трудозатраты
• Перфорация на задней стенке упрощает прокладку кабелей и фиксацию крепёжа
• Защита от коррозии за счёт метода Сендзимира - срок службы выше, чем у обычного оцинкования
• Стандартизированные размеры обеспечивают совместимость с большинством кабельных систем

Ограничения применения

Профиль универсальный поддерживающий 36x13x1,5 L150 мм, сталь 1.5мм, КМ-профиль не предназначен для:

• Установки на открытом воздухе - даже при наличии оцинковки долгосрочное воздействие влаги и осадков вызывает коррозию
• Агрессивных сред - например, химических цехов, бассейнов, теплиц, где есть постоянная влажность, кислоты, щёлочи
• Подвесов с динамическими нагрузками - не рассчитан на вибрацию, ударные усилия или частые перемещения оборудования
• Монтажа в условиях температуры ниже −40 C - возможна потеря пластичности стали

Примеры использования

• Крепление кабельных лотков к потолку в офисном здании
• Фиксация распределительных щитов на стене с помощью шпилек и подвесов «качели»
• Обустройство опор для трубопровода в техническом коридоре
• Создание нестандартных рам для крепления светильников в производственном цехе
• Установка направляющих для кабельных трасс в серверной комнате

Практические советы

• При использовании в подвесах «качели» всегда проверяйте, чтобы шпилька проходила через оба отверстия в профиле - это исключает перекос и деформацию
• Не используйте саморезы для крепления к бетону - они не выдерживают нагрузку; применяйте только анкерные болты или химические крепежи
• Если требуется удлинение профиля - можно стыковать два элемента, но обязательно усиливайте место стыка дополнительным креплением
• Проверьте соответствие шага перфорации (17 мм) с диаметром вашего крепёжа - не все болты подходят
• Для длительной эксплуатации в помещениях с повышенной влажностью (например, венткамеры) дополнительно обработайте места реза антикоррозийным составом
