Универсальный поддерживающий профиль 36х13х1,5 L550 мм HD - UPP550 КМ-Профиль LO5709

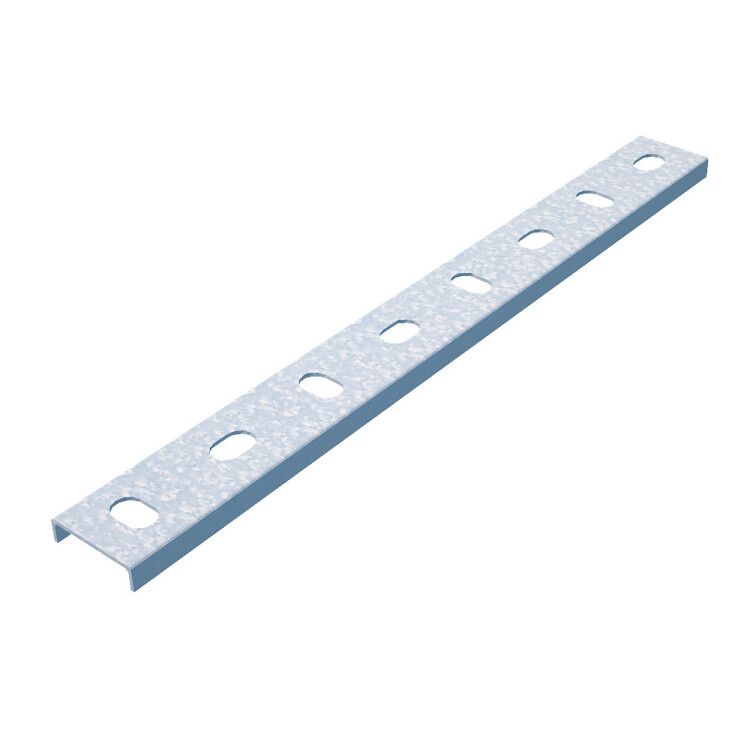

Универсальный поддерживающий профиль 36x13x1,5 L550 мм, сталь 1.5 мм, HD, КМ-профиль - это жёсткий металлический элемент для крепления кабеленесущих систем, трубопроводов и другого оборудования без сварки. Профиль изготовлен из оцинкованной стали с покрытием по ГОСТ 9.307-89, что обеспечивает долговечность даже во влажной среде. Артикулы upp550 hd и lo5709 соответствуют одной модели.

Назначение и область применения

Универсальный поддерживающий профиль 36x13x1,5 L550 мм, сталь 1.5 мм, HD, КМ-профиль используется как опора для кабельных лотков, каналов, гибких проводов и других компонентов кабеленесущих систем. Подходит для создания нестандартных конструкций, где требуется точная регулировка расстояний между креплениями. Часто применяется в системах подвеса типа «качели» на шпильках. Может использоваться внутри помещений, на улице и в зонах с повышенной влажностью - например, в насосных станциях, тоннелях, холодильных камерах, на открытых эстакадах.

Технические характеристики

• Размеры: 36 мм (высота) × 13 мм (ширина основания) × 1,5 мм (толщина стенки) × 550 мм (длина)
• Форма: U-профиль - с двумя вертикальными полками и плоским дном
• Материал: оцинкованная сталь, покрытие - горячий цинк (по ГОСТ 9.307-89)
• Перфорация: задняя поверхность имеет ряд отверстий для крепления саморезами или болтами
• Ширина слота: 17 мм - позволяет фиксировать кабельные лотки с бортами до этого размера
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: О1/О4 - работает при температуре от −40 C до +40 C, в условиях умеренного и тропического климата с низкой загрязнённостью воздуха

Совместимость и монтаж

Процесс установки не требует сварки. Для крепления используются саморезы, анкерные болты или кронштейны, которые вставляются через перфорацию на задней стороне. Ширина слота 17 мм совместима со стандартными кабельными лотками и коробами с бортами до 17 мм. Профиль можно крепить к потолкам, стенам, колоннам, балкам. При монтаже на шпильках рекомендуется использовать специальные хомуты или крепёжные планки, чтобы исключить люфт. Учитывайте посадочную ширину - профиль не предназначен для крепления элементов шире 17 мм без адаптеров.

Безопасность и стандарты

• Покрытие выполнено по ГОСТ 9.307-89 - гарантирует равномерный слой цинка и устойчивость к коррозии
• Климатическое исполнение О1/О4 соответствует ГОСТ 15150-69 - допустимо применение в закрытых и открытых объектах с контролируемой средой
• Огнестойкость подтверждает соответствие требованиям пожарной безопасности для внутренних и внешних систем

Преимущества

• Высокая механическая прочность благодаря толщине стенки 1,5 мм - выдерживает нагрузки от тяжёлых кабельных систем
• Защита от коррозии за счёт горячего цинкования - срок службы выше, чем у профилей с электроцинком
• Готовая перфорация снижает время монтажа - не нужно просверливать отверстия самостоятельно
• Не требует сварочных работ - безопаснее и быстрее для монтажа в готовых помещениях
• Подходит для монтажа в местах с ограниченным доступом - компактные размеры позволяют работать в плотных конструкциях

Ограничения применения

• Не предназначена для постоянного контакта с агрессивными химическими веществами - кислотами, щелочами, солями в концентрированном виде
• Не рекомендуется для использования в зонах с высокой запылённостью или агрессивной атмосферой (например, металлургические цеха, химпроизводства)
• Длина 550 мм - не подходит для длинных пролётов без промежуточных опор; максимальный шаг крепления - не более 1,2 м
• Не является несущим элементом для массивных конструкций весом более 50 кг на один профиль - для таких задач нужны усиленные системы

Примеры использования

• Крепление кабельных лотков в серверных комнатах
• Подвеска силовых кабелей над технологическим оборудованием в пищевых цехах
• Монтаж подвеса «качели» для светильников в тоннелях метро
• Фиксация трубопроводов малого диаметра в тепловых пунктах
• Обустройство кабельных путей на крыше промышленного здания

Практические советы

• Выбирайте крепёж с учётом толщины основания - для бетона используйте анкеры, для металлоконструкций - саморезы по металлу
• При монтаже на шпильках проверьте, чтобы шпилька была точно по центру профиля - иначе возникнет перекос и нагрузка будет распределена неравномерно
• Если нужна большая длина - несколько профилей можно состыковать с помощью соединителей или наложить внахлёст с креплением через перфорацию
• Избегайте перегрузки - суммарный вес всех смонтированных элементов на одном профиле не должен превышать 50 кг
• Проверяйте целостность цинкового покрытия после транспортировки - при повреждении можно обработать участок антикоррозийным составом
