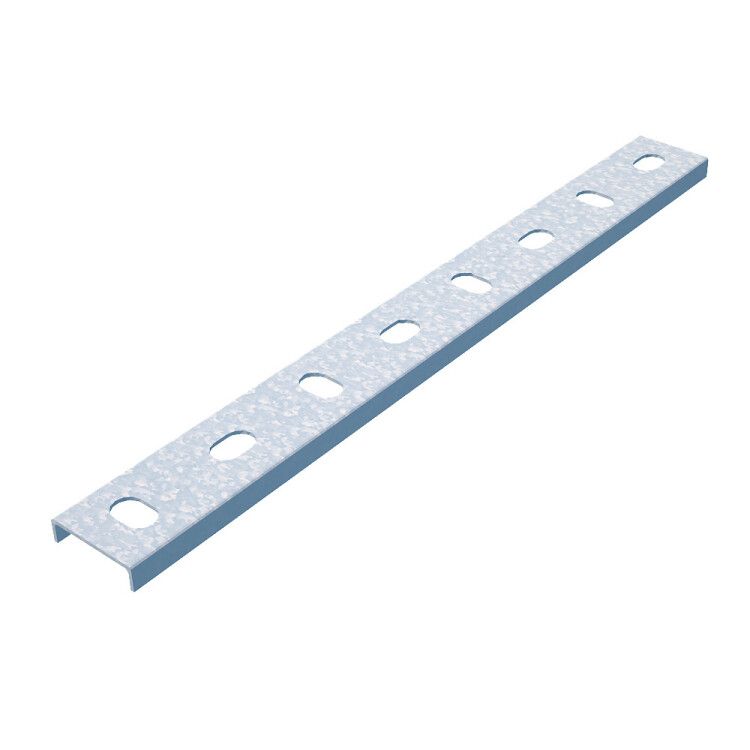

Универсальный поддерживающий профиль 36х13х1,5 L550 мм - LO2904 КМ-Профиль UPP550

Универсальный поддерживающий профиль КМ-профиль артикул upp550 - это стальной U-образный элемент толщиной 1,5 мм, предназначенный для создания жёстких опорных конструкций в кабеленесущих системах. Профиль легко крепится без сварки, выдерживает механические нагрузки и подходит для внутренней установки в помещениях с умеренным климатом.

Назначение и область применения

Универсальный поддерживающий профиль КМ-профиль артикул upp550 используется как опора для кабельных трасс, лотков, каналов и других компонентов кабеленесущих систем. Подходит для монтажа подвесов типа «качели» на шпильках, где требуется надёжная фиксация с возможностью регулировки высоты. Применяется в офисах, производственных цехах, серверных, телекоммуникационных и распределительных пунктах. Не предназначен для открытых площадок или агрессивных сред - работает только в защищённых помещениях.

Технические характеристики

• Размеры: 36×13×1,5 мм (высота × ширина × толщина стенки)
• Длина: 550 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Форма: U-профиль с открытым верхом
• Перфорация: задняя стенка с рядами круглых отверстий диаметром 17 мм
• Покрытие: гальванический цинк, обеспечивающий коррозионную стойкость
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C в условиях сухого воздуха

Совместимость и монтаж

Профиль совместим со всеми типами крепёжных элементов, не требующих сварки: анкерными болтами, саморезами, хомутами, шпильками M8–M12. Перфорированные отверстия позволяют фиксировать профиль к стенам, потолкам или другим несущим поверхностям через любую точку задней стенки. Для сборки системы «качели» используются шпильки, которые проходят через отверстия и крепятся гайками. Монтаж выполняется с помощью обычного ручного инструмента - гаечных ключей, отвёрток, дрелей. Не рекомендуется использовать сварку - она повреждает цинковое покрытие и снижает срок службы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Цинкование по методу Сендзимира обеспечивает равномерное и прочное покрытие, что исключает быстрое окисление даже при случайном повреждении поверхности. Соответствует нормам электробезопасности при использовании в электротехнических системах.

Преимущества

• Высокая жёсткость и несущая способность благодаря толщине 1,5 мм и U-форме
• Готовые отверстия ускоряют монтаж - не нужно сверлить самостоятельно
• Цинковое покрытие защищает от коррозии в течение всего срока службы
• Не требует сварки - безопаснее, быстрее и легче в обслуживании
• Подходит для нестандартных решений - можно нарезать на нужную длину

Ограничения применения

• Не применять во влажных помещениях (бани, прачечные, холодильные камеры)
• Не использовать на улице или в зонах с постоянным воздействием воды, паров, кислот, щелочей
• Не подходят для высокотемпературных зон выше +60C - риск деформации и разрушения цинка
• Не рассчитан на ударные или динамические нагрузки - только статическая фиксация

Примеры использования

• Крепление кабельных лотков к потолку в серверной комнате
• Подвеска кабельных каналов в офисе с помощью шпилек и «качелей»
• Опора для светильников или оборудования в производственном корпусе
• Сборка нестандартных рам для кабельных трасс в старых зданиях

Практические советы

• При нарезке профиля на части используй ножницы по металлу - кромки остаются ровными, не требуют зачистки
• Учитывайте посадочный диаметр шпилек: отверстия 17 мм подходят для шпилек M10–M12
• Для долговечности не допускайте контакта с медью или другими металлами, вызывающими гальваническую коррозию
• При монтаже на бетон используй анкерные болты с пластиковыми втулками - так сохранится целостность цинка
• Проверьте перед закупкой длину: 550 мм - оптимальна для большинства стандартных систем; для длинных участков соединяйте несколько профилей
