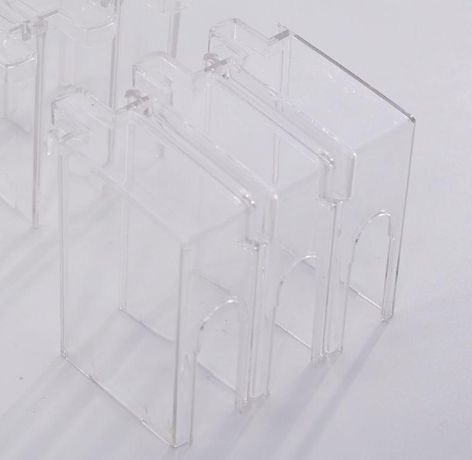

УДЛИНЕННАЯ КЛЕММНАЯ ЗАГЛУШКА 3P SD250 ДЛЯ ВЫКЛЮЧАТЕЛЯ С РУКОЯТКОЙ СЛЕВА | SSDTCL3P250 SE APC

Заглушка клеммная удлиненная 3 полюса SD250 с рукояткой слева от Systeme Electric предназначена для изоляции силовых контактов выключателей-разъединителей серии SystemePact SD, обеспечивая безопасную работу при обслуживании и ремонте. Артикул ssdtcl3p250 соответствует требованиям к защите от случайного прикосновения.

Назначение и область применения

Заглушка клеммная удлиненная 3 полюса SD250 с рукояткой слева используется для закрывания открытых силовых клемм выключателей-разъединителей системы SystemePact SD. Она предотвращает случайный контакт персонала с токоведущими частями во время техобслуживания, отключения оборудования или при работе рядом с аппаратом. Применяется в распределительных щитах, на производственных линиях, в энергоустановках с напряжением до 1000 В.

Технические характеристики

• Количество полюсов: 3
• Тип клеммы: удлинённая, совместима с системой SystemePact SD
• Рабочий ток: до 160 А
• Конфигурация: рукоятка расположена слева (для удобства оператора при правостороннем доступе)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от пыли и воды)

Совместимость и монтаж

Заглушка ssdtcl3p250 совместима исключительно с выключателями-разъединителями серии SystemePact SD. Устанавливается на заводе или после монтажа аппарата путём плотного надевания на клеммы. Монтаж не требует инструментов - фиксация осуществляется за счёт защёлок. Перед установкой убедитесь, что питание отключено и оборудование обесточено. Нельзя использовать с другими сериями аппаратов, даже от Systeme Electric - отличаются габариты и форма клемм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60947-3 и IEC 60947-3 для устройств коммутационной аппаратуры. Обеспечивает защиту от прямого прикосновения к токоведущим частям, снижает риск поражения электрическим током. Соответствует нормам OSHA и ГОСТ Р 50030.3 для рабочих зон с высоким уровнем электробезопасности.

Преимущества

• Удлинённая форма позволяет полностью закрыть клеммы, включая участки за пределами основного корпуса аппарата
• Рукоятка слева улучшает эргономику при одноручном снятии/установке - особенно удобна при ограниченном пространстве справа
• Цвет и форма контрастны с корпусом аппарата - визуально сигнализируют о наличии защиты
• Не требует затяжки болтами - быстрая установка и демонтаж без потерь времени

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не применяется с модификациями SD250 без рукоятки или с рукояткой справа - возможна некорректная посадка
• Не заменяет устройства блокировки питания - является лишь дополнительным средством защиты, а не главным элементом LOTO (Lock Out Tag Out)
• Не рассчитана на использование с током выше 160 А - превышение может вызвать нагрев и деформацию материала

Примеры использования

• На промышленных конвейерах - защита клемм разъединителей перед проведением профилактики
• В цехах с автоматизированным оборудованием - предотвращение случайного включения при замене деталей
• В распределительных пунктах жилых комплексов - обеспечение безопасности при плановых работах электромонтерами
• На объектах с высокой проходимостью - минимизация риска прикосновения со стороны сторонних лиц

Практические советы

• Перед установкой проверьте соответствие артикула ssdtcl3p250 модели вашего выключателя - используйте только Series SystemePact SD
• При многократном использовании осматривайте защёлки - трещины или потеря упругости требуют замены
• Не используйте заглушку как опору или точку захвата при перемещении аппарата - она не рассчитана на механическую нагрузку
• Храните в сухом месте, избегайте воздействия прямого солнечного света - материал может стать хрупким
• Обязательно помечайте установленные заглушки этикетками “Отключен” - это усиливает безопасность по протоколам LOTO
