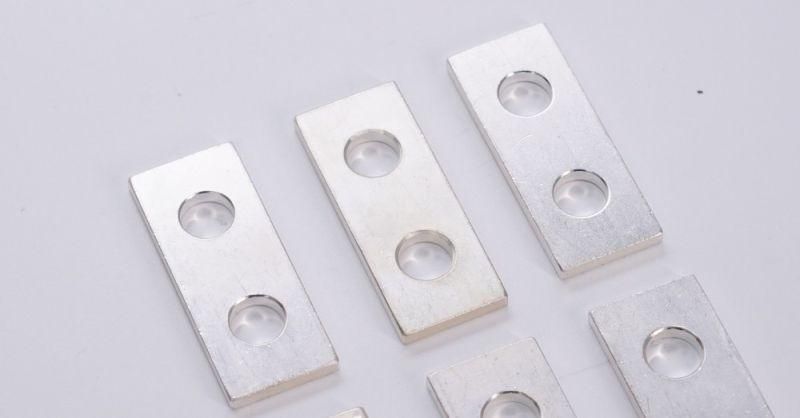

Удлинительная пластина SD160 3P, комплект 3 шт Systeme Electric SSDEXB3P0160

Пластина удлинительная для 3P SD160 от Systeme Electric - элемент для увеличения расстояния между контактными зажимами выключателя-разъединителя серии SystemePact SD, позволяющий удобно подключить устройство в условиях плотной компоновки оборудования. Комплект из трёх пластин совместим с аппаратами SystemePact SD на ток 160 А.

Назначение и область применения

Пластина удлинительная для 3P SD160 предназначена для установки на стандартные контактные выходы выключателей-разъединителей серии SystemePact SD. Она увеличивает расстояние между фазами, что необходимо при затруднённом доступе к клеммам - например, когда оборудование установлено в tight-коробках, щитах с высокой плотностью монтажа или рядом с другими устройствами.

Используется исключительно с выключателями-разъединителями SystemePact SD на номинальный ток 160 А, три фазы (3P). Подходит для промышленного оснащения: станков, конвейеров, распределительных щитов, систем автоматизации.

Технические характеристики

• Тип устройства: удлинительная контактная пластина
• Номинальный ток: 160 А
• Число полюсов: 3 (три фазы)
• Комплектация: 3 пластины (по одной на каждый полюс)
• Материал контактов: медный сплав с серебряным покрытием
• Рабочее напряжение: соответствует классу системы SystemePact SD (до 690 В AC/480 V DC)

Совместимость и монтаж

Пластина удлинительная для 3P SD160 совместима **только** с выключателями-разъединителями серии SystemePact SD. Установка выполняется на заводские контактные выводы аппарата - без модификаций. Монтаж проводится после отключения питания и с соблюдением правил безопасности.

Пластину фиксируют механически - она защёлкивается на оригинальные крепления выключателя. После установки кабели подсоединяются к новому положению контактов, расположенному дальше от корпуса аппарата. Посадочные размеры рассчитаны под стандартную геометрию SystemePact SD, поэтому адаптеры других серий не подходят.

Преимущества

• Обеспечивает свободный доступ к кабельным соединениям даже в перегруженных щитах
• Не требует замены основного выключателя - экономит время и стоимость ремонта
• Сохраняет первоначальные электрические параметры: ток, нагрев, коммутационную способность
• Готовый комплект из трёх пластин - не нужно докупать поштучно

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют аналогичный ток (например, SE SDA, Schneider, ABB и др.)
• Не предназначен для работы вне температурного диапазона, указанного для SystemePact SD (обычно -25C…+60C)
• Запрещено использовать при наличии повреждений контактов, деформаций или следов перегрева
• Не обеспечивает дополнительную степень защиты IP - внешняя среда должна соответствовать требованиям самого выключателя

Примеры использования

• Подключение выключателя-разъединителя внутри глубокого силового щита, где кабели невозможно протянуть до стандартных клемм
• Монтаж в сборочных линиях, где рядом находятся частично закрытые механизмы, препятствующие доступу к контактам
• Реконструкция старых щитов, где требуется сохранить существующий выключатель, но изменить схему подвода кабелей

Практические советы

• Перед монтажом проверьте, чтобы выключатель был полностью отключен и заблокирован от случайного включения
• Убедитесь, что все три пластины установлены одинаково - не допускайте перекосов, иначе возможен неравномерный нагрев
• После установки проверьте надёжность крепления каждой пластины - слабый контакт может вызвать перегрев
• При использовании в условиях повышенной запылённости регулярно контролируйте состояние контактов - пыль снижает эффективность теплоотвода
• Артикул ssdexb3p0160 всегда указывается в документации на SystemePact SD - сверьте его перед заказом
