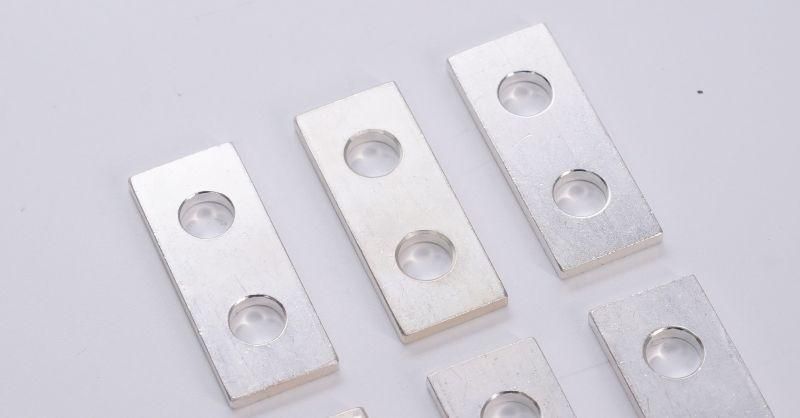

Удлинительная пластина SD160 SE 4P (4 шт) Systeme Electric SSDEXB4P0160

Пластина удлинительная для 4P SD160 от Systeme Electric - элемент для увеличения расстояния между контактами выключателя-разъединителя серии SystemePact SD, позволяющий удобно подключить устройство в условиях плотной компоновки. Комплект из четырёх пластин совместим с аппаратами SystemePact SD на ток 160 А и артикулом ssdexb4p0160.

Назначение и область применения

Пластина удлинительная для 4P SD160 предназначена для установки на стандартные контактные присоединения выключателей-разъединителей серии SystemePact SD. Она используется, когда необходимо увеличить зазор между контактом аппарата и проводником - например, при ограниченном пространстве в щите, сложной маршрутизации кабелей или необходимости подключения через шины большего сечения. Применяется исключительно в составе коммутационного оборудования SystemePact SD, не является самостоятельным устройством.

Технические характеристики

• Тип: удлинительная контактная пластина
• Количество в комплекте: 4 штуки (по одной на каждую полюсную группу)
• Рабочий ток: до 160 А
• Совместимость: только с выключателями-разъединителями системы SystemePact SD
• Материал: медный сплав с покрытием, обеспечивающим надёжный контакт
• Фиксация: механическая, через стандартные крепления выключателя

Совместимость и монтаж

Пластина удлинительная для 4P SD160 устанавливается **только** на выключатели-разъединители серии SystemePact SD. Установка выполняется после демонтажа стандартных контактных планок. Каждая пластина фиксируется на своём полюсе с помощью существующих болтов и шайб - никаких дополнительных креплений не требуется. После монтажа пластины соединяются с внешними проводами так же, как и обычные контакты. Обязательно проверьте соответствие сечения подводящих жил - они должны соответствовать допустимому диапазону, указанному в руководстве по системе SystemePact SD.

Преимущества

• Обеспечивает доступ к контактам даже при плотной укладке кабелей в распределительном щите
• Не требует замены основного выключателя - позволяет модифицировать уже установленное оборудование
• Сохраняет оригинальные электрические параметры устройства: ток, нагрев, долговечность контакта
• Интегрирована в систему SystemePact SD - гарантирует совместимость и сертифицированную безопасность

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными по току
• Не предназначен для работы вне пределов температур, указанных для SystemePact SD (обычно от -25C до +60C)
• Запрещено использовать при наличии повреждений поверхности контактов - снижает надёжность соединения
• Не рекомендуется применять в средах с высокой запылённостью без дополнительной защиты корпуса

Примеры использования

• Подключение выключателя-разъединителя к шинопроводу в центре распределительного щита
• Монтаж в тесных ящиках, где невозможно подвести кабель прямо к выводам аппарата
• Реконструкция старых установок с использованием новых выключателей SystemePact SD без переделки всей проводки
• Системы автоматизации на конвейерах, где требуется гибкость в расположении силовых кабелей

Практические советы

• Перед установкой отключите питание и убедитесь, что все полюса обесточены
• Проверьте, чтобы пластины были правильно ориентированы - направление входа/выхода контакта важно для правильного подключения
• Не перетягивайте крепёжные болты - это может деформировать контактную площадку
• После сборки протестируйте контактное соединение на нагрев при рабочем токе - нормальный режим - отсутствие значительного повышения температуры
• Храните комплект ssdexb4p0160 в сухом месте - влага может вызвать окисление медных поверхностей
