Удлинительная пластина SD250 4P (4 шт.) Systeme Electric SSDEXB4P0250

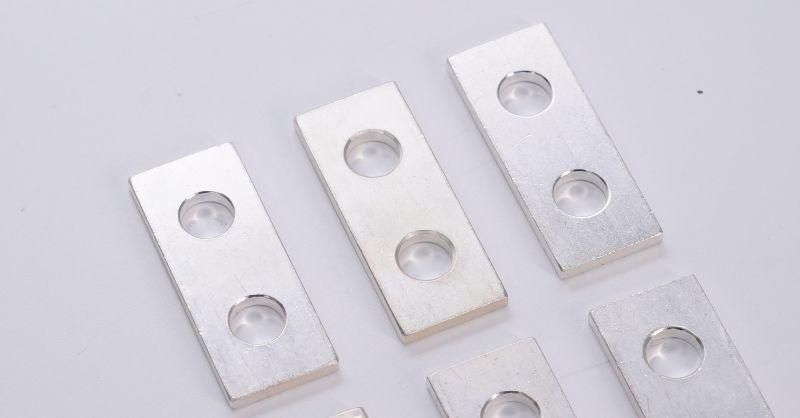

Пластина удлинительная для 4 полюсов SD250 (комплект 4 шт) от Systeme Electric - это набор из четырёх дополнительных контактов, предназначенных для упрощения подключения выключателей-разъединителей серии SystemePact SD250 в условиях ограниченного пространства.

Назначение и область применения

Пластина удлинительная для 4 полюсов SD250 используется для увеличения расстояния между контактными зажимами выключателя-разъединителя и внешней проводкой. Это особенно важно при установке в плотных щитах, где стандартный вывод контактов не позволяет удобно подсоединить кабели или шины. Применяется исключительно с аппаратами системы SystemePact SD, рассчитанными на ток до 250 А и имеющими 4 полюса.

Технические характеристики

• Количество элементов в комплекте: 4 штуки (по одному на каждый полюс)
• Рассчитана на максимальный ток: 250 А
• Совместима с выключателями-разъединителями серии SystemePact SD
• Материал контактов: медный сплав с серебряным покрытием
• Изоляция: термостойкий поликарбонат

Совместимость и монтаж

Пластина удлинительная для 4 полюсов SD250 устанавливается напрямую на стандартные контактные выходы выключателя-разъединителя SystemePact SD250. Монтаж выполняется без инструментов: пластины фиксируются механически, защёлкиваясь на базовые клеммы. После установки можно подключать силовые кабели или шины к новому положению контактов, сместившись на несколько миллиметров от корпуса аппарата. Убедитесь, что вы используете именно модель SD250 - совместимость с другими сериями SystemePact (например, SPS или SPX) отсутствует.

Безопасность и стандарты

Пластина удлинительная для 4 полюсов SD250 соответствует требованиям IEC 60947-3 для коммутационной аппаратуры. Все материалы прошли испытания на тепловую стойкость и электрическую прочность. Напряжение изоляции - до 1000 В AC. Сертифицирована для работы в промышленных условиях с классом защиты IP20.

Преимущества

• Обеспечивает доступ к контактам даже при плотной компоновке в распределительном щите
• Не требует перепроектирования цепи - замена стандартных клемм на удлинители происходит без изменения схемы
• Сохраняет первоначальную коммутационную способность и надёжность соединений оригинального выключателя
• Комплект из 4 пластин позволяет модифицировать все полюсы одновременно

Ограничения применения

• Не предназначена для использования вне серии SystemePact SD250 - несовместима с другими типами выключателей
• Не рекомендуется применять в средах с высокой запылённостью или агрессивными газами - материал изоляции не имеет повышенной химической стойкости
• Не следует использовать в качестве самостоятельного коммутирующего устройства - только как вспомогательный элемент подключения
• Запрещено применять при температуре выше +60 C окружающей среды

Примеры использования

• Подключение к шинопроводу в щитовой с жёстко закреплёнными шинами
• Монтаж в уже собранном щите, где недостаточно места для поворота кабелей
• Замена старых контактов при модернизации оборудования без переделки всей сборки
• Установка в автоматических линиях, где требуется частый доступ к контактам для обслуживания

Практические советы

• Перед установкой проверьте, что выключатель-разъединитель полностью отключен и обесточен
• Убедитесь, что пластины установлены правильно - каждая должна плотно защёлкнуться с характерным щелчком
• После монтажа проверьте затяжку кабельных наконечников - удлиненные контакты могут немного изменить усилие затяжки
• Если планируете использовать только часть полюсов - сохраните лишние пластины для будущего ремонта или модификации
• Не применяйте инструменты для принудительной установки - это может повредить внутреннюю конструкцию выключателя
