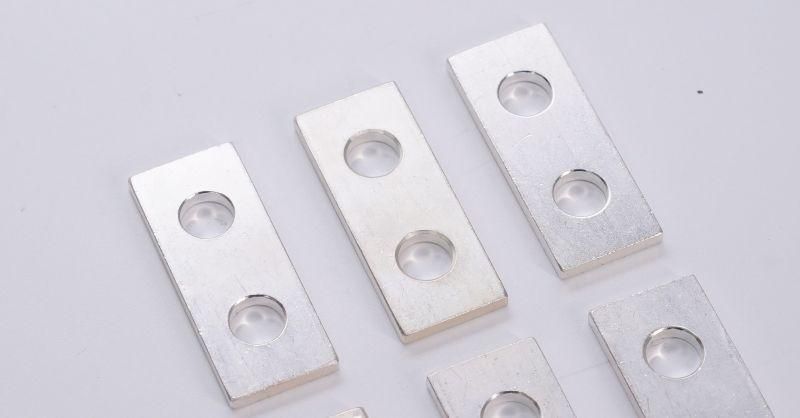

Удлинительная пластина SD250 3P, 3 шт Systeme Electric SSDEXB3P0250

Пластина удлинительная для 3P SD250 от Systeme Electric - элемент для увеличения расстояния между контактными зажимами выключателя-разъединителя серии SystemePact SD250, позволяющий удобно подключить провода в условиях плотной компоновки оборудования.

Назначение и область применения

Пластина удлинительная для 3P SD250 предназначена для установки на стандартные контактные выходы выключателей-разъединителей системы SystemePact SD250. Она используется там, где необходимо увеличить расстояние до кабельного ввода - например, при монтаже в закрытых щитах, за стенками оборудования или рядом с другими аппаратами. Применяется исключительно с устройствами серии SystemePact SD на номинальный ток 250 А и трёхполюсным исполнением (3P).

Технические характеристики

• Тип: Удлинительная контактная пластина
• Совместима с: Выключателями-разъединителями SystemePact SD250, 3P
• Номинальный ток: 250 А
• Количество в комплекте: 3 штуки (по одной на каждый полюс)
• Материал контактов: Медь с серебряным покрытием
• Изоляция: Негорючий термостойкий пластик

Совместимость и монтаж

Пластина удлинительная для 3P SD250 устанавливается вместо стандартных контактных планок на выключатель-разъединитель SystemePact SD250. Для монтажа требуется отключить питание, снять старые контакты и зафиксировать удлинители тем же способом - болтовым соединением. Все три пластины монтируются одновременно, так как они работают как единый модуль для трёх фаз. Подключение кабелей выполняется после установки - расстояние между точками входа увеличивается на величину, соответствующую геометрии пластины.

Преимущества

• Обеспечивает доступ к клеммам даже при плотной компоновке внутри щита
• Не требует замены основного аппарата - совместима с существующими системами SystemePact SD
• Сохраняет электрическую целостность и тепловую нагрузку оригинальных контактов
• Комплект из трёх пластин позволяет легко обслуживать все три фазы сразу

Ограничения применения

• Подходит только для выключателей-разъединителей SystemePact SD250, 3P - несовместима с другими сериями, токами или числом полюсов
• Не предназначена для работы вне щитового оборудования - не имеет защиты IP
• Запрещено использовать с токами выше 250 А - возможен перегрев и повреждение
• Не рекомендуется применять в средах с высокой запылённостью или агрессивными химическими веществами

Примеры использования

• Распределительные щиты на заводах с жестким пространственным ограничением
• Станки с автоматизированным управлением, где кабели подходят сбоку, а не сверху
• Модернизация старых установок, где необходимо сохранить existing SystemePact SD250, но изменить расположение кабелей
• Щитовые помещения с многослойной проводкой, где обычные кабельные выводы не помещаются

Практические советы

• Перед установкой проверьте, что выключатель-разъединитель действительно относится к серии SystemePact SD250 - другие модели имеют другую форму клемм
• При затяжке болтов используйте момент, указанный в руководстве Systeme Electric - переусиливать нельзя
• После монтажа проверьте надёжность всех соединений - особенно важно при работе с током 250 А
• Храните комплект в сухом месте - хотя пластины герметичны, внешняя изоляция чувствительна к механическому воздействию
• Если нужна защита от пыли/влаги - комбинируйте с корпусами IP54/IP65, сама пластина не обеспечивает степень защиты
