Удлинитель на основание | NL0910 DKC ДКС

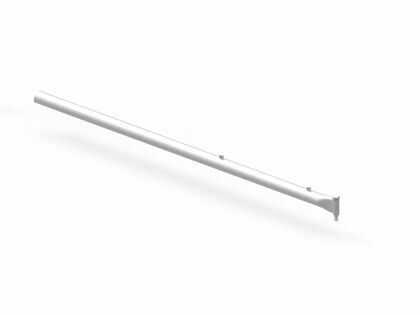

Удлинитель для основания молниеприемной мачты DKC (артикул nl0910) предназначен для увеличения высоты молниеприёмной системы до 11 метров. Выполнен из горячеоцинкованной стали с безвинтовым соединением - обеспечивает надёжную сборку и долгий срок службы в агрессивной среде.

Назначение и область применения

Удлинитель для основания молниеприемной мачты DKC используется для монтажа молниеприёмных систем на объектах, где требуется установка мачты высотой 8–11 метров. Применяется в составе комплекта из трёх таких элементов, которые последовательно соединяются между собой и с базовой треногой NL0900. Подходит для зданий промышленного назначения, энергообъектов, телекоммуникационных вышек и других сооружений, требующих защиты от прямых ударов молнии.

Технические характеристики

• Диаметр: 40 мм - соответствует стандартному размеру труб молниеприёмных мачт DKC
• Материал: сталь с горячим цинкованием - устойчив к коррозии, особенно в условиях повышенной влажности и химически активной среды
• Тип изделия: молниеприёмный удлинитель - передаёт ток молнии через всю конструкцию к заземлению
• Тип соединения: безвинтовой разъем - быстрая сборка без инструментов, исключает ослабление крепления под нагрузкой
• Исполнение: цокольное - предназначено для вертикального монтажа на бетонные основания
• Цвет: серый - цвет защитного покрытия, не влияет на функциональность
• Длина: 8–11 м - суммарная высота всей системы; один удлинитель - часть этого диапазона, три штуки в комплекте

Совместимость и монтаж

Удлинитель для основания молниеприемной мачты DKC совместим только с треногой NL0900 и другими элементами серии Jupiter. Соединение осуществляется методом “штырь-втулка” - без болтов, гаек или сварки. Каждый удлинитель плотно защёлкивается в нижний патрубок предыдущего элемента. Для устойчивости система закрепляется на шести бетонных анкерных основаниях. Монтаж выполняется вручную - достаточно поднять и вставить элемент, затем проверить фиксацию.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по организации внешней молниезащиты. Горячее цинкование гарантирует электроизоляционную целостность и проводимость тока молнии без потерь. Наличие сплошного металлического контура исключает риск возникновения дугового разряда в местах соединений.

Преимущества

• Быстрый монтаж благодаря безвинтовому соединению - снижает время установки на 30–40%
• Высокая коррозионная стойкость - срок службы более 25 лет в условиях открытой атмосферы
• Жесткая механическая связь - не требует периодической подтяжки, не расшатывается под ветровой нагрузкой
• Совместимость с сериями DKC - позволяет легко заменить поврежденные элементы без перенастройки всей системы

Ограничения применения

• Не применяется для самостоятельной установки - требует наличия треноги NL0900 и бетонных оснований
• Не подходит для монтажа на крышу или стену - только вертикальная установка на фундамент
• Работает только в составе комплекта из трёх удлинителей - одиночный элемент не создаёт рабочую высоту
• Запрещён монтаж в зонах с частыми взрывоопасными выбросами - материал не является взрывозащищённым

Примеры использования

• Энергетические подстанции - защита трансформаторов и ЛЭП
• Телекоммуникационные вышки - предотвращение выхода из строя оборудования
• Промышленные склады и заводские корпуса - соответствие нормам пожарной безопасности
• Авиационные и железнодорожные объекты - защита контрольных пунктов и сигнализации

Практические советы

• Перед монтажом проверьте, что все три удлинителя имеют одинаковый номер партии - это гарантирует точное совпадение внутренних диаметров
• При установке на слабые грунты используйте усиленные бетонные опоры - минимальный диаметр основания 600 мм
• Не допускайте перекоса при соединении - даже небольшой угол может вызвать напряжение в материале и деформацию
• Проверяйте контакт после каждого дождя или сильного ветра - хотя соединение безвинтовое, осмотр нужен для уверенности
• При замене старого элемента - всегда используйте оригинальный удлинитель для основания молниеприемной мачты DKC (nl0910), чтобы сохранить электротехническую целостность системы
