Угловой профиль 15x60x3000 (WESP 60 15 BK) | 7105967 OBO Bettermann

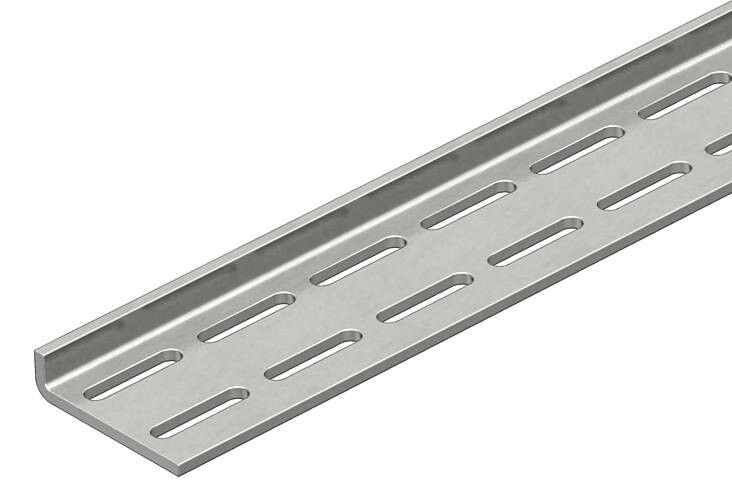

Угловой профиль 15x60x3000 мм WESP 60/15 BK от OBO BETTERMANN - это прочный L-профиль из стали с цинковым покрытием, предназначенный для монтажа кабельных трасс и труб в промышленных и коммерческих объектах. Артикул 7105967 соответствует серии KTS, обеспечивая совместимость с другими элементами системы.

Назначение и область применения

Угловой профиль 15x60x3000 мм WESP 60/15 BK используется для создания жестких опорных конструкций в системах кабельных трасс. Подходит для крепления кабелей, проводов, гибких труб и других коммуникаций на стенах, потолках или в шкафах. Применяется в промышленных помещениях, на производстве, в энергетике, транспорте и объектах инфраструктуры, где требуется надежная фиксация с возможностью последующего доступа к оборудованию.

Технические характеристики

• Размеры: 15×60 мм - высота и ширина полок; длина 3000 мм
• Материал: сталь с цинковым покрытием (не указано тип покрытия - горячеоцинкованная или электрооцинкованная)
• Толщина стенки: 4 мм
• Форма: L-профиль (угловой)
• Серия: KTS (системы кабельных трасс OBO)
• Артикул: 7105967

Совместимость и монтаж

Угловой профиль 15x60x3000 мм WESP 60/15 BK совместим со всеми компонентами серии KTS от OBO BETTERMANN: крепежными планками, зажимами, кронштейнами и крепежными болтами. Монтаж выполняется с помощью самонарезающих винтов, заклепок или анкеров в зависимости от основания. Для крепления к бетону рекомендуются анкерные болты M8–M10. Расстояние между точками крепления - не более 1,5 метра при равномерной нагрузке. Установка возможна как вертикально, так и горизонтально - профиль сохраняет жесткость при любом положении.

Безопасность и стандарты

Изделие изготовлено в соответствии с европейскими нормами качества OBO. Цинковое покрытие защищает от коррозии, что повышает безопасность эксплуатации в условиях повышенной влажности. Соответствует требованиям к механической прочности и долговечности для промышленного оборудования. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая жесткость благодаря толщине 4 мм - выдерживает значительную нагрузку без деформаций
• Цинковое покрытие предотвращает ржавчину даже в сырых средах
• Универсальная форма L-профиля позволяет крепить одновременно кабели и трубы
• Совместимость с серийной системой KTS упрощает сборку и расширение трасс
• Длина 3 метра снижает количество стыков при монтаже длинных участков

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты - цинк не заменяет полноценную антикоррозийную обработку в агрессивных средах (например, химических производствах)
• Не рассчитан на несущую роль в конструкциях с динамическими или ударными нагрузками
• Не следует использовать в контакте с алюминием без изоляции - риск гальванической коррозии
• Требует предварительного расчета нагрузки на крепление - масса кабелей и труб должна учитываться при выборе шага крепежа

Примеры использования

• Крепление силовых кабелей в цехах на заводах
• Подвеска воздуховодов и гибких труб в HVAC-системах
• Монтаж кабельных каналов в распределительных щитах
• Фиксация сигнальных линий на станках и конвейерах
• Обустройство трасс в подвальных помещениях и технических коридорах

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны быть чистыми и не иметь заусенцев
• При необходимости резки используйте ножницы по металлу или диск на болгарке - после резки обязательно обработайте срез противокоррозийным составом
• Для крепления к деревянным поверхностям применяйте саморезы с широкой шляпкой и предварительным сверлением
• При использовании нескольких профилей параллельно соблюдайте минимальный зазор 50 мм между ними для свободного прокладывания кабелей
• Угловой профиль 15x60x3000 мм WESP 60/15 BK легко сочетается с крепежом OBO серии KTS - используйте оригинальные детали для гарантии совместимости
