Угол CPO 45 горизонтальный 45° 80х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36081K DKC ДКС

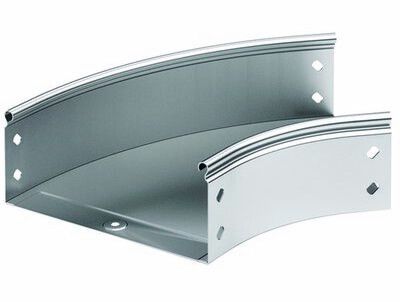

Угол горизонтальный 45 градусов 80х80 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36081k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости на 45° внутри системы S5 Combitech. Комплектный монтаж обеспечивает быстрое и прочное соединение без дополнительных деталей.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах систем листовых лотков S5 Combitech. Подходит для прокладки силовых, управляющих и слаботочных кабелей там, где требуется изменить направление трассы под углом 45° без использования нескольких прямых участков. Применяется в промышленных объектах: цехах, распределительных пунктах, серверных, на заводах и в энергообъектах.

Технические характеристики

• Угол поворота: 45° - позволяет выполнить плавный переход между параллельными участками трассы;
• Габариты: 80×80 мм - соответствует стандартному размеру лотков системы S5 Combitech;
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную защиту от коррозии даже в агрессивных средах;
• Толщина материала: 0,8 мм - достаточна для механической жесткости при нагрузках от кабелей и внешних воздействий;
• Внутренний радиус изгиба: 150 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции;
• Исполнение: с соединительным разъемом - совместим с другими элементами системы без адаптеров;
• Перфорированные боковые стенки и основание - обеспечивают удобство фиксации болтами, крепежом и заземления;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при температурном воздействии;
• Цвет: серый - унифицирован с остальными элементами системы S5 Combitech;
• Широкодиапазонное исполнение - подходит для различных типов кабелей и нагрузок в рамках допустимых норм.

Совместимость и монтаж

Угол горизонтальный 45 градусов 80х80 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками и фитингами системы S5 Combitech. Монтаж выполняется без инструментов повышенной сложности:

• Соединительные пластины фиксируются саморезами через перфорацию на стыках с прямыми участками;
• Крепежные элементы уже включены в комплект - не требуют дополнительной закупки;
• Плавный изгиб исключает заедание кабелей при протяжке;
• Заземление осуществляется через перфорированное основание - достаточно одного болтового соединения с корпусом или шиной заземления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкость подтверждает возможность применения в помещениях с повышенными требованиями к пожарной безопасности. Оцинковка по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает срок службы более 25 лет в условиях средней агрессивности окружающей среды.

Преимущества

• Комплектность - все необходимые детали для сборки в одной упаковке снижают риск ошибок при монтаже;
• Плавный изгиб - минимизирует усилия при протяжке кабеля и предотвращает повреждение изоляции;
• Оцинковка Сендзимира - лучшая защита от ржавчины среди аналогичных решений;
• Перфорация - ускоряет установку, улучшает контакт заземления и позволяет легко модифицировать крепление;
• Единая система - совместимость с другими элементами S5 Combitech упрощает проектирование и замену.

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости;
• Не рекомендуется использовать вне системы S5 Combitech - другие системы имеют другую геометрию крепления;
• Не следует применять в условиях постоянного контакта с открытым огнем или высоких температур выше +100C;
• Подходит только для кабелей с наружным диаметром до 25 мм - большие кабели могут затруднять протяжку из-за внутреннего радиуса 150 мм.

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе;
• Обход оборудования на конвейере с минимальным радиусом изгиба;
• Смена направления кабельной дорожки в распределительном щите при ограниченном пространстве;
• Формирование ответвлений от главной трассы к группе станков под углом 45°.

Практические советы

• Перед монтажом проверьте соответствие размеров лотков - 80×80 мм должны точно совпадать с соседними элементами;
• Используйте только рекомендованный крепеж из комплекта - сторонние болты могут не войти в перфорацию;
• При протяжке кабелей начинайте с меньших диаметров - они легче преодолевают изгиб;
• Для длительной эксплуатации в сырых помещениях дополнительно проверяйте герметичность стыков - хотя изделие оцинковано, влага может попадать в места соединения;
• Артикул 36081k - единственный вариант этого типа в серии S5 Combitech; не путайте с вертикальными углами или другими размерами.
