Угол CPO 90 горизонтальный 90° 100х35, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | SDS3510K DKC ДКС

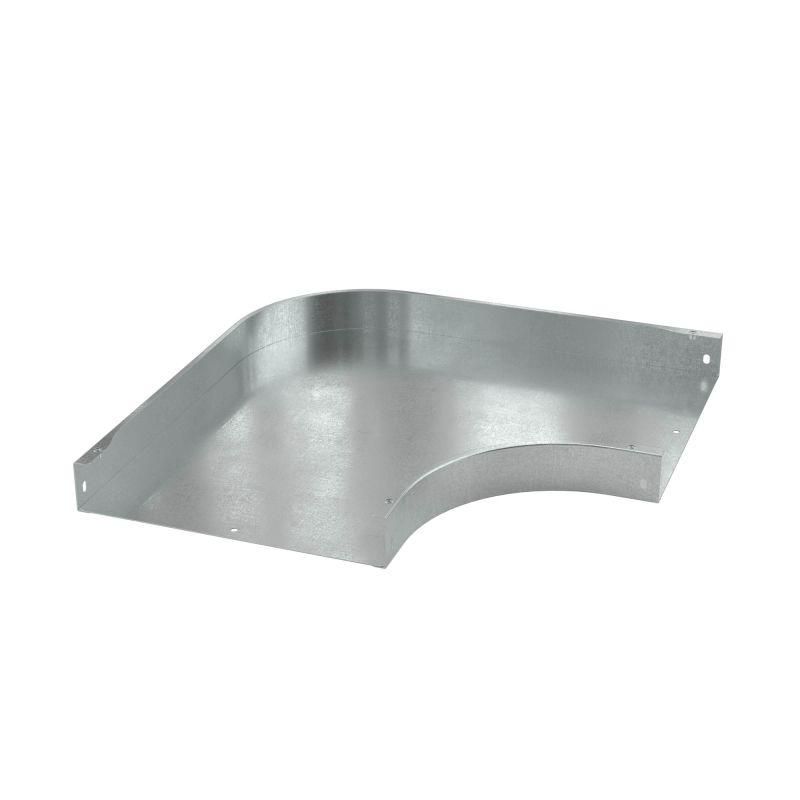

Угол CPO 90° горизонтальный 100х35 от DKC предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 90 градусов. Этот элемент из оцинкованной стали с перфорацией совместим с системами S5 Combitech и поставляется в комплекте с крепежом - обеспечивает быстрый и прочный монтаж в промышленных условиях.

Назначение и область применения

Угол CPO 90° горизонтальный 100х35 используется для создания поворотов в кабельных каналах и лотках при прокладке проводов и кабелей. Подходит для установки в электрошкафах, на производственных линиях, в распределительных устройствах и других местах, где требуется изменить направление трассы без потери защиты кабелей. Применяется там, где важны надежность, долговечность и соответствие требованиям пожарной безопасности.

Технические характеристики

• Угол поворота: 90°
• Размеры: ширина 100 мм, высота 35 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Исполнение: с соединительным разъемом - позволяет легко фиксировать угол к другим элементам системы
• Изгиб: плавный - исключает заедание кабелей при протяжке
• Перфорация: есть на боковой стенке и в основании - упрощает крепление к поверхности и сборку
• Огнестойкость: да - соответствует нормам пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Угол CPO 90° горизонтальный 100х35 совместим с профилями и деталями серии S5 Combitech от DKC. Комплект включает все необходимые крепежные элементы и соединительные пластины - достаточно закрутить болты, чтобы зафиксировать угол между двумя участками лотка. Перфорированные зоны позволяют использовать саморезы, болты или заклепки для крепления к стене, полу или раме. Монтаж выполняется без сварки - подходит для модульных систем.

Безопасность и стандарты

Элемент имеет повышенную огнестойкость и изготовлен из стали с цинковым покрытием по методу Сендзимира - это гарантирует длительную защиту от коррозии даже в агрессивных средах. Соответствует требованиям к электромонтажным изделиям для промышленного оборудования. Не выделяет токсичных веществ при нагреве.

Преимущества

• Плавный изгиб снижает риск повреждения изоляции кабелей при протяжке
• Оцинкование по методу Сендзимира обеспечивает лучшую коррозионную стойкость, чем обычное цинкование
• Перфорация на двух поверхностях ускоряет монтаж и усиливает жесткость конструкции
• Комплектный крепеж исключает потерю деталей и экономит время на подготовку
• Серый цвет не требует окраски после монтажа - готов к использованию сразу

Ограничения применения

Не предназначен для наружной эксплуатации без дополнительной защиты от осадков и УФ-излучения. Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - хотя цинкование устойчиво, длительный контакт с химически активными жидкостями может вызвать коррозию. Также не следует использовать как несущий элемент для тяжелых механических нагрузок - он рассчитан только на вес кабелей и собственный вес.

Примеры использования

• Поворот трассы внутри электрощита от вертикального лотка к горизонтальному
• Обход препятствий на производственной линии - например, трубопровода или механизма
• Заключение кабельных маршрутов в металлический канал на уровне пола в цеху
• Сборка многоуровневых кабельных систем в серверных помещениях

Практические советы

• Проверьте перед монтажом, что внутренний радиус изгиба (получается благодаря плавному исполнению) достаточен для ваших кабелей - особенно для многожильных или с плотной оплеткой
• Используйте крепеж из комплекта - он подобран по размеру перфорации и обеспечит равномерную нагрузку
• Если монтируете несколько углов подряд, следите за тем, чтобы не возникало перегрузки на соединительные пластины - они не предназначены для восприятия значительных усилий на сдвиг
• Для удобства сборки можно предварительно собрать секцию на земле, затем поднять и зафиксировать - так легче контролировать точность углов
• Угол CPO 90° горизонтальный 100х35 от DKC идеально сочетается с другими элементами серии S5 Combitech - используйте один производитель для всей системы, чтобы гарантировать совместимость и срок службы
