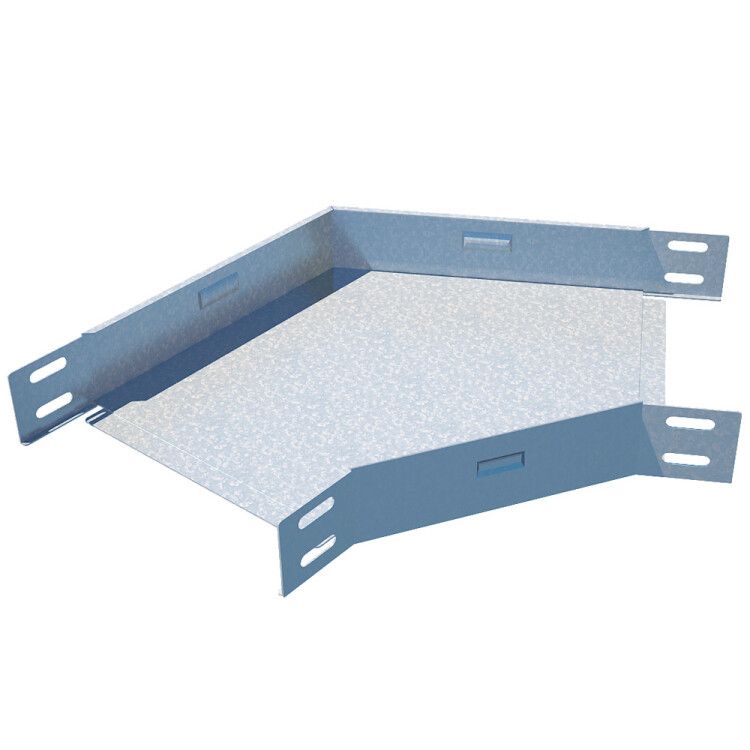

Угол горизонтальный 45 гр. 100х300 мм "ПЛЮС" | GLplus45-100-300 КМ-профиль

Угол горизонтальный 45 градусов 100х300 мм сталь 1 мм от КМ-Профиля предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие совместимо с лотками той же серии, обеспечивает надёжный переход для силовых и слаботочных проводов, а интегрированный соединитель и оцинкованная сталь упрощают монтаж и продлевают срок службы.

Назначение и область применения

Угол горизонтальный 45 градусов 100х300 мм сталь 1 мм используется для плавного поворота кабельных трасс на 45° в горизонтальной плоскости. Подходит для прокладки силовых, информационных и слаботочных линий в промышленных, коммерческих и административных зданиях. Применяется в системах кабельных лотков серии PLUS, где требуется сохранить целостность трассы при изменении направления.

Технические характеристики

• Материал: сталь толщиной 1 мм
• Форма: горизонтальный угол 45°
• Размеры: ширина 300 мм, высота 100 мм, внутренний радиус 100 мм
• Покрытие: цинкование по методу Сендзимира - равномерный, прочный слой против коррозии
• Цвет: серый
• Исполнение: с интегрированным соединителем для стыковки внахлёст
• Наличие отверстий: да, для крепления по стандарту NATO
• Огнестойкость: соответствует требованиям к негорючим материалам
• Климатическое исполнение: У1 / УХЛ1 - допускается использование в помещениях с умеренным и холодным климатом, без повышенной влажности

Совместимость и монтаж

Угол горизонтальный 45 градусов 100х300 мм сталь 1 мм проектировался для стыковки с лотками серии PLUS той же ширины (300 мм) и высоты борта (100 мм). Интегрированный соединитель позволяет выполнять монтаж внахлёст без дополнительных фланцев или болтовых соединений - достаточно выровнять края и закрепить через NATO-отверстия. Монтаж выполняется с помощью саморезов или заклепок, шаг крепления - до 300 мм. Рекомендуется использовать крышки серии PLUS для герметизации верхней части угла.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих компонентов. Цинкование по методу Сендзимира соответствует требованиям к антикоррозийной защите в условиях сухих и слабоагрессивных сред. Наличие NATO-отверстий гарантирует совместимость с крепёжными системами, стандартизованными в промышленном оборудовании.

Преимущества

• Интегрированный соединитель снижает время монтажа - не требуются дополнительные детали для стыковки
• Оцинкованная поверхность устойчива к коррозии даже при длительной эксплуатации
• NATO-отверстия обеспечивают универсальное крепление к любым металлическим лоткам с аналогичной системой крепежа
• Жёсткая конструкция из стали 1 мм исключает деформацию при нагрузках
• Поддерживает одновременную прокладку нескольких кабелей без перегрузки канала

Ограничения применения

• Не предназначена для установки на открытом воздухе - риск конденсата и воздействия осадков снижает долговечность
• Не рекомендуется для агрессивных сред: химических цехов, соляных зон, мест с постоянным контактом с кислотами или щелочами
• Толщина стенки 1 мм не рассчитана на значительные механические удары - при необходимости защиты от внешних повреждений следует использовать крышки или кожухи
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабеля - проверьте соответствие радиуса изгиба кабелей перед прокладкой

Примеры использования

• Переход кабельной трассы между двумя участками технологического корпуса с углом 45°
• Обход колонн, трубопроводов или оборудования в распределительных щитовых
• Прокладка сетей связи и управления в серверных и автоматизированных цехах
• Системы кабельного лотка в офисных зданиях с многоуровневой маршрутизацией

Практические советы

• Перед монтажом убедитесь, что ширина и высота лотка совпадают с параметрами угла - 300×100 мм
• Проверьте радиус изгиба кабелей: он должен быть не меньше 100 мм, чтобы не повредить жилы
• Для лучшей герметичности и защиты от пыли всегда применяйте крышку серии PLUS
• При использовании в помещениях с возможным образованием конденсата (например, вентиляционные камеры) дополнительно усильте вентиляцию
• Артикулы glplus45-100-300, glplus45*100*300 и pl0465 - все обозначают один и тот же продукт; выбирайте подходящую форму записи для заказа
