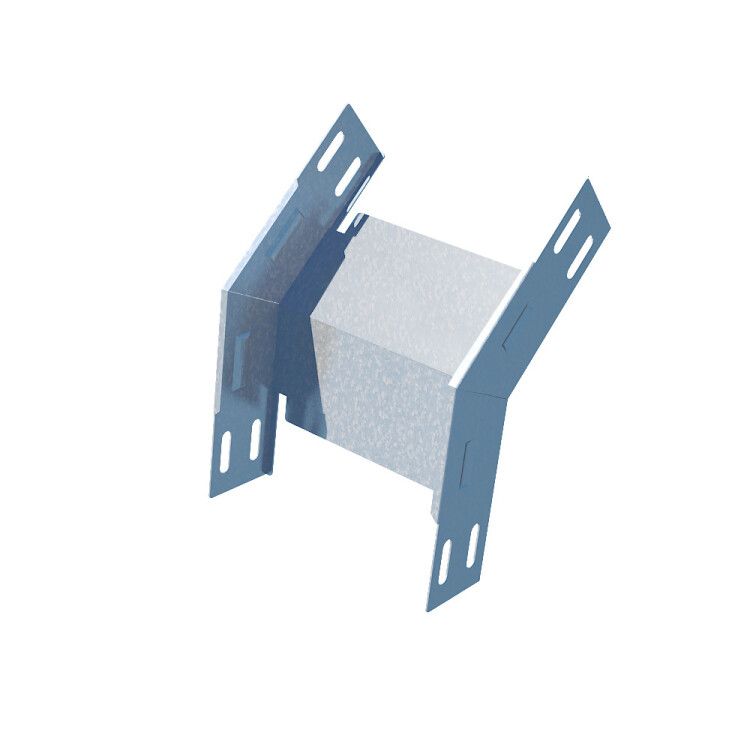

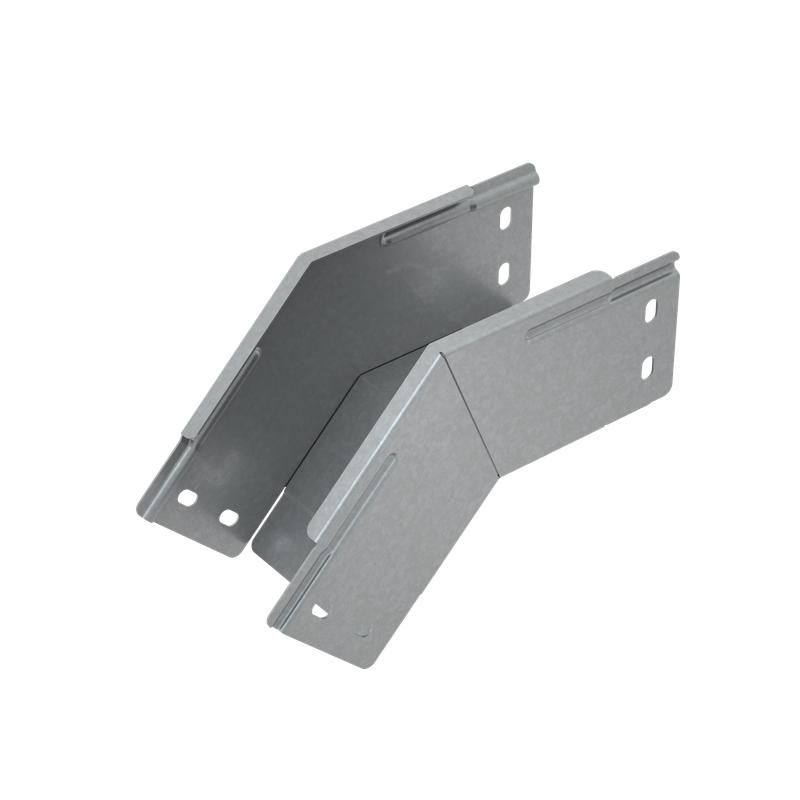

Угол для лотка вертикальный внешний 45град. 150х80 сталь 1мм "ПЛЮС" VLplus45-80-150 HD КМ PL1471 КМ-Профиль

Угол внешний вертикальный 45 градусов 80х150 мм КМ-профиль горячее цинкование - элемент кабельной трассы для плавного изменения направления проводов и кабелей под углом 45°, совместим с лотками серии КМ-профиль. Применяется в условиях повышенной влажности, на открытых площадках и в зонах с риском коррозии.

Назначение и область применения

Элемент предназначен для формирования вертикального поворота кабельной трассы под углом 45°, обеспечивая безопасную и бесперебойную прокладку кабелей без перегибов и повреждений изоляции. Подходит для соединения с металлическими лотками той же серии шириной 150 мм и высотой борта 80 мм. Используется в промышленных объектах, на энергообъектах, в системах автоматизации, где требуется надёжная защита кабелей от механических воздействий и агрессивной среды.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения нагрузки на кабели при прокладке
• Размеры: 80 мм (высота) × 150 мм (ширина) - соответствует стандартным лоткам серии КМ-профиль
• Толщина материала: 1 мм - достаточна для жёсткости при сохранении лёгкости
• Внутренний радиус: 100 мм - исключает перегибы кабелей, соблюдены требования по минимальному радиусу изгиба
• Материал: сталь с горячим цинкованием - защищена от коррозии по ГОСТ 9.307-89
• Конструкция: жёсткий изгиб - однородная форма без сварных швов, повышает долговечность
• Исполнение: с интегрированным соединителем - позволяет фиксировать элемент без дополнительных крепёжных деталей
• NATO-отверстия: есть - совместимы с универсальной крепёжной системой
• Огнестойкость: да - не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый - единый цветовой ряд с другими элементами серии
• Климатическое исполнение: О(1,2,4) - работает при температуре от -40C до +40C, в условиях повышенной влажности и слабой химической агрессии

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 80х150 мм КМ-профиль горячее цинкование совместим с лотками серии КМ-профиль шириной 150 мм. Соединение осуществляется через интегрированные лепестки - они плотно фиксируются с торцами лотка, образуя герметичный и прочный стык. Монтаж выполняется болтовым креплением через NATO-отверстия (шаг 50 мм) на несущих конструкциях. Установка возможна как на стене, так и на потолке. Не требует специальных инструментов - достаточно обычного набора для монтажа кабельных трасс.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует срок службы более 25 лет в атмосферных условиях
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных веществ при нагреве
• Климатическое исполнение О(1,2,4) - соответствие ГОСТ 15150-69 для эксплуатации в закрытых и открытых помещениях
• Соответствует требованиям ПУЭ и СП 31-110-2003 для кабельных трасс в промышленных зонах

Преимущества

• Плавный внутренний радиус 100 мм - предотвращает повреждение кабелей при протяжке
• Интегрированный соединитель - экономит время монтажа, исключает потерю комплектующих
• Горячее цинкование - устойчивость к ржавчине даже при постоянном контакте с влагой
• NATO-отверстия - возможность быстрой замены или модификации трассы без переделок
• Единая система с лотками серии - все элементы взаимозаменяемы, сборка без зазоров

Ограничения применения

• Не рекомендован для установки в местах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Не предназначено для прокладки силовых кабелей с наружным диаметром более 40 мм - может возникнуть затруднение при протяжке
• Не следует использовать в качестве несущего элемента - не рассчитан на механическую нагрузку свыше 10 кг/м²
• Запрещён монтаж в условиях температуры ниже -40C - материал теряет пластичность

Примеры использования

• Переход кабельной трассы с уровня пола на уровень потолка в производственном цехе
• Формирование вертикального участка трассы между этажами в административном здании
• Подключение оборудования на открытой площадке (например, насосной станции) с защитой от осадков
• Прокладка сигнальных и управляющих кабелей в системах АСУ ТП на химических заводах

Практические советы

• Обязательно используйте крышку для угла серии PLUS - она защищает кабели от пыли, мусора и случайных ударов
• При монтаже проверьте совпадение внутреннего радиуса с наружным диаметром кабелей - минимум 5–7 кратного значения
• Для длинных трасс с несколькими углами - расставляйте крепления каждые 1,5–2 метра, чтобы избежать прогиба
• Проверяйте наличие NATO-отверстий перед заказом - они нужны для стандартизированного крепления на профилях и кронштейнах
• При работе в сырых помещениях - после монтажа проверьте герметичность стыков; при необходимости примените силиконовый герметик на соединениях
