Крышка для угла вертикального внешн. 45град. осн.150 сталь 1мм "ПЛЮС" KVLplus45-150 HD КМ PL1834 КМ-Профиль

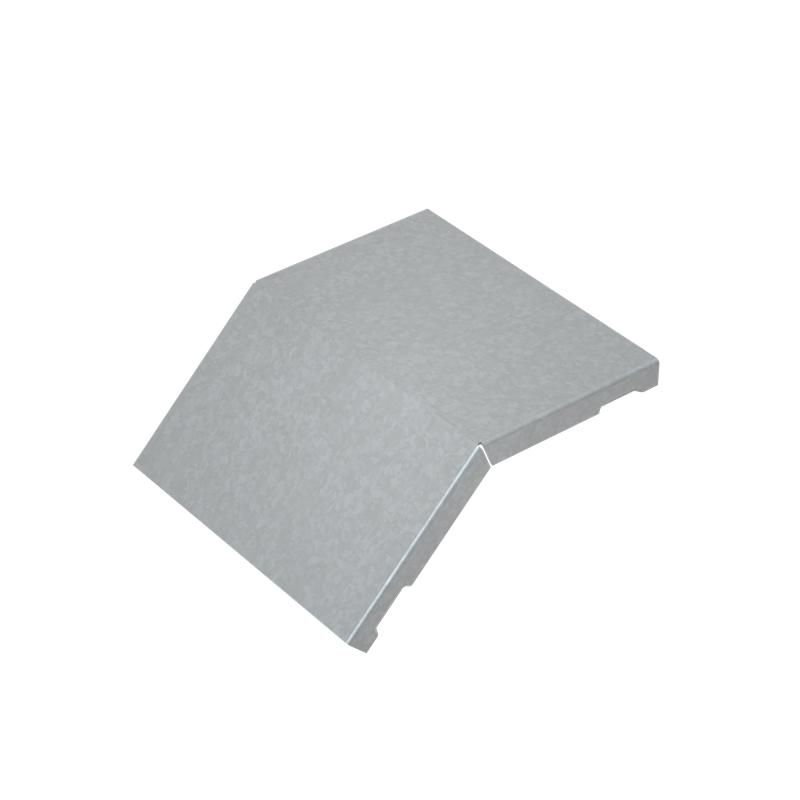

Крышка внешнего вертикального угла 45 градусов 150 мм сталь 1 мм горячеоцинкованная от КМ-Профиля предназначена для защиты кабельных трасс на участках с изменением направления под углом 45°. Артикулы kvlplus45-150 hd, kvlplus45*150 hd и pl1834 обеспечивают совместимость с лотками серии PLUS и подходят для установки в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Эта крышка используется для закрытия внешнего вертикального угла в кабельных лотках, где трасса меняет направление с горизонтального на вертикальное под углом 45°. Она предотвращает попадание пыли, воды, мусора и случайных воздействий на кабели внутри лотка. Применяется в системах распределения электроэнергии и связи в промышленных зонах, на объектах ЖКХ, энергетике, транспорте и других местах с требованием к защите кабелей.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход кабеля между уровнями
• Ширина лотка: 150 мм - соответствует стандартным лоткам серии PLUS
• Материал: сталь с горячим цинкованием - устойчивость к коррозии
• Толщина стенки: 1 мм - достаточна для жесткости и долговечности
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - надежная антикоррозийная защита
• Цвет: серый - единый визуальный стиль с другими элементами системы
• Огнестойкость: да - не поддерживает горение, безопасна при перегреве
• Климатическое исполнение: О(1,2,4) - допущено к использованию в помещениях, на улице и в слабокоррозийной среде по ГОСТ 15150-69
• Тип крепления: защелка - быстрая фиксация и демонтаж без инструментов

Совместимость и монтаж

Крышка совместима исключительно с кабельными лотками серии PLUS шириной 150 мм. Устанавливается на уже смонтированный угол. Для монтажа достаточно совместить кромки крышки с краями лотка и плотно прижать до щелчка - защелки автоматически фиксируются. Снятие выполняется аналогично: потянуть крышку вверх, чтобы освободить защелки. Нет необходимости использовать болты, саморезы или сварку. При стыковке нескольких элементов по длине соединение происходит без зазоров благодаря точному профилю.

Безопасность и стандарты

• Изготовлена по требованиям ГОСТ 9.307-89 (горячее цинкование)
• Соответствует ГОСТ 15150-69 - класс климатического исполнения О(1,2,4)
• Обладает огнестойкостью - не распространяет пламя, не выделяет токсичных веществ при нагреве

Преимущества

• Легкий и быстрый монтаж - не требуется инструмент
• Высокая коррозионная стойкость - срок службы увеличен за счет горячего цинкования
• Закрытая форма - снижает риск механических повреждений кабелей
• Поддержка частого обслуживания - можно снять и снова установить десятки раз без износа защелок
• Совместимость с существующими системами - не требует замены основного лотка

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, рядом с кислотами, щелочами, соляными туманами)
• Не рекомендован для монтажа в условиях постоянного прямого контакта с жидкостями - например, под дождем без водоотвода
• Работает только с лотками шириной 150 мм; несовместима с другими размерами
• Не рассчитана на нагрузку выше массы кабелей - не служит несущим элементом

Примеры использования

• Переход кабельной трассы с этажа на этаж в многоэтажном здании
• Вывод силовых кабелей от шкафа управления к оборудованию на полу
• Монтаж в производственных цехах с высокой влажностью (например, пищевые предприятия, мойки)
• Наружные маршруты прокладки кабелей на промплощадках с сезонными осадками

Практические советы

• Перед установкой проверьте, что внутренний профиль лотка имеет точно 150 мм - даже небольшое отклонение может помешать защелкиванию
• При монтаже на улице убедитесь, что нижняя часть крышки не задерживает воду - желательно делать небольшой уклон трассы
• Если крышка будет часто открываться (например, для диагностики), периодически проверяйте состояние защелок - они не ремонтируемые, но долговечны
• Не используйте для кабелей с наружной оболочкой, которая может зацепиться за острые края - хотя материал оцинкованный, кромки остаются технологическими
• Артикулы kvlplus45-150 hd и pl1834 - это один и тот же продукт, просто разные номера в базах. Выбирайте любой - совместимость сохраняется
