Угол внутренний вертикальный 45 градусов 50х500 ПЛЮС - NLplus45*50*500 КМ-Профиль PL0497

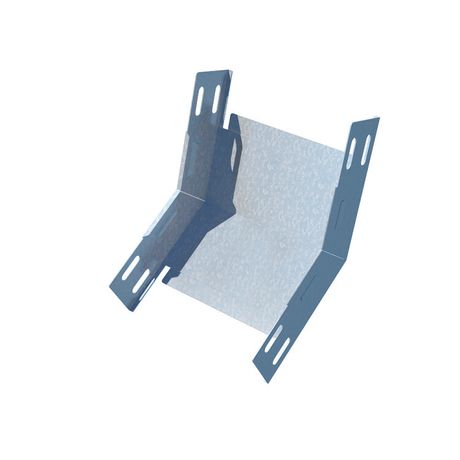

Угол внутренний вертикальный 45 градусов 500х50 мм сталь 1 мм от КМ-Профиля - это элемент кабельной трассы, предназначенный для изменения направления проводов и кабелей в вертикальной плоскости под углом 45°. Артикулы pl0497, nlplus45-50-500 и nlplus45*50*500 соответствуют одному продукту из серии PLUS, совместимому с лотками той же серии. Продукт выполнен из оцинкованной стали и рассчитан на работу в помещениях с умеренным климатом.

Назначение и область применения

Элемент используется для формирования поворотов в кабельных трассах между горизонтальными участками лотков. Подходит для прокладки силовых и слаботочных линий напряжением до 1000 В. Применяется в системах распределения электроэнергии, автоматизации, связи и управления на объектах с закрытыми помещениями: офисах, производственных цехах, серверных, энергообъектах.

Технические характеристики

• Материал: сталь, оцинкованная по технологии Сендзимира - обеспечивает коррозионную стойкость без покраски
• Угол изгиба: 45° - позволяет плавно изменить направление трассы без острых перегибов
• Размеры: ширина 500 мм, высота 50 мм, внутренний радиус 100 мм - совместим с лотками серии PLUS таких же габаритов
• Толщина стенки: 1 мм - достаточна для жесткости при монтаже, но требует бережного обращения при транспортировке
• Покрытие: серый цинк - не требует окраски, сохраняет внешний вид при нормальных условиях эксплуатации
• Наличие NATO-отверстий: да - позволяют использовать стандартные болтовые крепления без доработки
• Огнестойкость: есть - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в помещениях с температурой от −40C до +40C и относительной влажностью до 80%

Совместимость и монтаж

Угол внутренний вертикальный 45 градусов 500х50 мм сталь 1 мм предназначен для стыковки с прямоугольными металлическими лотками серии PLUS шириной 500 мм и высотой борта 50 мм. Соединение осуществляется через интегрированные лепестки - они обеспечивают плотный контакт и исключают проседание трассы. Монтаж выполняется с помощью болтов M6/M8 через NATO-отверстия. Рекомендуется затягивать крепления равномерно, чтобы избежать деформации профиля. Для герметичности и защиты от пыли рекомендуется установить крышку серии PLUS поверх собранной трассы.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается составом материала - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве. Наличие NATO-отверстий гарантирует соответствие европейским стандартам крепления. Продукт не содержит свинца и других запрещённых компонентов согласно RoHS.

Преимущества

• Интегрированный соединитель - снижает время сборки и исключает потерю деталей
• Оцинковка по Сендзимиру - долговечность в условиях повышенной влажности без дополнительной защиты
• Жесткая конструкция за счет лепестков - минимизирует прогибы и колебания трассы при нагрузках
• Готовая совместимость с лотками серии PLUS - упрощает замену и модернизацию существующих трасс
• Не требует сварки - монтаж возможен с использованием обычного инструмента

Ограничения применения

• Не предназначен для открытых площадок, улиц, зон с постоянным воздействием осадков - цинковое покрытие не рассчитано на агрессивную атмосферу
• Не следует применять в химически активных средах (например, в кислотных цехах, лабораториях с паром HCl/H₂SO₄)
• Толщина 1 мм делает элемент чувствительным к ударным нагрузкам - избегайте падения грузов на угол
• Внутренний радиус 100 мм ограничивает минимальный радиус изгиба кабелей - проверьте допустимый радиус изгиба для вашего типа кабеля перед монтажом

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в серверной комнате
• Обводка трубопровода или оборудования в цеху с ограниченным пространством
• Формирование маршрута для кабелей связи между этажами в многоэтажном здании
• Сборка трассы для питания станков, где требуется смена направления под углом 45°

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важны для многожильных и оптоволоконных линий
• Используйте крышку серии PLUS для защиты от пыли, мусора и случайных контактов - это продлит срок службы всей трассы
• При необходимости удлинения трассы - комбинируйте несколько углов, но не допускайте более двух последовательных поворотов без прямого участка
• Закручивайте болты в NATO-отверстия с моментом 2–3 Нм - переусиливать нельзя, чтобы не деформировать тонкий металл
• Храните изделия в сухом месте - даже оцинкованная сталь может начать корродировать при длительном контакте с водой
