Угол внутренний вертикальный 45 градусов 50х400 ПЛЮС HD - NLplus45*50*400 КМ-Профиль NLplus45-50-400 PL1423

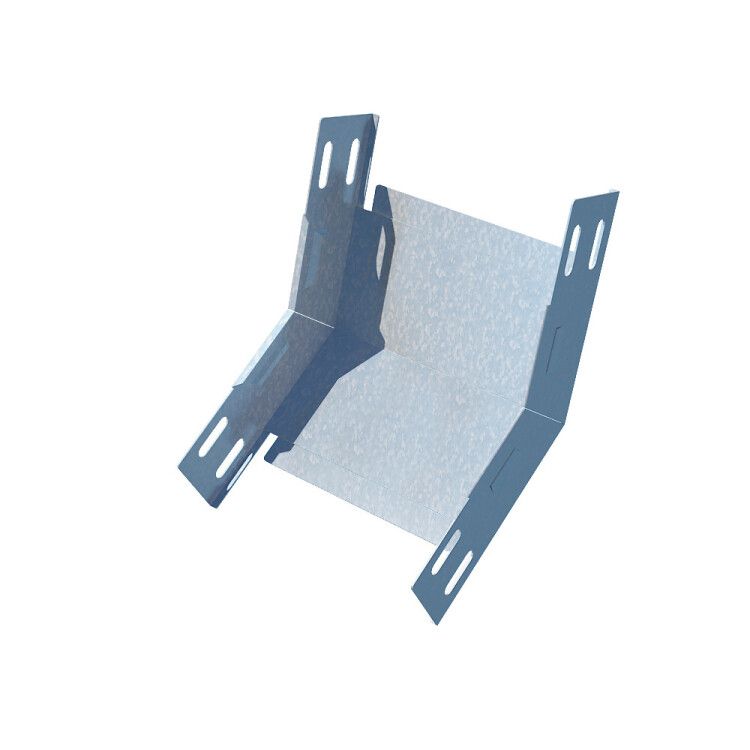

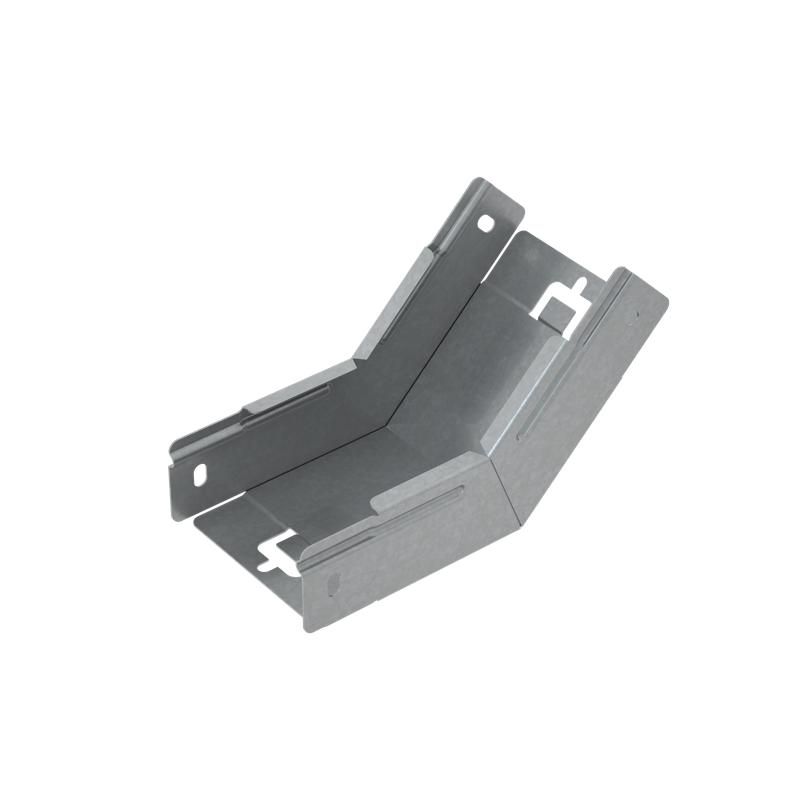

Угол внутренний вертикальный 45 градусов 50х400 мм сталь 1 мм горячеоцинкованный КМ-профиль предназначен для изменения направления кабельной трассы в вертикальной плоскости под углом 45°, обеспечивая надёжное соединение между участками металлического лотка серии PLUS. Артикулы nlplus45*50*400 hd, pl1423 и nlplus45-50-400 hd соответствуют одному продукту - прочному, оцинкованному элементу для прокладки силовых и слаботочных сетей.

Назначение и область применения

Элемент применяется для организации переходов кабельных трасс в вертикальной плоскости - например, при изменении уровня прокладки между этажами, в шахтах, на технологических площадках. Подходит для комбинирования с металлическими лотками той же серии: шириной 400 мм и высотой борта 50 мм. Угол внутренний вертикальный 45 градусов 50х400 мм сталь 1 мм горячеоцинкованный КМ-профиль рассчитан на работу с проводами и кабелями до 1000 В. Применяется в помещениях с повышенной влажностью, на открытых площадках, в зонах с низкой агрессивностью окружающей среды - например, в производственных цехах, на объектах ЖКХ, энергетике и транспорте.

Технические характеристики

• Угол изгиба: 45° - позволяет плавно менять направление трассы без острых перегибов кабелей
• Размеры: 50×400 мм - высота борта 50 мм, длина стороны 400 мм; совместим с лотками той же габаритной серии
• Толщина стали: 1 мм - достаточна для механической устойчивости при монтаже и эксплуатации
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже в условиях влажного воздуха
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей, исключает повреждение изоляции
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных крепёжных деталей
• Наличие NATO-отверстий: да - позволяют использовать стандартные болты M6/M8 для быстрого крепления
• Цвет: серый - единый внешний вид с другими элементами серии PLUS
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: О(1,2,4) - работает при температурах от -40C до +40C, в условиях умеренного и холодного климата

Совместимость и монтаж

Угол внутренний вертикальный 45 градусов 50х400 мм сталь 1 мм горячеоцинкованный КМ-профиль совместим только с лотками серии PLUS того же размера: 400 мм шириной и 50 мм высотой борта. Соединение осуществляется через интегрированные лепестки - они плотно заходят друг в друга, формируя жёсткий стык. Монтаж выполняется с помощью болтов через NATO-отверстия (шаг 50–100 мм). Рекомендуется предварительно выровнять лотки перед установкой угла, чтобы избежать перекосов. После сборки рекомендуется закрыть угол крышкой серии PLUS для защиты от пыли и механических ударов.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует долговечную антикоррозийную защиту
• Климатическое исполнение О(1,2,4) - соответствует ГОСТ 15150-69, допущено к использованию в отапливаемых и неотапливаемых помещениях, на улице
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных веществ при нагреве
• Не требует специальных мер безопасности при монтаже - можно работать без средств индивидуальной защиты, кроме обычных перчаток

Преимущества

• Интегрированный соединитель снижает время монтажа - не нужны дополнительные хомуты или сварка
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• NATO-отверстия стандартизированы - подходят к любому крепежу, применяемому в системах КМ-профиль
• Чёткая геометрия с радиусом 100 мм - минимизирует риск повреждения кабелей при прокладке
• Серый цвет - не выгорает на солнце, легко сочетается с другими элементами трассы

Ограничения применения

• Не предназначена для работы в агрессивных средах: кислоты, щёлочи, солевые туманы - возможна коррозия
• Не следует использовать в местах с постоянным механическим воздействием (например, рядом с движущимися механизмами) без дополнительной защиты
• Не совместим с лотками других серий или сторонних производителей - отличаются габариты и форма соединителей
• Запрещён монтаж в условиях температуры ниже -40C - материал становится хрупким
• Не является герметичным элементом - при необходимости защиты от воды требуется использование крышки и герметиков

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании
• Смена направления линий питания на производственной линии с вертикальными участками
• Прокладка слаботочных сетей (связь, CCTV) в технических шахтах зданий
• Обустройство трассы на открытой площадке под навесом - например, на автостоянке или складском комплексе

Практические советы

• Перед монтажом проверьте соответствие размеров лотка и угла - расхождение даже на 2 мм может вызвать перекос
• Используйте крышку серии PLUS после установки угла - она предотвращает попадание пыли, влаги и мусора
• При прокладке кабелей большого диаметра убедитесь, что их радиус изгиба не меньше 100 мм - иначе повредится изоляция
• Для усиленной фиксации в вибрационных зонах (например, возле насосов) дополнительно затяните болты и используйте пружинные шайбы
• Артикулы nlplus45*50*400 hd, pl1423 и nlplus45-50-400 hd - это один и тот же товар. Выбирайте любой - все номера действительны
