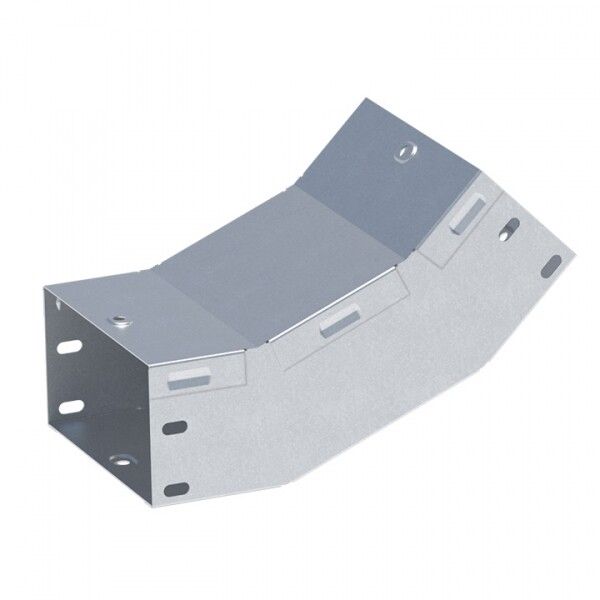

Угол для лотка вертикальный внутренний 45град. 200х50 EKF vi4550200

Угол вертикальный внутренний 45 градусов 50x200 мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах, где требуется изменение направления на 45° внутри помещения. Этот элемент обеспечивает плавный и надёжный поворот кабельного лотка, сохраняя целостность защиты проводов.

Назначение и область применения

Угол вертикальный внутренний 45 градусов 50x200 мм предназначен для соединения двух участков кабельного лотка под углом 45° в вертикальной плоскости. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей на стенах, в шахтах, коробах и других закрытых или полуоткрытых пространствах. Подходит для промышленных цехов, офисных зданий, жилых комплексов и инфраструктурных объектов.

Технические характеристики

• Угол изгиба: 45° - оптимальный угол для снижения механических напряжений при прокладке кабелей
• Размеры: высота 50 мм, ширина 200 мм - соответствует стандартным лоткам EKF-Line
• Толщина стали: 0,8 мм - достаточная для устойчивости при нагрузках и монтаже
• Материал: сталь с горячим цинкованием по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности
• Цвет: RAL 7035 (серый) - совпадает с цветовой гаммой всей серии EKF-Line
• Исполнение: без соединительного разъёма - требует фиксации болтами или заклёпками к смежным лоткам
• Тип конструкции: стойкий изгиб - сохраняет форму при сборке и эксплуатации
• Наличие крышки: да - обеспечивает защиту кабелей от внешних воздействий и доступа посторонних лиц

Совместимость и монтаж

Элемент совместим с лотками EKF-Line той же высоты (50 мм) и шириной (до 200 мм). Для установки необходимо:

• Закрепить угол к двум лоткам с помощью самонарезающих винтов или заклепок через предварительно просверленные отверстия
• Убедиться, что кромки лотков плотно прилегают к изгибу - зазоры недопустимы
• Не использовать с лотками другого производителя, так как точные размеры и расположение отверстий отличаются
• При монтаже на вертикальной поверхности рекомендуется применять кронштейны с шагом не более 1 метра

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Материал не поддерживает горение, не выделяет токсичных веществ при нагреве. Цинкование по методу Сендзимира гарантирует долговечную защиту от электрохимической коррозии.

Преимущества

• Горячее цинкование увеличивает срок службы до 25 лет даже в агрессивных средах
• Наличие крышки исключает случайное касание кабелей и попадание пыли/влаги
• Стойкий изгиб обеспечивает прочность без дополнительных усиливающих элементов
• Цвет RAL 7035 позволяет легко интегрировать элемент в существующую трассу без визуального диссонанса
• Совместимость с другими аксессуарами EKF-Line упрощает проектирование и замену деталей

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков и УФ-излучения
• Не используется в местах с постоянными ударными нагрузками или вибрацией выше допустимой для стальной конструкции 0,8 мм
• Не подходит для прокладки кабелей с наружным диаметром больше 90% от внутренней ширины лотка (не более 180 мм)
• Требует обязательного крепления - не является самостоятельным несущим элементом

Примеры использования

• Переход между вертикальным и наклонным участком кабельной трассы в подвале административного здания
• Обход колонн в серверной комнате с использованием нескольких углов и прямых лотков
• Прокладка слаботочных кабелей (LAN, CCTV) в многоквартирном доме по стенам лестничной клетки
• Создание петлевого маршрута для обслуживания оборудования в промышленном цехе

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 200 мм - и высоты - 50 мм - с остальными элементами трассы
• Если кабели имеют большой радиус изгиба, убедитесь, что угол не создаёт давление на жилы - используйте мягкие переходники при необходимости
• При работе в сырых помещениях дополнительно герметизируйте стыки силиконовым составом, совместимым с цинком
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую сталь 0,8 мм
• Артикул vi4550200 можно заказывать партиями - он часто применяется в связке с прямыми лотками и углами 90°
