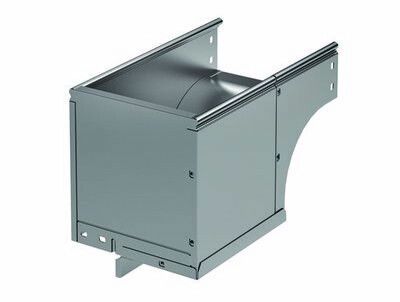

Угол CDSD 90 вертикальный внеш. переходник прав. осн.200 H50 в комплекте с крепежными элементами и соединительными пласт | 37504K DKC ДКС

Угол вертикальный внешний правосторонний 90 градусов DKC S5 Combitech (арт. 37504k) предназначен для формирования поворотов кабельной трассы в вертикальной плоскости с сохранением целостности проводов и удобства монтажа. Этот элемент совместим с лотками системы S5 Combitech и поставляется полностью укомплектован.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90° в вертикальной плоскости - например, когда необходимо вывести кабели с горизонтального участка на вертикальную шахту или перейти между этажами. Подходит для систем с лотками шириной 200 мм и высотой 50 мм. Особенно эффективен там, где требуется плотное расположение трассы вдоль стен или в ограниченном пространстве. Применяется в офисах, жилых комплексах, промышленных объектах, серверных помещениях и на производствах с высокой плотностью кабельных сетей.

Технические характеристики

• Угол поворота: 90°
• Основание: 200 мм
• Высота: 50 мм
• Внутренний радиус изгиба: 130 мм - обеспечивает безопасный проход кабелей без перегибов
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Цвет: серый
• Исполнение: с плавным изгибом, перфорированными боковой стенкой и основанием
• Огнестойкость: соответствует требованиям безопасности при распространении огня
• Широкодиапазонное исполнение: да - совместим с другими элементами серии S5 Combitech

Совместимость и монтаж

Угол DKC S5 Combitech (арт. 37504k) рассчитан исключительно на использование с лотками той же серии - шириной 200 мм и высотой 50 мм. Он легко фиксируется на смежных прямых участках благодаря встроенным соединительным пластинам и крепежным элементам, которые уже находятся в комплекте. Перфорация на боковой стенке и основании позволяет использовать самонарезающие болты или заклепки для надежного крепления к поверхности. Монтаж выполняется без дополнительных инструментов - достаточно зафиксировать углы через перфорацию и затянуть крепеж.

Безопасность и стандарты

Горячее цинкование по методу Сендзимира гарантирует долгую corrosion resistance даже во влажных средах. Элемент имеет повышенную огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности для внутренних кабельных систем в зданиях различного типа.

Преимущества

• Плавный изгиб снижает риск механического повреждения кабелей при протяжке
• Встроенная система крепежа экономит время на сборке - не нужны доп. детали
• Перфорация позволяет гибко выбирать точки крепления - адаптивно под любые типы поверхностей
• Оцинковка по Сендзимиру обеспечивает равномерное покрытие и длительный срок службы
• Серый цвет гармонирует с остальной продукцией серии S5 Combitech

Ограничения применения

• Не предназначена для нагрузок выше классических кабельных трасс - не является несущим элементом
• Подходит только для лотков 200×50 мм; несовместим с другими размерами системы
• Не рекомендуется для установки вне помещений без защиты от прямого воздействия атмосферных осадков - хотя оцинковка прочная, длительное воздействие воды требует дополнительной герметизации
• Не следует применять вместо переходника для других систем - отличается конструкцией крепления и геометрией

Примеры использования

• Обустройство кабельной трассы от потолочного лотка до нижнего уровня в серверной комнате
• Прохождение кабелей через технологический колодец в многоквартирном доме
• Формирование вертикального ответвления от главной трассы к распределительному щиту
• Заключение кабелей вдоль стены в учебных корпусах или больницах с минимальным визуальным влиянием

Практические советы

• Проверьте перед монтажом соответствие ширины и глубины вашего лотка - 200 × 50 мм - чтобы избежать люфта или давления на кабели
• Используйте крепеж из комплекта - он специально подобран по длине и форме для этой модели
• При необходимости увеличить жесткость конструкции - дополнительно закрепите угол анкерами в точках перфорации
• Не используйте силовые инструменты при формировании соединений - материал мягкий, можно деформировать
• Если трасса будет проходить рядом с источниками тепла - учтите температурный режим: максимальная рабочая температура зависит от окружающей среды, но не должна превышать +70C
