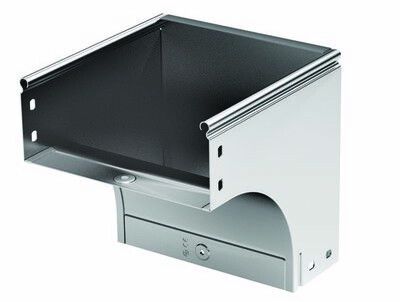

Угол CDV 90 вертикальный внеш. осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимым | 37574K DKC ДКС

Угол для лотка вертикальный внешний 90 градусов 200х50 в комплекте с крепежными элементами и соединительными пластинами - элемент системы S5 Combitech от DKC, предназначенный для изменения направления кабельной трассы в вертикальной плоскости. Благодаря плавному изгибу и готовому комплекту крепежа, этот угол упрощает сборку сложных трасс без дополнительной нарезки или сварки.

Назначение и область применения

Этот угол используется для поворота кабельного лотка на 90° в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальную стойку или между этажами. Подходит для систем, где требуется организовать трассу с минимальным числом стыков и максимальной жесткостью. Применяется в промышленных объектах, серверных помещениях, энергообъектах, на заводах и в распределительных пунктах.

Технические характеристики

• Угол поворота: 90°
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 130 мм - обеспечивает плавный проход кабелей без перегибов
• Толщина материала: 1 мм (в описании указано 0,8 мм - учитывайте реальное значение 1 мм при расчете нагрузки)
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - повышенная коррозионная стойкость
• Перфорация: есть на боковых стенках и в основании - позволяет фиксировать угол болтами через любую точку
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: плавный изгиб без острых кромок

Совместимость и монтаж

Угол совместим с лотками серии S5 Combitech от DKC, имеющими ширину 200 мм и высоту 50 мм. Комплект включает соединительные пластины и крепеж - не требует докупать дополнительные элементы. Монтаж выполняется в три шага:

1. Подгоните лотки к месту установки - внутренний радиус 130 мм не допускает резких изгибов кабеля
2. Закрепите угол к лоткам с помощью приложенных пластин и саморезов/болтов через перфорацию
3. Проверьте герметичность стыков - перфорация не снижает прочность, но требует контроля затяжки крепежа

Не используйте с лотками других серий без проверки габаритов - отличается форма и расположение отверстий.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - соответствует ГОСТ 14918 и EN 10346. Обладает огнестойкостью, что важно для помещений с повышенными требованиями к пожарной безопасности. Не выделяет токсичных веществ при нагреве до температур, характерных для аварийных ситуаций.

Преимущества

• Готовый комплект - не нужно искать отдельно пластины и крепеж
• Плавный изгиб - снижает риск повреждения кабелей при протяжке
• Перфорация по всей поверхности - удобство позиционирования и адаптации под существующую трассу
• Оцинковка по Сендзимиру - долгий срок службы даже в агрессивных средах (цеха, подвалы, наружные каналы)
• Жесткая конструкция - не деформируется под весом заполненного лотка

Ограничения применения

• Не предназначен для горизонтальных поворотов - только для вертикальной плоскости
• Толщина 1 мм не рассчитана на механические удары или значительные динамические нагрузки - не применяйте в зонах с частым перемещением оборудования
• Не рекомендуется использовать в условиях постоянного контакта с химически активными жидкостями - цинк устойчив, но не к кислотам и щелочам
• Не заменяет повороты с другим радиусом - при необходимости меньшего радиуса изгиба выбирайте другие модели

Примеры использования

• Переход с потолочного лотка на вертикальную стойку в серверной комнате
• Смена уровня трассы между этажами в офисном здании
• Обход колонн или трубопроводов в производственном цехе
• Формирование кольцевых трасс вокруг распределительных щитов

Практические советы

• При монтаже учитывайте внутренний радиус 130 мм - он задает минимальный радиус изгиба для кабелей внутри лотка
• Используйте крепеж с антивибрационными шайбами, если угол установлен на вибрирующем оборудовании
• Проверяйте соответствие толщины лотка - 1 мм здесь, но в некоторых моделях S5 Combitech толщина 0,8 мм; смешивание возможно, но требует усиления стыка
• При использовании в сырых помещениях дополнительно обработайте места стыков герметиком на основе силикона
• Артикул 37574k - всегда заказывайте с учетом серии S5 Combitech, чтобы гарантировать совместимость с другими элементами системы
