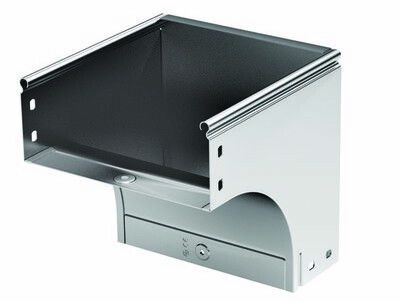

Угол CDV 90 вертикальный внеш. осн.400 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимым | 37576K DKC ДКС

Угол вертикальный внешний 90 градусов основание 400 мм высота 50 мм в комплекте с крепежными элементами и соединительными пластинами - это компонент системы S5 Combitech от DKC, предназначен для изменения направления кабельной трассы в вертикальной плоскости. Продукт сочетает прочную оцинкованную сталь, готовую систему крепления и совместимость с другими элементами серии, что ускоряет сборку и снижает риск ошибок при монтаже.

Назначение и область применения

Этот угол используется для создания поворотов в вертикальной плоскости на 90° в кабельных трассах, собранных по системе S5 Combitech. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей в помещениях с повышенными требованиями к надежности - например, на производствах, в серверных, АЗС, объектах ЖКХ и энергетике. Особенно эффективен там, где требуется изменить направление трассы между этажами, через перекрытия или вокруг препятствий.

Технические характеристики

• Угол изгиба: 90° - точный поворот без дополнительных переходников
• Основание: 400 мм - соответствует ширине лотков системы S5 Combitech
• Высота: 50 мм - обеспечивает достаточное внутреннее пространство для кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии даже при механическом воздействии
• Толщина металла: 1 мм - гарантирует жесткость и долговечность при нагрузках
• Внутренний радиус изгиба: 130 мм - позволяет безопасно прокладывать кабели без повреждений изоляции
• Перфорированные боковые стенки и основание - обеспечивают удобный доступ для фиксации кронштейнов и анкеров
• Цвет: серый - унифицирован с остальной продукцией серии
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Широкодиапазонное исполнение - совместим с различными типами лотков и труб внутри системы

Совместимость и монтаж

Угол вертикальный внешний 90 градусов основание 400 мм высота 50 мм в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками и фитингами системы S5 Combitech от DKC. Монтаж выполняется без сварки:

• Соединительные пластины фиксируются саморезами к торцам смежных лотков
• Крепежные элементы (болты, гайки, шайбы) уже включены в комплект - не требуют доп purchases
• Перфорация на боках и основании позволяет закрепить угол к стене, потолку или несущей конструкции через любую точку
• Плавный изгиб исключает острые кромки - снижает риск повреждения кабелей при протяжке

Рекомендуется использовать только оригинальные комплектующие S5 Combitech - использование сторонних элементов может нарушить герметичность и механическую целостность трассы.

Безопасность и стандарты

Изделие изготовлено из стали с горячим цинкованием по методу Сендзимира - соответствует ГОСТ 14918 и EN ISO 1461. Огнестойкость подтверждена тестами на воспламеняемость материалов. Угол не выделяет токсичных веществ при нагреве и сохраняет форму до температур +80C. Соответствует требованиям к кабельным трассам в зонах с повышенной пожарной опасностью.

Преимущества

• Готовый комплект крепежа экономит время на подготовку к монтажу
• Оцинковка по Сендзимиру обеспечивает срок службы более 25 лет даже во влажных средах
• Плавный изгиб снижает усилия при протяжке кабелей и предотвращает их перегиб
• Перфорация позволяет легко адаптировать расположение под существующие конструкции
• Серый цвет и единый дизайн поддерживают эстетическую целостность всей трассы

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды может вызвать коррозию в местах повреждения покрытия
• Не рекомендуется применять в условиях постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Толщина 1 мм не рассчитана на механические удары или значительные динамические нагрузки - не используйте как несущий элемент вне кабельной трассы
• Подходит только для систем S5 Combitech - несовместим с лотками других брендов или старых серий DKC

Примеры использования

• Переход кабельной трассы с первого этажа на второй через технологический канал
• Обход колонны или воздуховода в производственном цеху
• Формирование вертикального участка трассы в распределительном щите
• Прокладка кабелей в подвале с высокой влажностью - благодаря оцинковке не требует замены десятилетиями

Практические советы

• Перед монтажом проверьте соответствие ширины 400 мм вашим лоткам - отклонение даже на 5 мм может нарушить плотность соединения
• Используйте только те крепежные элементы, которые идут в комплекте - они точно рассчитаны под толщину стенки и шаг перфорации
• При протяжке кабелей через угол следите, чтобы радиус изгиба не был меньше 130 мм - иначе возможны повреждения изоляции
• Если угол устанавливается в месте с высокой вибрацией, дополнительно затяните все болты и используйте контргайки
• Для обслуживания трассы - перфорация позволяет легко демонтировать часть угла без разборки всей системы
