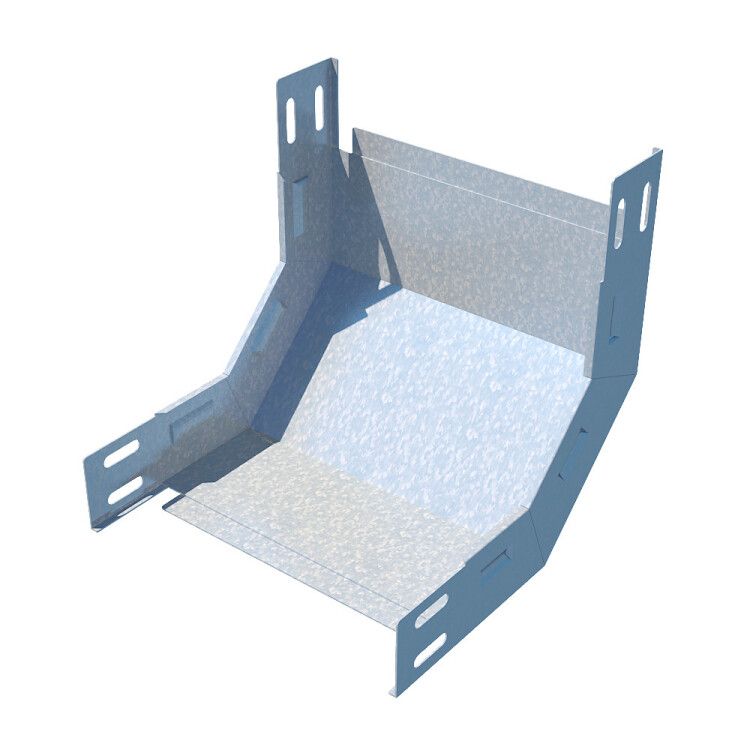

Угол кабельного лотка ПЛЮС КМ 90° 100х500 мм (внутренний вертикальный) СИСТЕМА КМ PL0489

Угол для лотка вертикальный внутренний серии «ПЛЮС» обеспечивает разворот кабельной трассы на 90 градусов в вертикальной плоскости при переходе с горизонтального участка на подъем или спуск. Элемент предназначен для стыковки с металлическими лотками шириной 500 мм и высотой борта 100 мм, обеспечивая непрерывность пути для силовых и слаботочных линий до 1000 В. Конструкция выполнена из стали толщиной 1 мм с покрытием методом Сендзимира, что гарантирует коррозионную стойкость в сухих помещениях и слабоагрессивных средах (климатическое исполнение У1/УХЛ1). Наличие интегрированных соединительных лепестков на корпусе исключает необходимость использования дополнительных муфт для фиксации стыка и повышает жесткость узла соединения. Внутренний радиус изгиба составляет 100 мм, что определяет минимальный допустимый радиус прокладки кабелей в зоне поворота. Для защиты кабелей от механических воздействий и попадания пыли секция комплектуется отдельной крышкой, которая не входит в базовый объем поставки. Наличие NATO-монтажных отверстий позволяет использовать стандартный крепеж для надежной фиксации элемента к опорам или стенам.
