Угол внутренний вертикальный 90 градусов 50х100 ПЛЮС HD - NLplus90*50*100 КМ-Профиль PL1397 NLplus90-50-100

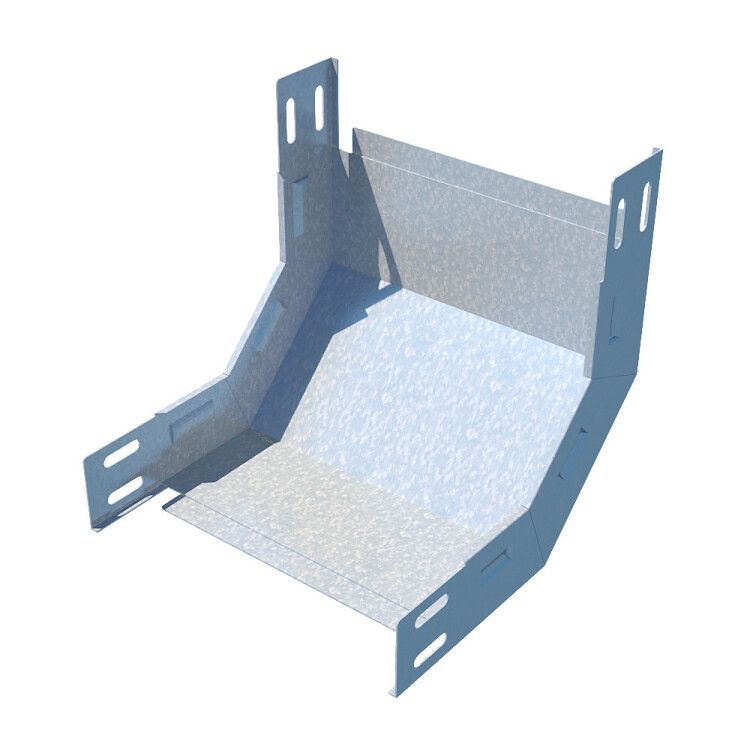

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 1 мм горячее цинкование КМ-профиль предназначен для изменения направления кабельных трасс в вертикальной плоскости под прямым углом. Этот элемент из серии фасонных изделий обеспечивает надежную и защищенную прокладку силовых и слаботочных линий до 1000 В, совместим с металлическими лотками той же серии и оснащен интегрированными соединителями для быстрого монтажа.

Назначение и область применения

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 1 мм горячее цинкование КМ-профиль применяется для поворота кабельных трасс внутри зданий и на открытых площадках. Подходит для прокладки силовых и слаботочных сетей напряжением до 1000 В. Используется там, где требуется сохранить герметичность и прочность трассы при изменении направления - например, при переходе между этажами, вокруг колонн или в местах пересечения с другими коммуникациями.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точный вертикальный разворот трассы;
• Размеры: ширина 100 мм, высота 50 мм - соответствует стандартным лоткам серии PLUS;
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при минимальном весе;
• Внутренний радиус: 100 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции;
• Материал: сталь оцинкованная - устойчив к коррозии;
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - долговечная защита даже в условиях повышенной влажности;
• Конструктивное исполнение: жесткий изгиб - не требует дополнительного формования при установке;
• Исполнение: с интегрированным соединителем - исключает использование внешних крепежей при стыковке с лотками;
• NATO-отверстия: да - позволяют использовать стандартные болтовые соединения для усиленной фиксации;
• Огнестойкость: да - материал не поддерживает горение и соответствует требованиям пожарной безопасности;
• Цвет: серый - унифицированный внешний вид с другими элементами серии;
• Климатическое исполнение: О(1,2,4) - допущено к использованию в помещениях с нормальной, повышенной влажностью и на открытом воздухе в слабокоррозийной среде;
• Рекомендованный ассортимент: да - оптимально сочетается с лотками и крышками серии PLUS.

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 1 мм горячее цинкование КМ-профиль совместим только с металлическими лотками серии PLUS шириной 100 мм и высотой борта 50 мм. Интегрированные лепестки-соединители плотно заходят в кромки лотка, образуя единый контур без зазоров. Монтаж выполняется путем вставки угла в торец лотка и фиксации через NATO-отверстия болтами M6 или аналогичными. Установка возможна как на стену, так и на потолок с помощью кронштейнов или хомутов. Не рекомендуется применять с лотками других производителей - несоответствие геометрии может нарушить герметичность и прочность соединения.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - обеспечивает срок службы более 20 лет в агрессивных средах;
• Климатическое исполнение О(1,2,4) - соответствует ГОСТ 15150-69 для эксплуатации в условиях повышенной влажности и температурных колебаний;
• Огнестойкость - материал не распространяет пламя и не выделяет токсичных веществ при нагреве;
• Электробезопасность - стальная конструкция заземляется через систему лотка, что снижает риск поражения током.

Преимущества

• Интегрированный соединитель исключает необходимость дополнительных деталей - экономит время и материалы при сборке;
• Жесткий изгиб обеспечивает постоянную форму без деформаций после монтажа;
• Горячеоцинкованное покрытие защищает от ржавчины даже при контакте с водой или паром;
• NATO-отверстия позволяют легко заменить или закрепить угол без сверления новых отверстий;
• Серия PLUS обеспечивает единство системы - все компоненты взаимозаменяемы и имеют одинаковые параметры.

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - кислоты, щелочи и растворы солей могут повредить цинковое покрытие;
• Не рекомендуется для монтажа в условиях постоянного воздействия прямых солнечных лучей и экстремальных температур выше +60 C - возможно старение покрытия;
• Не подходит для прокладки кабелей с внешним диаметром больше 30 мм - внутренний радиус 100 мм не позволит сделать мягкий изгиб крупных проводов;
• Требует обязательной установки крышки серии PLUS - без неё теряется защита от пыли, влаги и механических ударов.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании;
• Обвод трубопровода или вентиляционного канала в машинном зале завода;
• Подключение распределительных щитов к основному лотку в подвале с высокой влажностью;
• Прокладка сигнализационных и IP-камерных кабелей на фасаде здания с защитой от дождя;
• Формирование вертикального участка трассы в лифтовой шахте.

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты угла 100×50 мм - несовпадение с лотком вызовет щели и потерю защиты;
• Используйте только крышку серии PLUS - другие крышки не обеспечат нужной степени герметизации;
• Затягивайте болты в NATO-отверстия равномерно - перекос может привести к деформации профиля;
• При прокладке большого числа кабелей в одном угле следите, чтобы суммарный диаметр не превышал 70% свободного объема - иначе будет затруднён дальнейший ремонт;
• Для длительной эксплуатации вне помещений регулярно осматривайте поверхность на наличие белого налета - это признак начала коррозии, требующий замены.
