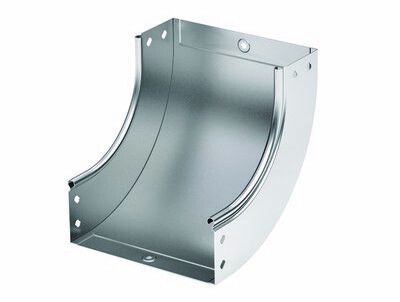

Угол CS 90 вертикальный внутр. 90° 300/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36665K DKC ДКС

Угол вертикальный внутренний 90 градусов 300х50 CS 90 в комплекте с крепежными элементами и соединительными пластинами - это аксессуар системы S5 Combitech от DKC, предназначенный для формирования вертикальных поворотов в кабельных трассах. Благодаря плавному изгибу и готовому комплекту крепежа, он обеспечивает быстрый и надежный монтаж без дополнительных деталей.

Назначение и область применения

Угол вертикальный внутренний 90 градусов 300х50 CS 90 используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный стояк или между этажами. Подходит для систем, где требуется сохранить целостность проводки и минимизировать перегибы кабелей. Применяется в промышленных объектах, офисных зданиях, серверных помещениях, на заводах и в распределительных щитах.

Технические характеристики

• Тип: вертикальный внутренний угол
• Угол изгиба: 90°
• Габариты: ширина 300 мм, высота 50 мм
• Внутренний радиус: 115 мм - обеспечивает плавный проход кабелей без повреждений
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для жесткости и долговечности
• Покрытие: цинк методом Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Цвет: серый
• Перфорация: есть на боковой стенке и в основании - для фиксации саморезами и болтами
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение: широкодиапазонное - совместимо с лотками S5 Combitech той же ширины и высоты

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 300х50 CS 90 предназначен исключительно для использования с лотками системы S5 Combitech размером 300×50 мм. Совместим с другими элементами этой серии: прямыми участками, переходниками, крышками и крепежами. Монтаж выполняется с помощью входящих в комплект соединительных пластин и крепежных элементов. Перфорированные стенки позволяют закрепить угол на стене, потолке или металлокаркасе с шагом до 800 мм. Для сборки достаточно выровнять торец лотка с углом, зафиксировать пластины с двух сторон и затянуть саморезы.

Безопасность и стандарты

Аксессуар изготовлен из оцинкованной стали, не поддерживающей горение. Соответствует нормам безопасности для кабельных систем в помещениях с повышенными требованиями к пожарной безопасности. Цинкование по методу Сендзимира гарантирует длительную защиту от коррозии даже в условиях повышенной влажности.

Преимущества

• Плавный изгиб с радиусом 115 мм снижает риск повреждения кабелей при прокладке
• Предварительно комплектуется всеми необходимыми крепежами - не требует доп purchases
• Перфорация в основании и боковых стенках упрощает установку на любую поверхность
• Оцинковка по методу Сендзимира обеспечивает долгий срок службы без покраски
• Совместимость с серией S5 Combitech - возможность масштабирования и модульного расширения трассы

Ограничения применения

• Не подходит для лотков других систем или другого размера - например, 400 мм или 100 мм
• Не предназначен для наружной установки без защиты от осадков - хотя оцинковка устойчива, открытый монтаж на улице требует дополнительной герметизации
• Не рекомендуется использовать как несущий элемент - нагрузка должна передаваться через лотки, а не через сам угол
• Не заменяет внешние углы - для наружных поворотов нужны другие модели

Примеры использования

• Подключение кабельного лотка от пола к потолку в серверной комнате
• Переход с горизонтальной трассы на вертикальный стояк в административном здании
• Формирование маршрута кабеля вокруг колонны в производственном цехе
• Обводка трубопроводов или оборудования в распределительных щитах

Практические советы

• Проверьте соответствие ширины и высоты лотка - 300×50 мм - перед заказом. Угол не подойдет для 200 мм или 100 мм лотков.
• При монтаже используйте саморезы длиной 6–8 мм - они идеально подходят для перфораций и не выходят на противоположную сторону.
• Если трасса проходит в сыром помещении, дополнительно проверьте герметичность стыков с крышками и уплотнителями.
• Не перегружайте угол сверх нормы - максимальная нагрузка определяется лотком, а не самим углом.
• Этот угол - часть серии S5 Combitech от DKC; для единой системы лучше использовать только компоненты одной серии.
