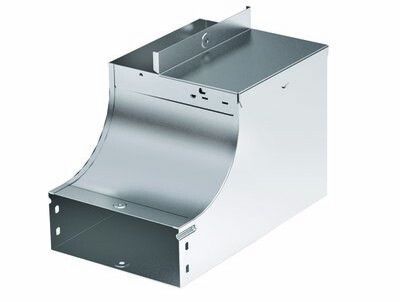

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 80 в комплекте с крепежными элементами и соединительными пластинам | 37061K DKC ДКС

Угол вертикальный внутренний левый 90 градусов основание 80 мм в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37061k, предназначен для создания плавных поворотов кабельной трассы в вертикальной плоскости внутри системы S5 Combitech. Он обеспечивает безопасную прокладку кабелей с минимальным риском механических повреждений.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы на 90 градусов в вертикальной плоскости - например, когда необходимо перейти от горизонтального участка лотка к вертикальному стояку. Подходит для систем с лотками шириной и высотой 80 мм. Особенно эффективен там, где требуется плотное расположение трассы у стены благодаря ровной боковой поверхности. Применяется в промышленных объектах, офисных зданиях, серверных помещениях, на производствах с большим количеством силовых и слаботочных кабелей.

Технические характеристики

• Угол изгиба: 90° - точный поворот без лишних фасок
• Основание: 80 × 80 мм - совместимо с лотками той же размерности
• Внутренний радиус: 100 мм - гарантирует мягкий переход для кабелей, исключает перегибы
• Толщина материала: 0,8 мм - достаточна для жесткости, но сохраняет легкость
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение изгиба: плавный - снижает нагрузку на изоляцию кабелей при протяжке
• Перфорированные стенки: да - позволяют легко крепить к конструкциям болтами или саморезами
• Перфорация в основании: да - удобство установки на потолочные или настенные опоры
• Цвет: серый - соответствует цветовой гамме всей серии S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол 37061k полностью совместим с лотками и другими аксессуарами системы S5 Combitech. Монтаж выполняется без дополнительных инструментов: в комплект входят соединительные пластины и крепежные элементы. Для сборки достаточно зафиксировать угол между двумя лотками с помощью прилагаемых пластин - они обеспечивают надежный электрический контакт и механическую прочность. Перфорация на боковых стенках и основании позволяет использовать стандартные крепежи M4–M6. Нет необходимости сверлить дополнительные отверстия.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - это гарантирует долгий срок службы даже в условиях повышенной влажности. Огнестойкость соответствует нормам для кабельных систем в общественных и промышленных зонах. Конструкция не содержит горючих материалов, что важно для соблюдения требований ПУЭ и противопожарных регламентов.

Преимущества

• Комплектность - все нужные крепежи и пластины уже в наличии, экономия времени на подготовку
• Плавный изгиб - минимизация риска повреждения изоляции кабелей при протяжке
• Перфорация - универсальное крепление на любые типы поверхностей
• Оцинковка по Сендзимиру - лучшая защита от коррозии среди аналогов
• Стандартные размеры - идеальная совместимость с лотками 80×80 мм других производителей, если они соответствуют ГОСТ/IEC

Ограничения применения

• Не предназначена для использования с лотками другой ширины - например, 100 мм или 150 мм - возможны щели и потеря герметичности
• Не рекомендуется применять в средах с постоянным воздействием агрессивных химикатов - хотя цинк устойчив, длительный контакт с кислотами или щелочами может вызвать коррозию
• Не является герметичным элементом - для помещений с высокой влажностью или пылью требуется дополнительная защита (например, крышки или корпуса IP54+)

Примеры использования

• Подключение горизонтальных лотков к вертикальным стоякам в серверной комнате
• Прохождение кабельной трассы через этажные перекрытия в многоэтажном здании
• Обход инженерных коммуникаций в производственном цеху с ограниченным пространством
• Формирование угловых маршрутов в распределительных щитовых на промплощадках

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 100 мм соответствовал минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации проводов
• Используйте только прилагаемые соединительные пластины - они рассчитаны на электрическую целостность системы и усилие затяжки
• При установке на металлические конструкции используйте антивибрационные прокладки, если есть риск механических колебаний
• Для длинных трасс с несколькими углами - планируйте доступ для обслуживания; этот угол можно демонтировать без разборки всего участка
• Артикул 37061k - это именно левый угол. Для правого поворота потребуется другая модель - не путайте стороны при заказе
