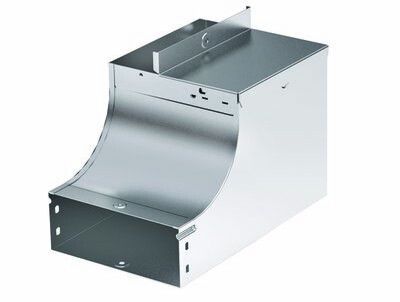

Угол CSSS 90 вертикальный внутр. переходник лев. осн. 200 вкомплекте с крепежными элементами и соединительными пластина | 37064K DKC ДКС

Угол вертикальный внутренний левый 90 градусов с основанием 200 мм и высотой 80 мм, артикул 37064k от бренда DKC (ДКС), предназначен для формирования плавных поворотов в кабельных трассах системы S5 Combitech. Комплектуется крепежом и соединительными пластинами, что упрощает сборку и исключает необходимость докупать дополнительные элементы.

Назначение и область применения

Этот угловой элемент используется для изменения направления кабельной трассы в вертикальной плоскости на 90° внутри зданий. Подходит для систем, где требуется переход от горизонтального участка к вертикальному, например, при прохождении через перекрытия, этажи или вдоль колонн. Особенно эффективен там, где важна сохранность изоляции кабелей - благодаря плавному изгибу снижается риск механических повреждений. Применяется совместно с лотками S5 Combitech шириной 200 мм и высотой 80 мм.

Технические характеристики

• Угол изгиба: 90°, внутренний радиус - 100 мм
• Размеры: ширина основания 200 мм, высота 80 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: серый цвет, антикоррозийное, соответствует требованиям к долговечности в помещениях
• Исполнение: с перфорацией на боковой стенке и в основании - для фиксации болтами и крепления к стене/потолку
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Изгиб: плавный, без острых кромок

Совместимость и монтаж

Угол 37064k совместим только с лотками системы S5 Combitech той же ширины (200 мм) и высоты (80 мм). Крепление осуществляется через перфорированные отверстия в основании и боковой стенке. В комплект входят соединительные пластины и крепеж - достаточно использовать те же саморезы и болты, что и для других элементов S5 Combitech. Монтаж выполняется вручную: элемент вставляется в лоток, выравнивается, затем фиксируется с помощью прилагаемых пластин. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали по методу Сендзимира - обеспечивает длительную защиту от коррозии даже в условиях повышенной влажности. Соответствует требованиям к огнестойкости: не распространяет горение, не выделяет токсичных веществ при нагреве. Произведено в рамках стандарта качества DKC для систем S5 Combitech, рекомендовано к применению в объектах жилой, коммерческой и промышленной недвижимости.

Преимущества

• Плавный изгиб с радиусом 100 мм минимизирует нагрузку на кабели при протяжке
• Перфорация на всех поверхностях ускоряет установку и надежно фиксирует элемент
• Горячее цинкование защищает от ржавчины - срок службы до 25 лет в закрытых помещениях
• Комплект крепежа и пластин исключает потерю деталей и уменьшает время монтажа
• Серый цвет не требует окраски после установки

Ограничения применения

• Не предназначена для наружной эксплуатации - не имеет защиты IP, не рассчитана на воздействие атмосферных осадков
• Подходит только для лотков S5 Combitech с точным размером 200×80 мм; несовместим с другими системами (например, S3, S7)
• Не допускается использование с кабелями большего внешнего диаметра, чем предусмотрено для лотка - возможен перегиб и повреждение изоляции
• Толщина металла 0,8 мм делает элемент хрупким при ударных нагрузках - не следует применять в местах с частым механическим воздействием

Примеры использования

• Проход кабельной трассы между этажами - переход от горизонтального лотка на потолке первого этажа к вертикальному каналу в шахте
• Обход колонны в офисном помещении - когда трасса должна изменить направление вдоль стены
• Заключительный поворот перед входом в распределительный щит - чтобы кабели подходили ровно и без перегибов
• Промышленные линии: конвейеры, автоматические станки, где нужна аккуратная маршрутизация силовых и сигнальных кабелей

Практические советы

• Перед монтажом проверьте соответствие размеров лотка и угла - даже небольшая разница в ширине (+-2–3 мм) может нарушить герметичность соединения
• Фиксируйте угол хотя бы в двух точках: одна - на основании, вторая - на боковой стенке. Это предотвратит провисание при заполнении лотка кабелями
• Если трасса проходит рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +60C - выше этого значения возможно снижение прочности покрытия
• Не используйте этот угол как опору для веса оборудования - он не рассчитан на нагрузку, кроме собственного веса и кабелей
• При замене старого элемента - новый угол 37064k можно установить вместо любого аналогичного элемента S5 Combitech без доработки конструкции
