Угол CSSS 90 вертикальный внутр. переходник левый. осн.400 H100 в комплекте с крепежными элементами и соединительными пл | 37076K DKC ДКС

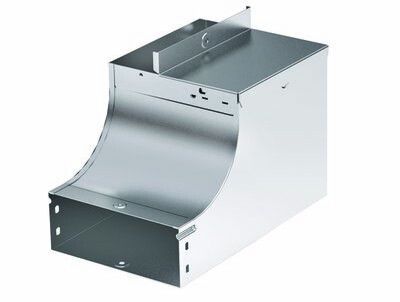

Угол вертикальный внутренний левый 90 градусов для лотка основание 400 мм высота 100 мм в комплекте с крепежными элементами и соединительными пластинами - элемент системы S5 Combitech от DKC, предназначенный для формирования вертикальных поворотов кабельной трассы с сохранением целостности проводов. Артикул 37076k обеспечивает совместимость с лотками той же серии и упрощает сборку за счёт готового крепежа.

Назначение и область применения

Этот угол предназначен для изменения направления кабельной трассы в вертикальной плоскости под углом 90° внутри помещения. Он используется там, где необходимо сделать поворот от горизонтального участка лотка к вертикальному - например, при переходе с потолка на стену или между этажами. Подходит для систем с лотками шириной 400 мм и высотой 100 мм. Часто применяется в промышленных объектах, серверных, распределительных щитовых и на производственных линиях.

Технические характеристики

• Угол поворота: 90° - внутренний вертикальный, левый
• Размеры: ширина 400 мм, высота 100 мм
• Внутренний радиус изгиба: 80 мм - обеспечивает безопасный проход кабелей без перегибов
• Материал: оцинкованная сталь, толщиной 0.8 мм
• Покрытие: горячее цинкование - устойчиво к коррозии, долговечно
• Исполнение: с соединительным разъёмом - легко стыкуется с другими элементами S5 Combitech
• Изгиб: плавный, без острых кромок - снижает риск повреждения изоляции кабелей
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и крепления к стене/потолку
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - унифицирован с другими элементами системы
• Широкодиапазонное исполнение: да - совместим с различными типами лотков той же серии

Совместимость и монтаж

Угол 37076k совместим исключительно с лотками системы S5 Combitech от DKC, имеющими те же габариты: 400×100 мм. Монтаж выполняется в три этапа:

1. Подготовьте место установки - выровняйте поверхность, проверьте расположение лотков до и после поворота.
2. Закрепите угол с помощью перфорированных отверстий: используйте самонарезающие или заклепочные крепежи, входящие в комплект.
3. Соедините с соседними лотками через заводские соединительные пластины - они уже установлены, не требуют доп. закупок.

Не рекомендуется использовать с лотками других систем - даже при совпадении размеров возможны проблемы с герметичностью и жесткостью соединений.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для кабельных трасс. Горячее цинкование соответствует ГОСТ 14918, что гарантирует защиту от коррозии в условиях повышенной влажности. Наличие перфорации и плавного изгиба снижает риск травматизма при обслуживании и прокладке кабелей.

Преимущества

• Готовый комплект крепежа и соединителей экономит время на монтаже - ничего дополнительно не нужно заказывать.
• Плавный изгиб с радиусом 80 мм минимизирует нагрузку на кабели, особенно при многожильных и чувствительных видах.
• Оцинкованная сталь устойчива к химическим воздействиям и влаге - подходит для помещений с агрессивной средой.
• Перфорация в двух зонах (боковая и базовая) позволяет надёжно фиксировать угол как к стене, так и к потолку.
• Серый цвет и единый дизайн обеспечивают эстетическую и технологическую согласованность всей трассы.

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитан на прямые осадки или UV-воздействие.
• Не подходит для лотков другой ширины - даже 390 мм или 410 мм вызовут люфт и плохую стыковку.
• Не заменяет внешние углы - для наружных поворотов требуется другая модель.
• Толщина металла 0.8 мм достаточна для стандартных нагрузок, но не рекомендуется для мест с высокой механической нагрузкой (например, подвижные участки с частым перемещением оборудования).

Примеры использования

• Производственный цех: переход от горизонтальной трассы вдоль стены к вертикальной, ведущей к станкам на полу.
• Серверная комната: вывод кабелей от потолочных лотков к распределительным щитам на уровне пола.
• Жилой комплекс: прокладка силовых и слаботочных сетей в шахтах лифтов или технических коробах.
• Административные здания: организация кабельных путей в многоэтажных офисах с использованием стандартных лотков S5 Combitech.

Практические советы

• Перед монтажом проверьте, чтобы все лотки перед и после угла имели одинаковый уровень и положение - иначе возникнет перекос.
• Используйте только крепеж из комплекта - он специально подобран по длине и типу резьбы для толщины 0.8 мм.
• При прокладке кабелей не затягивайте их слишком сильно - плавный изгиб всё равно создаёт сопротивление, и перетяжка может повредить жилы.
• Если трасса проходит рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +60C - материал не термостойкий выше этого порога.
• Для удобства сборки можно собрать весь модуль (угол + два лотка) на земле, затем поднять и зафиксировать - это снизит трудозатраты.
