Угол вертикальный внутренний 90 градусов, 100х400 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LH1340KHDZ ДКС

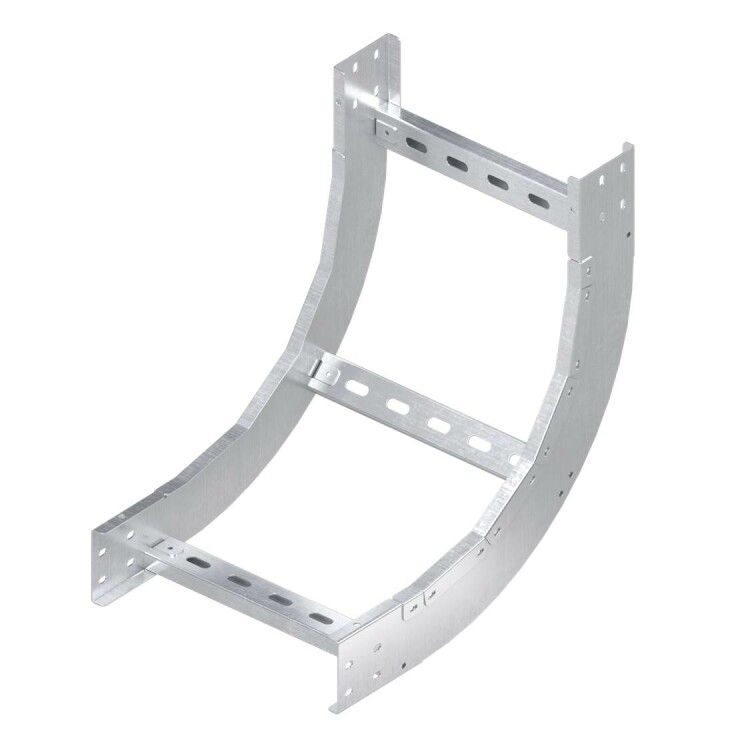

Угол вертикальный внутренний 90 градусов, 100х400 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами DKC — это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для изменения направления кабельной трассы на 90° вверх, сохраняя целостность и доступ к проводам. Продукт совместим с перфорированным профилем шириной 400 мм и высотой борта 100 мм.

Назначение и область применения

Угол вертикальный внутренний используется для создания вертикального перехода в кабельных трассах, где необходимо изменить направление лотка с горизонтального на вертикальное. Подходит для систем, требующих компактного изгиба с минимальным радиусом — например, в шахтах, технологических помещениях, на производствах с плотной расстановкой оборудования. Удобен там, где требуется сохранить доступ к кабелям после монтажа.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90°
• Ширина основания: 400 мм
• Высота борта: 100 мм
• Внутренний радиус поворота: 300 мм
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячее цинкование — защищает от коррозии в агрессивных средах
• Цвет: Серый
• Тип профиля: Открытый
• Тип ступени: Перфорированный
• Комплектация: Крепежные элементы и соединительные пластины DKC

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов, 100х400 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами DKC совместим с лотками серии L5 Combitech от DKC. Монтируется на прямые участки с аналогичными параметрами: 400 мм шириной и 100 мм высотой борта. Соединительные пластины фиксируются саморезами через перфорацию — не требуют сварки. Для надежного крепления используйте крепеж, входящий в комплект. Убедитесь, что толщина стенки лотка соответствует 0,8–1,2 мм — так обеспечивается правильная посадка пластин.

Преимущества

• Горячее цинкование увеличивает срок службы в условиях повышенной влажности и химической активности
• Радиус 300 мм позволяет прокладывать кабели с жесткими изгибами без повреждений
• Комплект крепежа исключает необходимость докупать детали
• Открытый профиль обеспечивает легкий доступ к кабелям для обслуживания
• Перфорированная поверхность упрощает фиксацию кронштейнов и других элементов

Ограничения применения

• Не предназначен для нагрузок выше допустимых для лотков L5 Combitech — максимальная равномерная нагрузка до 15 кг/м
• Не рекомендован для установки в зонах с постоянным механическим воздействием (удары, вибрация более 10 Гц)
• Изгиб с радиусом 300 мм не подходит для кабелей с минимальным радиусом изгиба больше 300 мм — проверьте спецификацию кабелей перед монтажом
• Не совместим с лотками других серий, имеющими другую высоту борта или шаг перфорации

Примеры использования

• Подключение горизонтальных лотков к вертикальным шахтам в офисных зданиях
• Переход между этажами в промышленных цехах с использованием лестничных лотков
• Обход колонн и трубопроводов в серверных комнатах
• Монтаж в пищевой и фармацевтической промышленности — благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте соответствие радиуса 300 мм требованиям кабелей — особенно для оптоволокна и многожильных силовых кабелей
• Используйте только крепеж из комплекта — он рассчитан на толщину стали и тип перфорации этого изделия
• При сборке трассы соблюдайте последовательность: сначала закрепите углы, потом присоединяйте прямые участки
• Для длинных вертикальных участков добавьте поддерживающие кронштейны каждые 1,5–2 метра
• Не применяйте этот угол в качестве несущего элемента — он служит только для изменения направления трассы
