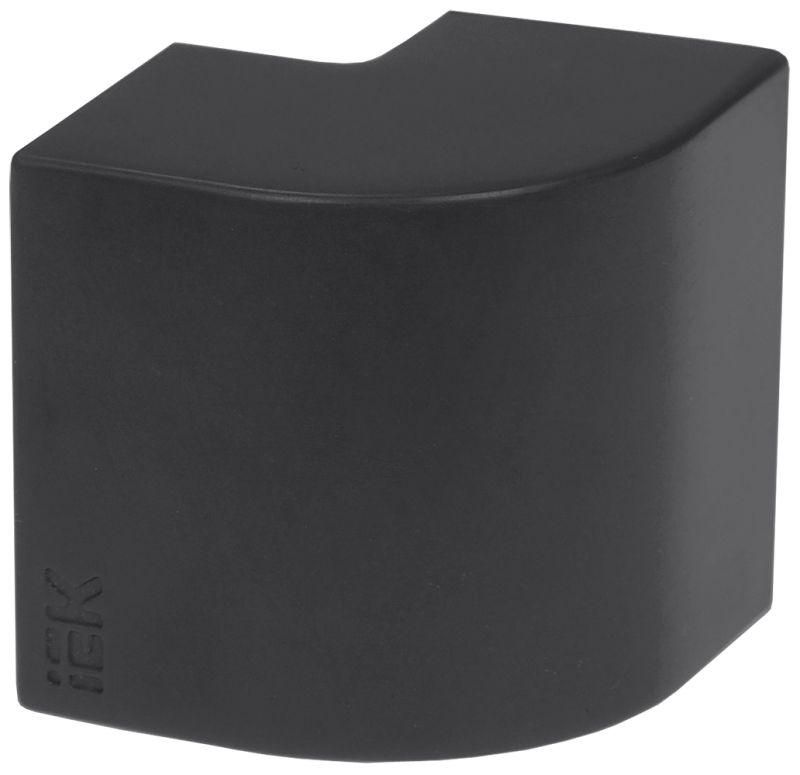

Угол для кабель-канала внешний 40х25 КМН ELECOR черн. (уп.4шт) IEK EL-KK10D-N-040-025-K02

Угол внешний КМН 40х25 черный (комплект 4 шт) от IEK предназначен для аккуратного соединения кабель-каналов серии ELECOR при повороте трассы на 90 градусов. Комплект из четырёх уголков обеспечивает надёжную фиксацию и эстетичный вид проводки в помещениях с электромонтажными работами.

Назначение и область применения

Угол внешний КМН 40х25 черный используется для оформления внешних углов при укладке кабель-каналов. Подходит для скрытой и открытой прокладки кабелей в жилых, офисных и промышленных зонах. Применяется там, где требуется сохранить целостность и внешний вид кабельной системы при изменении направления трассы.

Технические характеристики

• Тип изделия: Угол внешний
• Угол изгиба: 90°
• Размеры: 40×25 мм - соответствует внутренним габаритам кабель-каналов серии ELECOR
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям
• Цвет: Чёрный - сочетается с большинством кабель-каналов ELECOR и ECOLINE
• Температурный режим эксплуатации: от -15C до +60C
• Тип крепления: Защёлкивание - монтаж без инструментов
• Исполнение: Фиксированное - не регулируется после установки
• Покрытие: Без покрытия - поверхность матовая, не требует дополнительной обработки
• Гарантийный срок: 24 месяца
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внешний КМН 40х25 черный совместим с кабель-каналами серии ELECOR и ECOLINE. Он плотно защёлкивается на торец канала без болтов, саморезов или клея. Для правильной сборки убедитесь, что края канала ровные и не деформированы. Направление защёлкивания - перпендикулярное к плоскости канала. После установки угол не сдвигается и не выпадает даже при вибрациях.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям ТУ 2291-001-1436938-2008. Обеспечивает электроизоляцию и не поддерживает горение. Может использоваться в помещениях с нормальной влажностью и температурным режимом, указанным в спецификации.

Преимущества

• Не требует инструментов для монтажа - экономит время при установке
• Стандартные размеры обеспечивают точное соответствие каналам ELECOR
• Чёрный цвет маскирует следы эксплуатации и выглядит аккуратно
• Высокая химическая стойкость - не реагирует на бытовые моющие средства
• Легко заменяется при необходимости ремонта

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на длительное UV-воздействие
• Не рекомендуется использовать при температурах ниже -15C - возможна хрупкость материала
• Не подходит для высоких нагрузок - не является несущим элементом, только декоративно-защитный компонент
• Не совместим с кабель-каналами других серий, кроме ELECOR и ECOLINE - из-за различий в форме и размерах защёлок

Примеры использования

• Обрамление поворотов кабель-каналов в офисах при прокладке сетевых и силовых линий
• Заключение трассы вдоль стен в квартирах и домах при скрытой проводке
• Формирование углов на производственных участках рядом с оборудованием
• Сборка распределительных щитов с наружной маршрутизацией кабелей

Практические советы

• Перед монтажом проверьте, чтобы края кабель-канала были ровно срезаны - иначе защёлка не зафиксируется
• При работе в холодном помещении (близко к -15C) нагрейте уголок руками перед установкой - это повысит пластичность ПВХ
• Не используйте силовые методы при защёлкивании - приложите равномерное давление по всей длине
• Комплект из 4 штук достаточно для одного полноценного поворота (по одному на каждый край канала)
• Артикул el-kk10d-n-040-025-k02 - единственный код для заказа этого конкретного уголка; другие аналоги могут не подходить по форме
