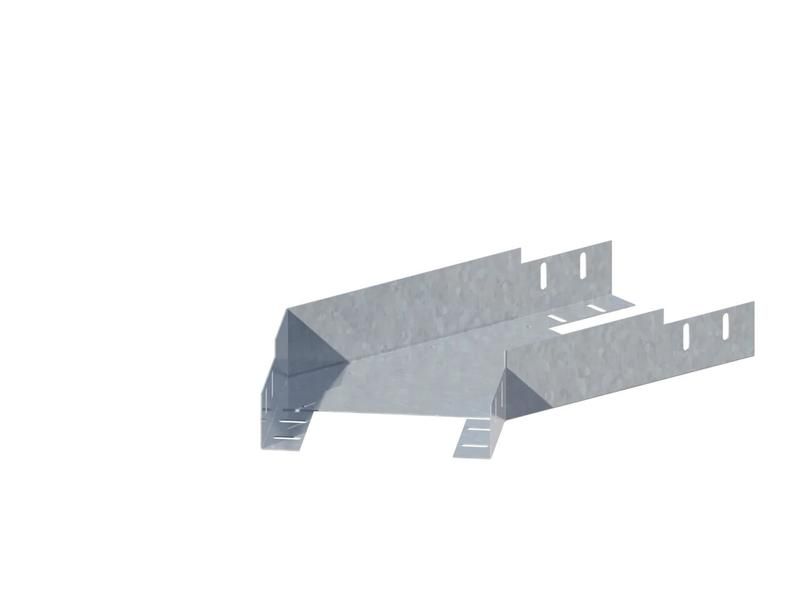

Лоток монтажный угловой 45 горизонтальный ЛУ45Г.200.65.488.0,7.2 - Н0122340414 СОЭМИ

Лоток монтажный угловой 45 градусов горизонтальный 200х65 сталь 0.7мм - элемент кабельной трассы, предназначенный для изменения направления проводов и кабелей под углом 45°. Бренд СОЭМИ выпускает этот лоток в оцинкованном исполнении, соответствующем ТУ 3449-010-05774835-2005, что обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Лоток монтажный угловой 45 градусов горизонтальный 200х65 сталь 0.7мм используется для формирования поворотов в кабельных трассах. Подходит для прокладки силовых, управляющих и слаботочных кабелей в местах, где требуется изменить направление трассы - например, при обходе колонн, перегородок или переходе между этажами. Применяется в промышленных объектах, энергообъектах, на заводах, в распределительных щитовых и серверных помещениях. Может использоваться как в горизонтальных, так и в вертикальных участках трассы.

Технические характеристики

• Угол поворота: 45°
• Размеры: ширина 200 мм, высота 65 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Длина: 488 мм
• Покрытие: цинк, серебристо-серый цвет
• Тип соединения: винтовой (болты и гайки)
• Климатическое исполнение: УТ2,5 - устойчив к температурным перепадам и повышенной влажности
• Соответствие: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 45 градусов горизонтальный 200х65 сталь 0.7мм совместим с другими элементами кабельной системы того же размера (200×65 мм) от бренда СОЭМИ. Для сборки используются болты M6 или M8 - они входят в комплектацию или заказываются отдельно. Монтаж выполняется на опорные кронштейны или крепится к стене/потолку с помощью анкеров. Важно соблюдать равномерную нагрузку на все точки крепления. Не допускается использование с лотками другого профиля - это нарушает герметичность и механическую целостность трассы.

Безопасность и стандарты

Изделие выполнено в соответствии с техническими условиями ТУ 3449-010-05774835-2005, которые регламентируют прочность, коррозионную стойкость и геометрические параметры. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и длительную защиту от ржавчины. Климатическое исполнение УТ2,5 позволяет применять лоток в закрытых помещениях с возможностью воздействия влаги, пыли и перепадов температуры до +40C и ниже -25C.

Преимущества

• Оцинкованная сталь защищает от коррозии даже в условиях повышенной влажности
• Точная геометрия угла 45° обеспечивает плавный переход кабелей, снижая риск повреждения изоляции
• Винтовое соединение позволяет легко демонтировать и переустанавливать элемент
• Стандартные размеры обеспечивают совместимость с большинством систем кабельного лотка 200×65 мм
• Производство по ТУ гарантирует стабильное качество партий

Ограничения применения

• Не предназначен для открытого монтажа в условиях постоянного прямого контакта с осадками - требует защиты от атмосферных влияний
• Не рекомендуется использовать в химически агрессивных средах (например, в кислотных производствах) - цинк может разрушаться
• Не подходит для кабелей с внешним диаметром более 40–45 мм - возможны трудности с заполнением и перегревом
• Не является несущим элементом - не выдерживает вес оборудования, только кабельной нагрузки

Примеры использования

• Переход кабельной трассы вокруг технологической колонны в цехе
• Смена направления трассы при выходе из шахты лифта в машинный зал
• Формирование поворота в распределительном щите при ограниченном пространстве
• Обход препятствий в серверной комнате при прокладке сетевых кабелей

Практические советы

• При монтаже проверьте, чтобы внутренний радиус поворота не был меньше минимального допустимого для используемых кабелей - иначе есть риск повреждения жил
• Для удобства сборки предварительно разложите все элементы трассы на полу, чтобы убедиться в правильности углов и длины
• При установке в вертикальной плоскости обязательно фиксируйте лоток через каждые 1,5 метра
• При необходимости комбинируйте с лотком 135° - тогда можно получить плавный S-образный поворот без острых изгибов
• Проверяйте соответствие длины 488 мм при расчете шага креплений - это стандартная длина для данного типа лотка от СОЭМИ
