Лоток монтажный угловой 90 горизонтальный ЛУ90Г.100.100.328.0,7.2 - Н0122310612 СОЭМИ

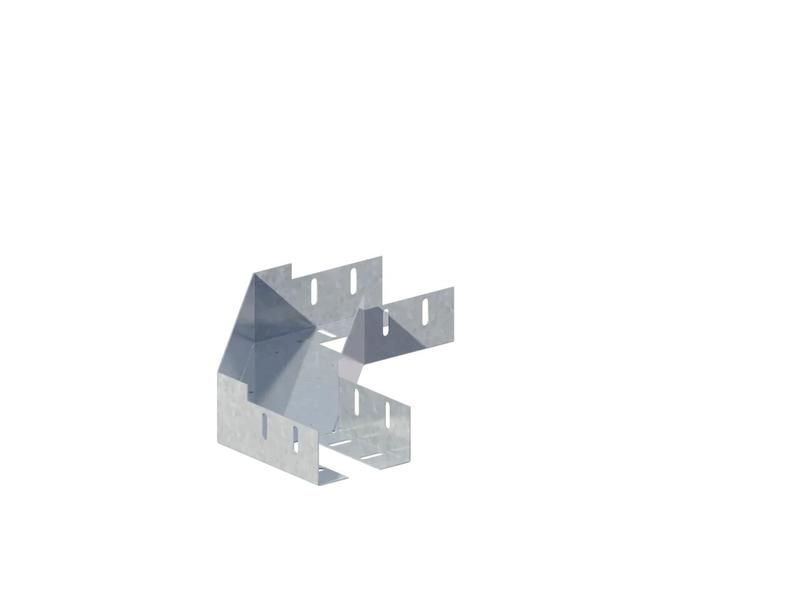

Угол для лотка горизонтальный 90 градусов 100х100 сталь 0.7 мм оцинкованный ЛМс-90Г, ЛУ90Г.100.100.328.0,7.2 используется для изменения направления кабельной трассы под прямым углом. Этот элемент обеспечивает надежный переход между участками лотка, сохраняя целостность прокладки кабелей. Продукт произведен компанией СОЭМИ Ст.Оскол и соответствует техническим условиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Угол для лотка горизонтальный 90 градусов 100х100 сталь 0.7 мм оцинкованный ЛМс-90Г применяется для создания поворотов в кабельных трассах. Подходит как для горизонтальных, так и для вертикальных изменений направления при использовании нескольких элементов. Обеспечивает плавный проход кабелей без перегибов и механических повреждений. Часто используется в промышленных объектах: на заводах, в распределительных пунктах, на станциях автоматизации, в системах энергообеспечения зданий.

Технические характеристики

• Угол поворота: 90 градусов - позволяет выполнять прямые изгибы трассы;
• Размеры сечения: 100×100 мм - совместим с лотками такого же формата;
• Длина элемента: 328 мм - оптимальна для соединения с прямыми участками;
• Материал: сталь с толщиной 0,7 мм - обеспечивает жесткость при минимальном весе;
• Покрытие: оцинкованное по методу Сендзимира - защищает от коррозии в условиях повышенной влажности;
• Цвет: серый - стандартный цвет оцинкованной стали;
• Климатическое исполнение: УТ2,5 - работает при температуре от −40C до +40C и в условиях умеренной влажности;
• Тип крепления: винтовое - фиксируется болтами к основному лотку через предварительно просверленные отверстия;
• Стандарт: ТУ 3449-010-05774835-2005 - регламентирует геометрию, прочность и качество покрытия.

Совместимость и монтаж

Угол для лотка горизонтальный 90 градусов 100х100 сталь 0.7 мм оцинкованный ЛМс-90Г совместим с другими элементами лотковых систем того же сечения - 100×100 мм - от производителей, соблюдающих указанные ТУ. Для установки требуется выровнять поверхности примыкающих прямых участков лотка. Крепление выполняется саморезами или болтами M6–M8 через подготовленные отверстия по боковым стенкам. Рекомендуется использовать герметичные шайбы при монтаже в помещениях с повышенной влажностью. Монтаж возможен как на стене, так и на потолке с применением кронштейнов или хомутов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, которые гарантируют механическую прочность, однородность цинкового слоя и соответствие габаритным параметрам. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Элемент не содержит опасных веществ и безопасен при обращении и монтаже. Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - для таких условий требуются специальные материалы.

Преимущества

• Оцинкование по методу Сендзимира обеспечивает равномерное и долговечное покрытие - служит дольше обычного холодного цинкования;
• Жесткая конструкция из стали 0,7 мм выдерживает нагрузку от массы кабелей и внешних воздействий без деформаций;
• Стандартизованные размеры позволяют легко заменить или дополнить существующую трассу без доработок;
• Подходит для быстрого монтажа даже в ограниченных пространствах благодаря компактной форме;
• Не требует дополнительной защиты после установки - готов к работе сразу после сборки.

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - уровень защиты IP не указан и не предусмотрен;
• Не рекомендуется применять в агрессивных химических средах - цинк может разрушаться под действием кислот и солей;
• Толщина металла 0,7 мм ограничивает использование в местах с высокими ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты;
• Не подходит для кабелей с большим радиусом изгиба - внутренний угол поворота может вызвать перегиб жестких проводов.

Примеры использования

• Переход кабельной трассы от потолка к стене в производственном цехе;
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых;
• Формирование поворота в многоканальных лотках на АЗС или в тепловых пунктах;
• Соединение двух горизонтальных секций лотка при изменении направления вдоль технологического корпуса.

Практические советы

• При заказе проверьте, что все элементы системы имеют одинаковое сечение - 100×100 мм - и совпадают по типу крепления;
• Для удобства сборки используйте шаблон для разметки отверстий под болты - это исключит перекосы;
• Если трасса проходит в сыром помещении, дополнительно смажьте места соединений антикоррозийной смазкой;
• Не затягивайте крепеж слишком сильно - это может деформировать тонкий металл 0,7 мм;
• Угол для лотка горизонтальный 90 градусов 100х100 сталь 0.7 мм оцинкованный ЛМс-90Г можно комбинировать с аналогичными элементами 45° и 135° для сложных маршрутов.
