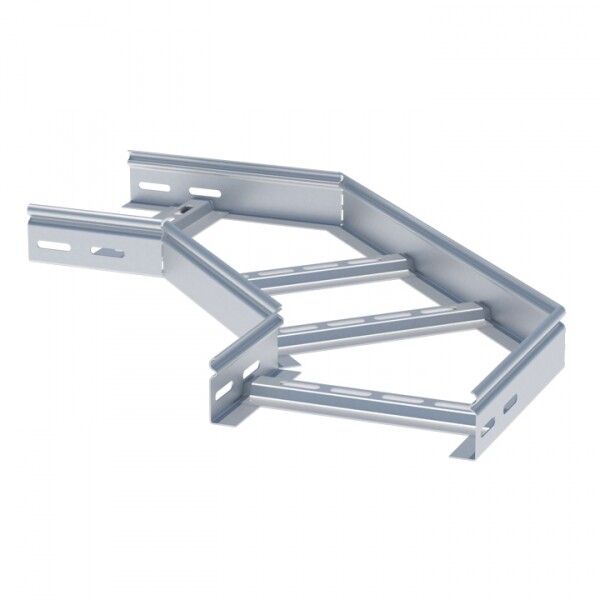

Угол для лотка горизонтальный 90град. 50х300мм EKF glt9050300

Угол горизонтальный лестничный 90 град. 50x300мм от EKF - элемент для изменения направления кабельной трассы в горизонтальной плоскости на базе лестничных лотков. Артикул glt9050300 совместим с лотками шириной 300 мм и высотой 50 мм, обеспечивает надёжное соединение с интегрированным разъёмом и устойчив к коррозии благодаря цинковому покрытию.

Назначение и область применения

Угол горизонтальный лестничный 90 град. 50x300мм применяется для поворота кабельных трасс под прямым углом вдоль горизонтальных участков лестничных лотков. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зонах, офисах, жилых комплексах и на транспорте. Используется там, где требуется сохранить целостность трассы при смене направления без дополнительных переходников.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры лотка: ширина 300 мм, высота 50 мм
• Материал: сталь с толщиной стенки 0,8 мм
• Покрытие: цинк - защищает от коррозии, соответствует требованиям ГОСТ 1759.4
• Внутренний радиус поворота: 300 мм - обеспечивает минимальный изгиб кабелей
• Тип профиля: открытый, перфорированный - позволяет легко фиксировать кабели и провода
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость в дополнительных болтовых соединениях
• Цвет: светло-серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Угол горизонтальный лестничный 90 град. 50x300мм совместим с лестничными лотками EKF-Line того же размера - 300×50 мм. Монтаж выполняется путём вставки в торец основного лотка до щелчка - интегрированный замок обеспечивает плотное и прочное соединение без инструментов. Для усиления в условиях вибраций рекомендуется дополнительно закрепить саморезами через отверстия в перфорированном профиле. Установка возможна как на потолке, так и на стене, при условии соблюдения нагрузки на крепление.

Преимущества

• Интегрированный разъём снижает время монтажа и исключает риск плохого контакта между элементами
• Цинковое покрытие увеличивает долговечность в помещениях с повышенной влажностью
• Перфорация по всей поверхности позволяет удобно фиксировать кабели хомутами или креплениями
• Жёсткая конструкция из стали 0,8 мм выдерживает механические нагрузки при заполнении лотка кабелями
• Светло-серый цвет соответствует стандартному оформлению систем EKF-Line, обеспечивая эстетичную интеграцию

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте шарнирные углы для изменения направления вверх/вниз
• Не рассчитан на внешнюю установку без защиты от осадков - хотя цинк устойчив к коррозии, длительное воздействие воды требует дополнительной герметизации
• Подходит только для лотков шириной 300 мм и высотой 50 мм - несовместим с другими размерами
• Не используется в средах с агрессивными химическими веществами - цинк не выдерживает кислот и щелочей

Примеры использования

• Поворот трассы вдоль коридора в офисном здании, где необходимо обойти колонну
• Смена направления кабельной трассы на производстве при переходе от одной секции станка к другой
• Обход препятствий в распределительных щитовых помещениях
• Прокладка кабелей в многоквартирных домах при прокладке лестничных лотков вдоль стен

Практические советы

• Перед монтажом проверьте внутренний радиус 300 мм - он должен соответствовать минимальному допустимому радиусу изгиба применяемых кабелей
• При использовании в местах с частыми вибрациями (например, рядом с насосами) закрепите угол двумя саморезами через перфорацию
• Не перегружайте лоток - максимальная нагрузка зависит от типа кабелей; учитывайте вес и количество проводов при комплектации
• При необходимости удлинения трассы - используйте прямые участки EKF-Line такого же размера, чтобы сохранить единый тип соединения
• Артикул glt9050300 - часть серии EKF-Line; для унификации системы выбирайте все элементы из этой же серии
