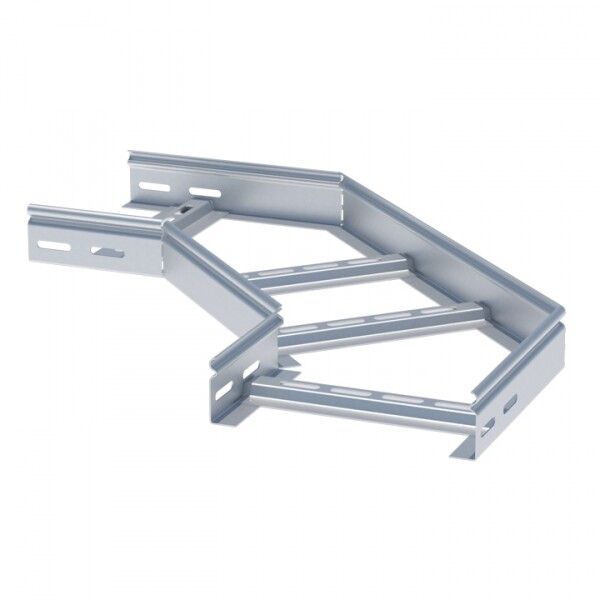

Угол для лотка горизонтальный 90град. 80х500мм EKF glt9080500

Угол горизонтальный лестничный 90 градусов 80x500мм от EKF (артикул glt9080500) предназначен для плавного изменения направления кабельной трассы в горизонтальной плоскости на базе лестничных лотков. Изделие совмещает прочность стали с защитой от коррозии и интегрированный соединительный узел, что ускоряет монтаж и повышает надёжность соединений.

Назначение и область применения

Угол горизонтальный лестничный 90 градусов 80x500мм используется для поворота кабельных трасс под прямым углом между участками лестничных лотков. Применяется в системах распределения силовых и слаботочных кабелей в зданиях: офисах, промышленных цехах, транспортных терминалах, жилых комплексах. Подходит для трасс, где требуется сохранить целостность проводки при смене направления без использования дополнительных элементов.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает чёткий перепад направления без защемления кабелей;
• Размеры: высота 80 мм, ширина 500 мм - соответствует стандартным лестничным лоткам этого формата;
• Материал: сталь оцинкованная с толщиной 0,8 мм - гарантирует механическую прочность и долговечность;
• Покрытие: цинк - защищает от коррозии даже в условиях повышенной влажности;
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Тип ступени: перфорированный профиль - обеспечивает вентиляцию и удобство фиксации кабелей хомутиками;
• Тип бокового профиля: открытый - упрощает установку и контроль состояния кабелей;
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость в дополнительных болтовых соединениях;
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line;
• Гарантийный срок: 36 месяцев - подтверждает соответствие требованиям к качеству и долговечности.

Совместимость и монтаж

Угол горизонтальный лестничный 90 градусов 80x500мм совместим с лестничными лотками EKF-Line того же размера (80×500 мм). Интегрированный соединительный разъём позволяет закрепить угол одним движением - достаточно совместить кромки с основным лотком и зафиксировать его самонарезающими винтами через предварительно подготовленные отверстия. Монтаж выполняется без сварки, клепки или дополнительных переходников. Для точного выравнивания рекомендуется использовать уровень и временные крепления до окончательной затяжки.

Преимущества

• Интегрированный разъём снижает время монтажа на 30–40% по сравнению с классическими вариантами;
• Оцинкованная сталь устойчива к воздействию влаги, химических сред и механических нагрузок;
• Открытые боковые профили позволяют легко контролировать состояние кабелей и выполнять модификации трассы;
• Перфорация на дне лотка даёт возможность крепить кабели хомутиками без демонтажа угла;
• Серый цвет и единый дизайн обеспечивают эстетичную интеграцию в системы EKF-Line.

Ограничения применения

• Не предназначена для вертикальных поворотов - используйте шарнирные вертикальные углы для изменения высоты трассы;
• Не подходит для кабелей с внешним диаметром более 30 мм без проверки радиуса изгиба - внутренний радиус 300 мм требует соблюдения норм прокладки;
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах) - цинковое покрытие имеет ограниченную устойчивость к сильнокислым веществам;
• Не является взрывозащитным устройством - не применяйте в зонах с риском возгорания или взрыва без дополнительной защиты.

Примеры использования

• Поворот трассы вдоль стен в административных корпусах при прокладке кабелей от этажных щитов к рабочим местам;
• Обход колонн и инженерных коммуникаций в производственных помещениях;
• Соединение горизонтальных участков лотков в многоквартирных домах при организации систем видеонаблюдения и связи;
• Прокладка кабелей в серверных и телекоммуникационных шкафах с компактным расположением оборудования.

Практические советы

• Перед монтажом проверьте, чтобы лотки перед и после угла имели одинаковый размер - несоответствие вызывает перекос и напряжение в кабелях;
• При использовании в длинных трассах с большим числом поворотов - рассчитывайте суммарный радиус изгиба, чтобы не превысить допустимый для типа кабеля;
• Затягивайте крепёж равномерно - перекосы могут деформировать профиль и нарушить герметичность соединения;
• При необходимости замены или расширения трассы - угол легко демонтируется без повреждения соседних элементов благодаря разъёмному соединению;
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места соединений на предмет появления белого налёта - это признак начала коррозии, требующий обработки антивандальным составом.
