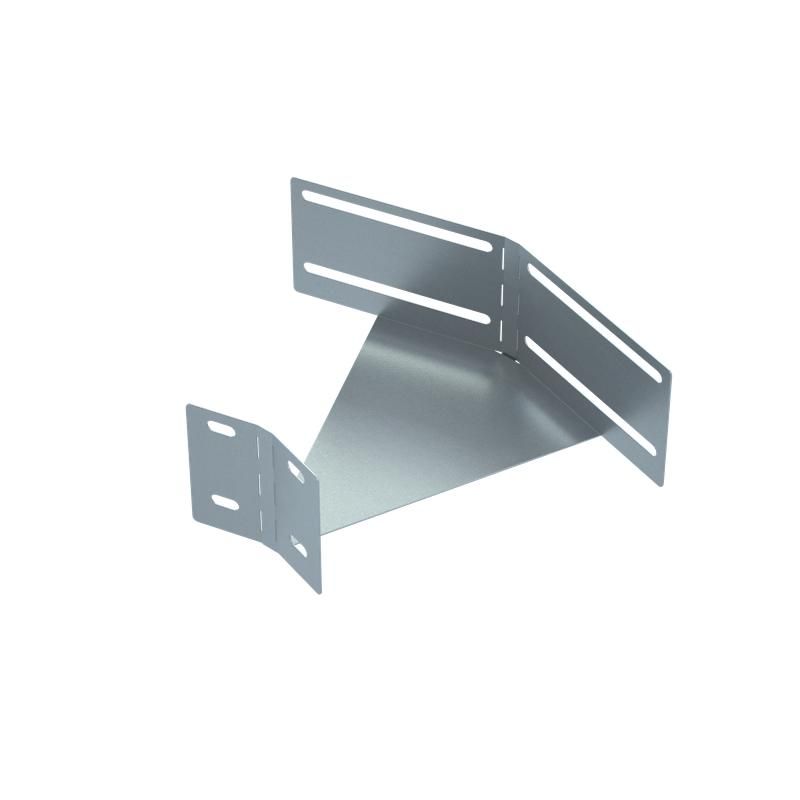

Изменяемый горизонтальный угол 0-45 гр. 100х100 мм "ПЛЮС" HD | IGLplus100-100 КМ-Профиль PL12412

Угол для лотка горизонтальный изменяемый 0–45 градусов 100×100 мм сталь оцинкованная КМ-Профиль IGLplus100-100 HD обеспечивает плавный переход кабельной трассы в горизонтальной плоскости, сохраняя целостность проводов и упрощая сборку сложных маршрутов. Этот элемент из серии PLUS совмещает надёжность стали с защитным цинкованием, что делает его подходящим для промышленных и внешних условий.

Назначение и область применения

Угол для лотка горизонтальный изменяемый 0–45 градусов 100×100 мм сталь оцинкованная КМ-Профиль IGLplus100-100 HD предназначен для создания плавных поворотов кабельных трасс в горизонтальной плоскости. Он позволяет избежать острых перегибов, которые могут повредить изоляцию кабелей при прокладке. Применяется в системах кабельных лотков на объектах промышленного, жилого и коммерческого назначения - например, в цехах, серверных, АЗС, транспортных терминалах и на открытых площадках.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45° - можно задавать нужный радиус изгиба прямо на месте монтажа;
• Внутренний радиус: 100 мм - соответствует минимальному допустимому радиусу изгиба для большинства силовых и контрольных кабелей;
• Размеры: ширина 100 мм, высота 100 мм - совместим с лотками того же формата;
• Материал: сталь оцинкованная, толщиной 1 мм - прочная, но лёгкая конструкция;
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - устойчиво к коррозии даже во влажной среде;
• Огнестойкость: да - не поддерживает горение, безопасен при повышенных температурах;
• Цвет: серый - стандартный цвет оцинкованной стали, не требует окраски;
• Конструктивное исполнение: регулируемая секция - позволяет менять угол без замены детали;
• Тип соединения: с интегрированным соединителем - фиксируется без дополнительных болтов или хомутов.

Совместимость и монтаж

Угол для лотка горизонтальный изменяемый 0–45 градусов 100×100 мм сталь оцинкованная КМ-Профиль IGLplus100-100 HD совместим с любыми лотками серии PLUS и другими изделиями того же размера (100×100 мм). Интегрированный соединитель позволяет зафиксировать его к смежным участкам лотка одним движением - достаточно совместить кромки и защёлкнуть. Для монтажа не нужны инструменты, кроме плоскогубцев для выравнивания. Установка возможна как на стене, так и на потолке, в том числе в местах с ограниченным доступом.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - гарантирует качество цинкового покрытия;
• Соответствует ГОСТ 15150-69 - рассчитан на работу в условиях умеренного климата, включая повышенную влажность и слабую коррозионную активность окружающей среды;
• Огнестойкость подтверждена - не распространяет пламя, не выделяет токсичных газов при нагреве;
• Не содержит свинца и других запрещённых веществ - экологически безопасен.

Преимущества

• Регулируемый угол снижает количество типоразмеров в запасе - один элемент заменяет несколько фиксированных углов;
• Интегрированный соединитель экономит время монтажа и исключает потерю крепёжа;
• Горячее цинкование обеспечивает долгий срок службы - до 25 лет в условиях умеренной коррозии;
• Лёгкий вес и компактность позволяют легко транспортировать и устанавливать в труднодоступных зонах;
• Подходит для прокладки кабелей любого типа - от силовых до сигнальных и оптоволоконных.

Ограничения применения

• Не рекомендован для установки в агрессивных средах: химических цехах, морских портах, зонах с постоянным воздействием солевых растворов - цинк может разрушаться быстрее;
• Не предназначен для вертикальных поворотов - только для горизонтальных;
• Толщина металла 1 мм достаточна для легких нагрузок, но не рассчитана на механические удары или давление от тяжёлых кабелей в больших количествах - при необходимости используйте усиленные лотки;
• При температуре выше +70 C возможно снижение адгезии цинкового слоя - не применять рядом с источниками сильного теплового излучения.

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе;
• Обвод препятствия (трубопровода, вентиляционного канала) в офисном здании;
• Создание плавного входа в распределительный щит снизу;
• Прокладка кабелей на крыше здания с необходимостью смены направления;
• Сборка трассы в туннеле или подземном паркинге с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал требованиям кабеля - особенно важны для многожильных и чувствительных к изгибам проводов;
• При использовании в сырых помещениях дополнительно контролируйте герметичность стыков - хотя сам угол оцинкован, соединения могут пропускать влагу;
• Не затягивайте соединители слишком сильно - это может деформировать профиль и нарушить регулировку угла;
• Если требуется частая смена направления трассы - закажите сразу несколько единиц IGLplus100-100 HD; они взаимозаменяемы и стандартизированы;
• При работе с крупными пучками кабелей убедитесь, что суммарный диаметр не превышает 70% внутреннего объёма лотка - иначе возникнет риск перегрева.
