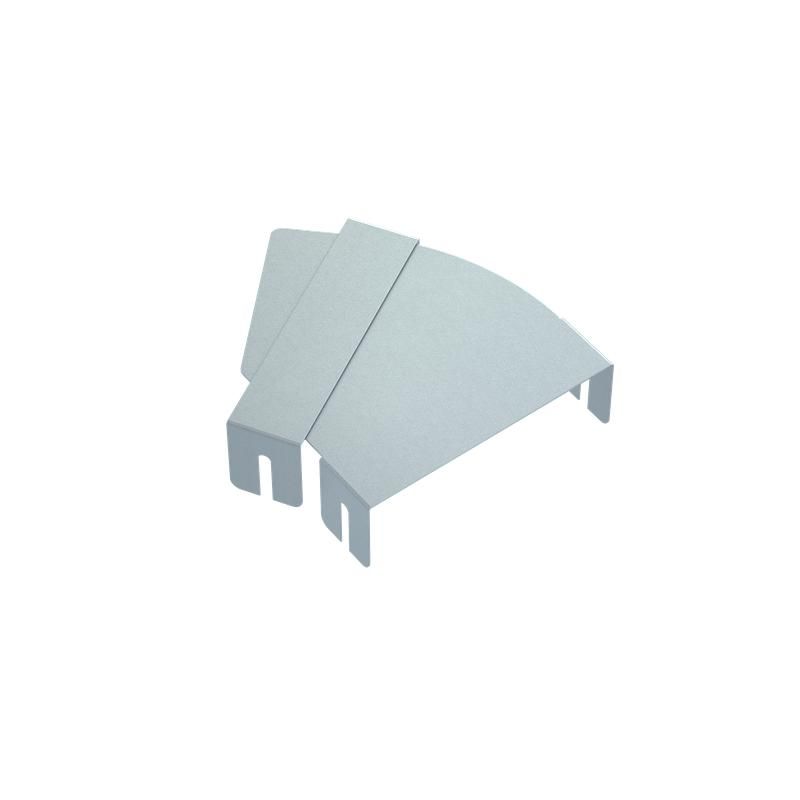

Крышка для угла горизонтального изменяемого 0-45град. осн.100 сталь "ПЛЮС" KIGLplus100 HD гор. оцинк. КМ PL12420 КМ-Профиль

Крышка для угла горизонтального изменяемого 0–45 градусов основание 100 мм сталь горизонтальная оцинкованная КМ - элемент системы кабельных трасс, обеспечивающий защиту и герметичность соединений в местах изменения направления трассы. Произведена компанией КМ-Профиль, артикул pl12420, предназначена для использования в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Крышка для угла горизонтального изменяемого 0–45 градусов основание 100 мм сталь горизонтальная оцинкованная КМ служит для закрывания и защиты кабельной трассы в месте изгиба под углом до 45°. Применяется там, где требуется сохранить целостность проводов и кабелей при изменении направления трассы в горизонтальной плоскости. Подходит для установки в промышленных зонах, офисных комплексах, жилых домах, на открытых участках и в помещениях с высокой влажностью - например, в подвалах, на эстакадах, в туннелях или на производственных линиях.

Технические характеристики

• Угол регулировки: 0–45° - позволяет адаптировать положение крышки под нужный угол изгиба трассы без замены детали;
• Основание: 100 мм - совместима с лотками и уголками серии PLUS с аналогичным размером;
• Материал: сталь - обеспечивает прочность и долговечность;
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже в агрессивных средах;
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы КМ-Профиль;
• Тип крепления: защелкивание - быстрая установка и демонтаж без инструментов;
• Соответствие ГОСТ 15150-69 - допущена к использованию в условиях умеренного климата и слабокоррозийной среды.

Совместимость и монтаж

Крышка для угла горизонтального изменяемого 0–45 градусов основание 100 мм сталь горизонтальная оцинкованная КМ совместима исключительно с уголками серии PLUS того же размера - 100 мм. Устанавливается на уже смонтированный поворотный угол, после чего фиксируется защелкиванием по бортам. Для надежности рекомендуется дополнительно привинтить крышку саморезами через предварительно подготовленные отверстия - особенно в вибрационных зонах. Снимать крышку можно в любое время: достаточно отжать защелки, чтобы получить доступ к кабелям для обслуживания или диагностики.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы более 15 лет в условиях умеренной влажности;
• Эксплуатация разрешена в соответствии с ГОСТ 15150-69 (климатическое исполнение UHL1–UHL4);
• Не содержит токсичных материалов - безопасна для персонала и окружающей среды.

Преимущества

• Регулируемый угол - одна крышка заменяет несколько фиксированных вариантов, снижает запас на складе;
• Застёжка типа “защелкивание” - экономит время при монтаже и сервисном обслуживании;
• Высокая коррозионная стойкость - не требует дополнительной окраски или антикоррозийной обработки;
• Интеграция в единую систему КМ-Профиль - все компоненты взаимозаменяемы и стандартизированы.

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных изменений направления;
• Не рассчитана на ударные нагрузки или давление свыше 500 Н/м² - не использовать как рабочую платформу;
• Не рекомендовано применение в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами);
• При температуре ниже –40C возможна потеря эластичности защелок - проверьте условия эксплуатации.

Примеры использования

• На заводе: защита силовых кабелей вдоль конвейера, где трасса меняет направление под 30°;
• В торговом центре: скрытие кабелей связи в потолочном коробе с поворотом у колонны;
• На автостоянке: прокладка кабелей освещения под навесом, где необходимо обойти опору;
• В лаборатории: организация кабельного канала вокруг оборудования с частыми перемещениями.

Практические советы

• Перед монтажом убедитесь, что угол трассы точно установлен - крышка должна плотно прилегать по всей длине;
• При работе в сыром помещении проверяйте состояние защелок каждые 6 месяцев - они могут забиваться пылью или ржавчиной;
• Если вы используете кабели большого диаметра, убедитесь, что внутренний объем крышки достаточен - не перегружайте канал;
• Артикул pl12420 всегда заказывайте вместе с соответствующими уголками серии PLUS - совместимость гарантирована только внутри одной серии.
