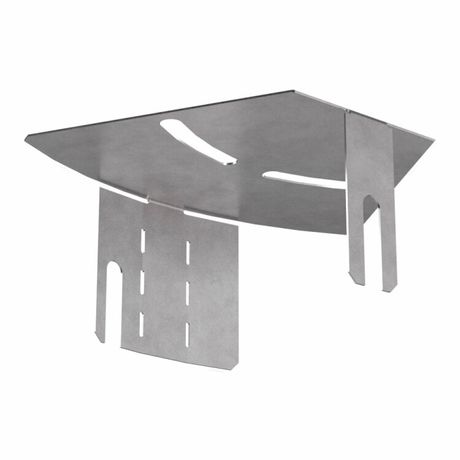

Крышка для угла горизонтального изменяемого 0-45град. осн. 100 Стандарт Промрукав PR16.1004 Строитель

Крышка угла горизонтального изменяемого 0–45 градусов Стандарт 100 Промрукав - это металлический аксессуар для защиты кабелей в местах изменения направления кабельного лотка. Изготовлена из оцинкованной стали с высокой стойкостью к коррозии, совместима с системами Промрукав и предназначена для установки внутри зданий и под навесом.

Назначение и область применения

Крышка угла Стандарт 100 Промрукав используется для закрывания горизонтальных угловых соединений кабельных лотков, где меняется направление трассы в пределах 0–45°. Она защищает кабели от механических воздействий, пыли и случайных прикосновений. Подходит для промышленных объектов, производственных цехов, автоматизированных линий, конвейеров и распределительных щитов.

Технические характеристики

• Тип изделия: крышка горизонтального угла с регулируемым углом от 0 до 45°
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80C до +150C
• Совместимость: с кабельными лотками серии Стандарт 100 Промрукав
• Тип крепления: привинчивание саморезами через предварительно подготовленные отверстия

Совместимость и монтаж

Крышка угла Стандарт 100 Промрукав рассчитана исключительно на использование с кабельными лотками того же стандарта - 100 мм ширина основания. Монтируется после сборки самого уголка. Для фиксации используются саморезы по металлу (не входят в комплект). Открытые кромки позволяют легко выровнять крышку по контуру угла, даже если он установлен под нестандартным углом. Перед монтажом проверьте, чтобы внутренний радиус изгиба лотка соответствовал заявленному диапазону 0–45° - иначе крышка не будет плотно прилегать.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Цинковое покрытие по методу Сендзимира обеспечивает долговременную антикоррозийную защиту, что подтверждает соответствие нормам для промышленного оборудования. Климатическое исполнение УХЛ2 позволяет использовать продукцию в условиях повышенной влажности и перепадов температур, характерных для производственных площадок.

Преимущества

• Высокая прочность благодаря толщине 0,7 мм и качественной стали
• Защита от коррозии благодаря глубокому цинкованию - срок службы выше, чем у окрашенных аналогов
• Гибкость установки: угол можно менять в процессе монтажа, не требуя замены крышки
• Огнестойкость снижает риск возгорания в случае аварии
• Серый цвет не бросается в глаза, хорошо сочетается с большинством кабельных систем

Ограничения применения

• Не предназначен для открытого монтажа под прямыми осадками - требуется навес или корпус
• Не совместим с лотками других серий (например, Стандарт 150 или Mini)
• Запрещено применять при температурах ниже -80C - возможна хрупкость стали
• Не рекомендуется для использования в агрессивных средах (кислоты, щелочи, морская соль)
• Не является герметичной - не обеспечивает IP-защиту, не подходит для влажных зон без дополнительной изоляции

Примеры использования

• Закрытие угла между двумя участками кабельного лотка на конвейере в пищевой промышленности
• Формирование безопасного перехода кабелей в цехе с частыми перемещениями оборудования
• Обустройство трассы в распределительном пункте, где необходимо изменить направление лотка под 30°
• Монтаж в холодильных камерах с температурой -40C - благодаря УХЛ2 крышка сохраняет целостность

Практические советы

• Перед установкой убедитесь, что угол лотка точно отрегулирован - крышка не поддаётся значительному принудительному изгибанию
• Используйте саморезы длиной 6–8 мм с широкой шляпкой - они лучше фиксируются в тонкой стали
• При необходимости - нанесите слой противокоррозийной смазки на края крышки, особенно в зонах среза
• Не используйте болгарку для подгонки - она повредит цинковое покрытие; при необходимости подрезки - обработайте кромки специальным составом
• Проверяйте совпадение артикула Pr16.1004 с заказываемым лотком - только так гарантируется точная посадка
