Крышка для угла горизонтального изменяемого CPO 0-44 осн.300 | 38013 DKC ДКС

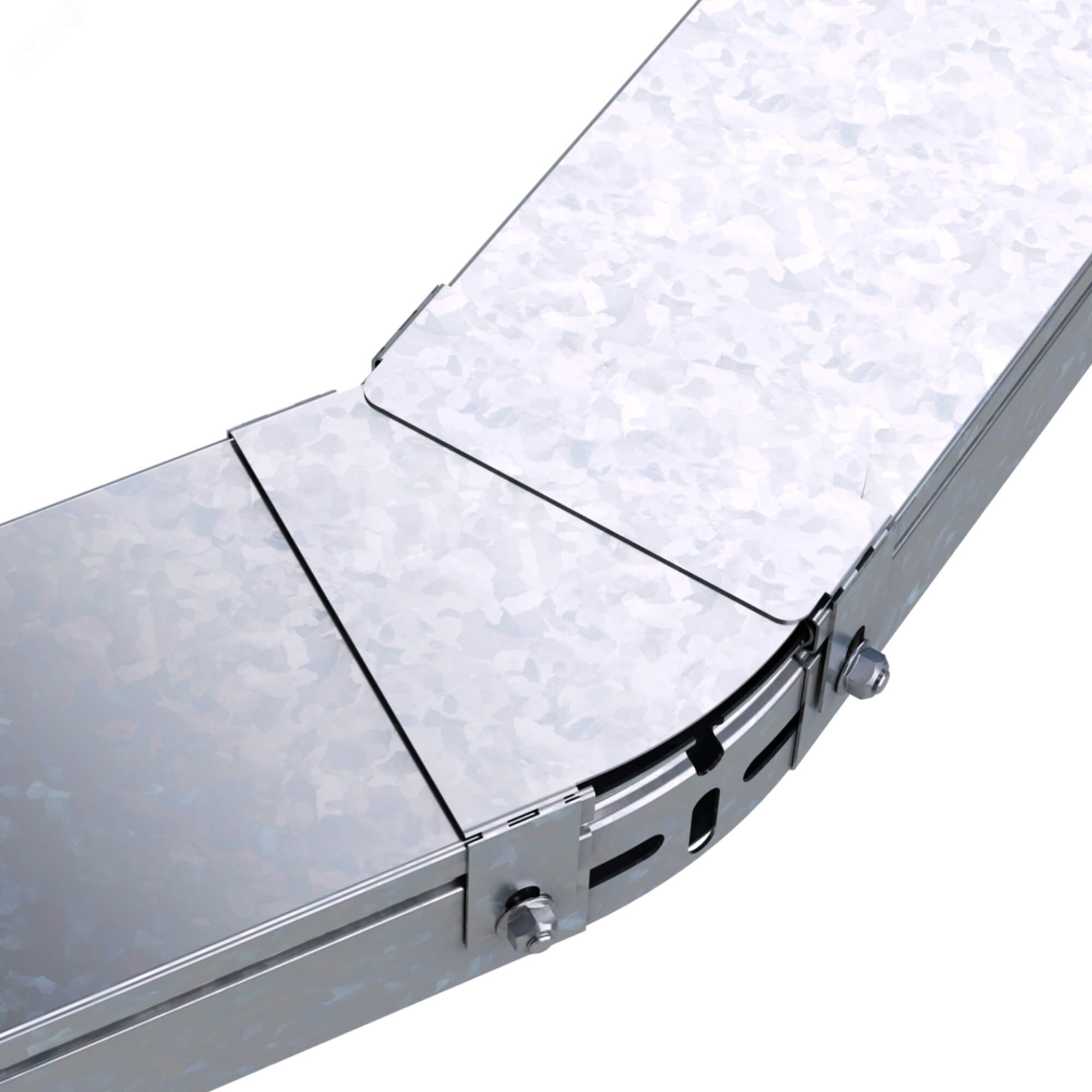

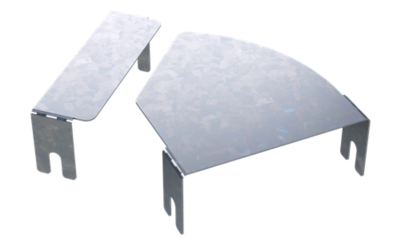

Крышка для угла горизонтального изменяемого угла CPO 0-44, CPO 0-45 основание 300 DKC - это защищающий элемент для кабельных систем серии S5 Combitech, обеспечивающий герметичность и безопасность проводов в местах изменения направления трассы. Применяется совместно с лотками шириной 300 мм, обеспечивает доступную регулировку угла до 45° и надёжную защиту от пыли и брызг воды.

Назначение и область применения

Крышка для угла горизонтального изменяемого угла CPO 0-44, CPO 0-45 основание 300 DKC предназначена для закрывания изгибов кабельной трассы в зонах с переменным углом наклона - например, где лотки соединяются под углом между 0° и 45°. Она защищает кабели от попадания пыли, влаги, механических ударов и стороннего вмешательства. Подходит для установки в промышленных помещениях, цехах, на объектах с высокой запылённостью или повышенной влажностью. Элемент используется исключительно с лотками серии S5 Combitech шириной 300 мм.

Технические характеристики

• Тип изделия: крышка на угол
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: оцинкованное, антикоррозийное, долговечное
• Угол регулировки: 0–45° (плавный, без фиксированных положений)
• Длина: 142 мм
• Тип крепления: привинчивание через винты
• Шарнирное крепление: да - позволяет менять угол без демонтажа
• Цвет: серый
• Максимальная степень защиты IP: 44 (защита от брызг воды со всех направлений и твердых частиц >1 мм)
• Совместимость с лотками: да, только с S5 Combitech 300 мм

Совместимость и монтаж

Крышка для угла горизонтального изменяемого угла CPO 0-44, CPO 0-45 основание 300 DKC совместима **только** с лотками серии S5 Combitech шириной 300 мм. Установка возможна только на уже смонтированные углы этого же типа. Монтаж выполняется путём привинчивания винтов к базовой раме угла - требуется шестигранник или крестовая отвёртка. Шарнирное устройство позволяет предварительно выставить нужный угол перед затяжкой, после чего крышка плотно фиксируется. Не рекомендуется использовать с другими сериями лотков - даже аналогичного размера - из-за различий в форме профиля и точках крепления.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для внутренней промышленной среды. Защита IP44 достигается благодаря плотному прилеганию крышки к основе и качественному покрытию. Наличие оцинкованного слоя по методу Сендзимира гарантирует длительную устойчивость к коррозии, что важно для работы в условиях перепадов температур и влажности. Сертификация по ГОСТ/IEC не указана - продукт является комплектующим элементом системы, а не самостоятельным оборудованием.

Преимущества

• Регулируемый угол - позволяет адаптировать крышку под реальные условия прокладки трассы без замены детали
• Высокая прочность материала - сталь с оцинковкой по Сендзимиру выдерживает нагрузки при монтаже и эксплуатации
• Лёгкий доступ к кабелям - можно временно снять крышку для обслуживания, не нарушая целостность всей системы
• Герметичность - снижает риск окисления контактов и пробоев из-за влаги
• Совместимость с существующей системой - легко интегрируется в готовые решения S5 Combitech

Ограничения применения

• Не вертикальные углы - только для горизонтальных изменяемых переходов
• Запрещено использование вне помещений без дополнительной защиты от осадков - IP44 недостаточен для открытого воздуха
• Не допускается применение с лотками других серий, даже при одинаковой ширине - форма крепёжных поверхностей отличается
• Не рассчитана на частую смену угла во время работы - шарнир не предназначен для постоянной регулировки под нагрузкой
• Длина 142 мм ограничивает её применение только на стандартном участке угла; длинные изгибы требуют нескольких элементов

Примеры использования

• Защита кабелей на конвейерных линиях, где лотки меняют направление под углом для обхода оборудования
• Формирование маршрута питания на станках с подвижными узлами, где необходимо сохранить гибкость трассы
• Прокладка силовых и сигнальных кабелей в сборочных цехах с ограниченным пространством
• Обустройство распределительных щитовых комнат с многоуровневыми кабельными маршрутами

Практические советы

• Перед монтажом проверьте соответствие угла лотка - он должен точно входить в диапазон 0–45°, иначе крышка не будет плотно прилегать
• Используйте винты того же класса corrosion resistance, что и сама крышка - лучше оцинкованные или нержавеющие
• При необходимости продлевания трассы используйте несколько таких крышек последовательно - они не должны перекрывать друг друга
• Не затягивайте винты слишком сильно - это деформирует тонкую стенку крышки и нарушит герметичность
• Проверяйте состояние покрытия каждые 6–12 месяцев в агрессивных средах - при появлении белого налёта (цинкатов) протрите поверхность сухой тканью
