Крышка для угла горизонтального изменяемого CPO 0-44 осн.100 | 38010 DKC ДКС

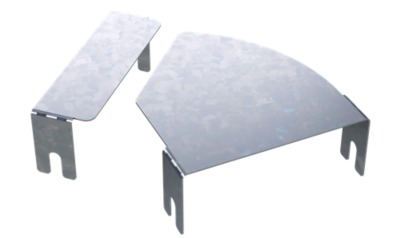

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 100 от DKC предназначена для защиты кабельных трасс на участках с регулируемым изгибом. Этот элемент серии S5 Combitech обеспечивает надёжную герметичность и механическую защиту при использовании с лотками шириной 100 мм.

Назначение и область применения

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 100 используется для закрывания уголковых соединений в системах кабельной канализации. Она защищает провода и кабели от пыли, брызг воды, случайного контакта и механических ударов. Применяется там, где требуется изменить направление трассы под любым углом от 0 до 45° - например, при проходе через перегородки, вокруг колонн или при переходе между уровнями оборудования.

Технические характеристики

• Тип изделия: крышка для угла с шарнирным креплением
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Цвет: серый
• Длина: 142 мм
• Ширина совмещаемого лотка: 100 мм
• Угол поворота: регулируемый от 0° до 45°
• Тип крепления: привинчивание болтами
• Огнестойкость: да
• Максимальный уровень защиты IP: 44 (защита от брызг воды и твердых частиц >1 мм)
• Совместимость: с любыми лотками серии S5 Combitech шириной 100 мм

Совместимость и монтаж

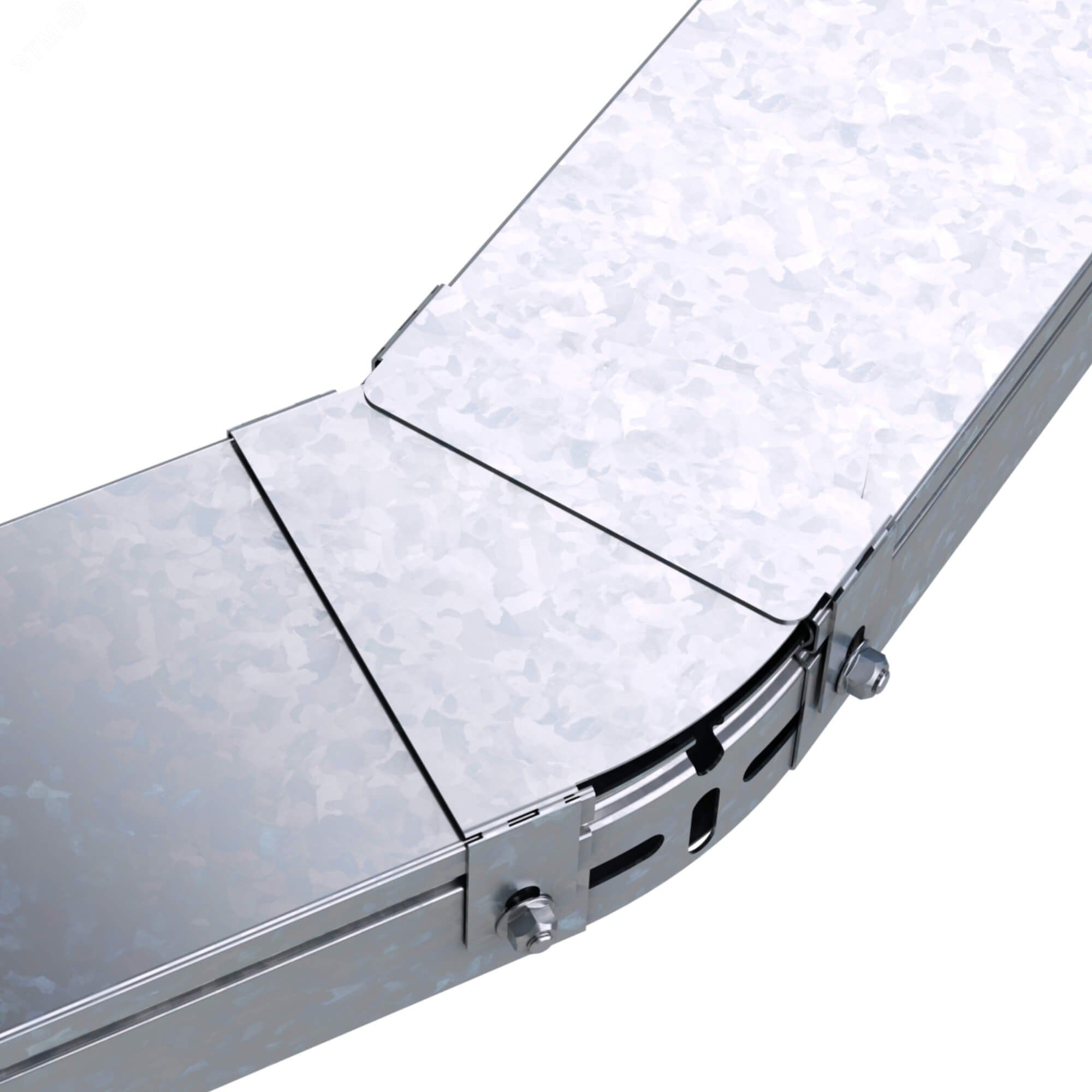

Крышка для угла горизонтального изменяемого угла CPO 0-44/0-45 основание 100 совместима исключительно с уголками серии S5 Combitech шириной 100 мм. Установка выполняется после сборки самого уголка. Для фиксации используются винты, которые затягиваются в предварительно подготовленные отверстия на корпусе уголка. Шарнирное устройство позволяет легко выставить нужный угол перед окончательной фиксацией. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости и выполнено из стали с термически стойким цинковым покрытием, что снижает риск возгорания и продлевает срок службы даже при повышенных температурах. Защита IP44 гарантирует безопасность работы в условиях повышенной влажности и запылённости, таких как производственные помещения, парковочные зоны или объекты ЖКХ.

Преимущества

• Горячеоцинкованная сталь обеспечивает долговечность и устойчивость к коррозии
• Регулируемый угол поворота до 45° позволяет адаптировать трассу под сложные конфигурации без замены комплектующих
• Шарнирное крепление упрощает установку и точную настройку положения
• Огнестойкость делает изделие подходящим для помещений с высокими требованиями к пожаробезопасности
• Совместимость с любыми лотками серии S5 Combitech уменьшает необходимость хранения множества видов аксессуаров

Ограничения применения

• Не для углов более чем 45° - использование вне этого диапазона нарушает герметичность и прочность крепления
• Подходит только для лотков шириной 100 мм; несовместима с другими размерами (например, 50 мм или 200 мм)
• IP44 недостаточен для постоянного контакта с водой или погружения - не рекомендуется для открытых площадок без дополнительной защиты
• Запрещается использовать в средах с агрессивными химическими веществами - цинковое покрытие не рассчитано на кислоты или щелочи

Примеры использования

• Защита кабелей на участке перехода между этажами в офисном здании
• Обводка трубопроводов или колонн в производственных цехах
• Формирование маршрутов кабелей в распределительных пунктах с ограниченным пространством
• Монтаж в местах, требующих частой переустановки оборудования (например, на конвейерах)

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - должна быть точно 100 мм, иначе крышка не будет плотно прилегать
• Настройте угол поворота до затяжки винтов - легкая коррекция возможна только до фиксации
• Используйте антикоррозийные смазки на резьбе винтов, особенно во влажных средах
• Не используйте этот элемент вместо прямых крышек - он не предназначен для прямых участков трассы
• Храните в сухом месте: хотя материал устойчив к коррозии, длительное воздействие сырости может вызвать образование белого налёта на цинке (не влияет на функциональность, но портит эстетику)
