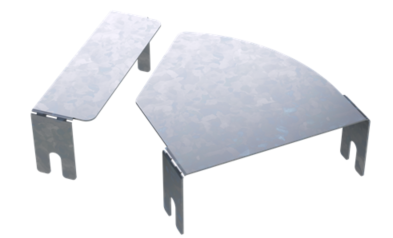

Крышка для угла горизонтального изменяемого CPO 0-44 осн.100, цинк-ламельный (аналог горячеоцинкованный) | 38010HDZL DKC ДКС

Крышка для угла горизонтального изменяемого угла CPO 0-44 основание 100 цинк-ламельное покрытие от DKC предназначена для защиты кабелей в системах лотков S5 Combitech, обеспечивая надежную герметизацию и механическую безопасность при регулируемых углах до 45°.

Назначение и область применения

Крышка для угла CPO 0-44 основание 100 цинк-ламельное покрытие используется для закрывания изменяемых углов в кабельных лотках серии S5 Combitech шириной 100 мм. Она защищает кабели от пыли, влаги, механических ударов и случайного доступа. Применяется в промышленных объектах, на производствах, в распределительных щитах, на конвейерах и других местах, где требуется гибкая трассировка кабелей под разными углами.

Технические характеристики

• Тип изделия: крышка для угла
• Материал: сталь оцинкованная
• Защитное покрытие: цинк-ламельное (на базе магниевой смолы с частицами алюминия и цинка)
• Угол поворота: регулируемый от 0° до 45°
• Длина: 142 мм
• Цвет: серый
• Тип крепления: привинчивание с помощью винтов
• Шарнирное крепление: да
• Совместимость с лотками: да (только с лотками S5 Combitech шириной 100 мм)
• Огнестойкость: да
• Максимальная степень защиты IP: 44 (пылевлагозащищенная)

Совместимость и монтаж

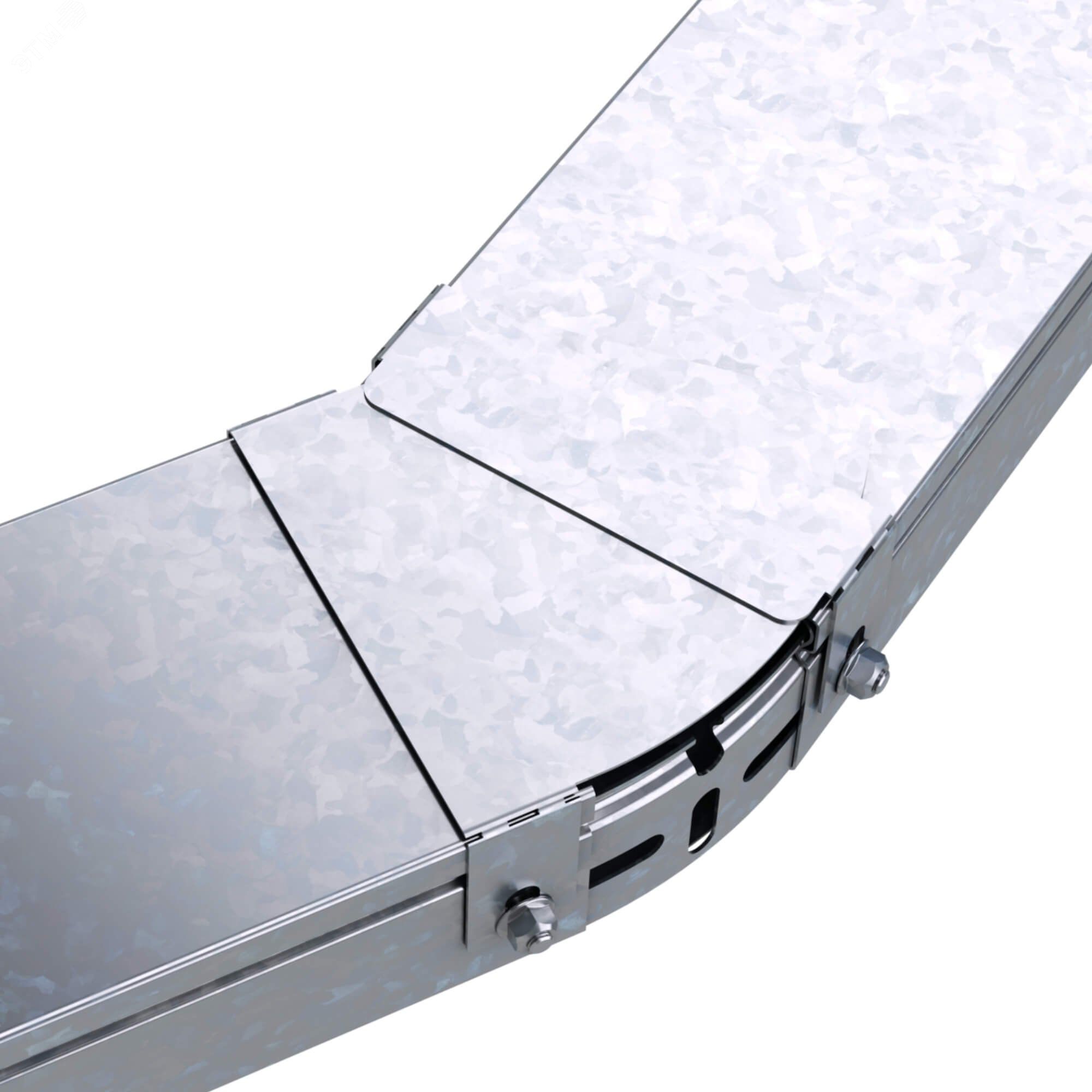

Крышка CPO 0-44 основание 100 цинк-ламельное покрытие совместима исключительно с угловыми элементами серии S5 Combitech шириной 100 мм. Установка выполняется путем фиксации винтами - необходимо использовать соответствующие крепежные отверстия на корпусе угла. Шарнирный механизм позволяет легко выставить нужный угол перед окончательным затягиванием винтов. Не рекомендуется использовать с другими сериями лотков - даже при совпадении ширины возможны проблемы с плотностью соединения и герметичностью.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и имеет повышенную стойкость к коррозии благодаря цинк-ламельному покрытию. По уровню защиты IP44 предотвращает попадание твердых предметов диаметром более 1 мм и брызг воды из любого направления. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, аналогичную горячему цинкованию, что делает продукт пригодным для работы в условиях высокой влажности и агрессивной среды.

Преимущества

• Гибкий угол поворота (0–45°) позволяет адаптировать трассировку под сложные конфигурации без замены комплектующих
• Цинк-ламельное покрытие обеспечивает долговечность в агрессивных средах - лучше, чем обычное цинкование
• Огнестойкость снижает риск распространения пламени в случае аварии
• Легко демонтируется и устанавливается - не требует специальных инструментов
• Поддерживает максимальную степень защиты IP44 при правильном монтаже

Ограничения применения

• Не подходит для лотков другой серии - даже если ширина совпадает, форма и крепления отличаются
• Не предназначена для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Запрещено использование в зонах с частыми температурными перепадами выше +60C или ниже –30C - материал теряет эластичность
• Не следует применять в средах с высоким содержанием кислот или щелочей - цинк-ламельное покрытие устойчиво, но не бесконечно

Примеры использования

• Защита кабелей на участках перехода между вертикальными и горизонтальными лотками на заводах
• Формирование углов в распределительных щитах с ограниченным пространством
• Прокладка силовых кабелей в помещениях с повышенной влажностью - например, на пищевых предприятиях
• Трассировка сигналов на конвейерных линиях, где требуется изменение направления под углом

Практические советы

• Перед установкой проверьте, чтобы угол S5 Combitech был точно на 100 мм - другие размеры не подходят
• Затягивайте винты равномерно, не переусердствуя - перетяжка может деформировать крышку и нарушить герметичность
• При монтаже в сырых помещениях используйте антикоррозийную смазку на резьбе винтов - продлит срок службы крепежа
• Если крышка повреждена - замените её полностью; ремонт не допускается - потеря целостности покрытия снижает защитные свойства
• Для удобства сборки можно заранее собрать весь угловой модуль с крышкой на земле, затем установить его в лоток
