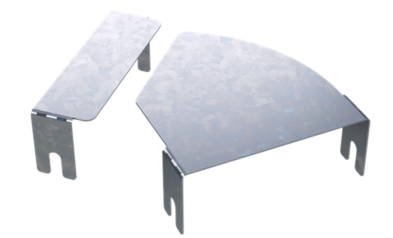

Крышка для угла горизонтального изменяемого CPO 0-44 осн.300, цинк-ламельный (аналог горячеоцинкованный) | 38013HDZL DKC ДКС

Крышка для угла горизонтального изменяемого угла CPO 0-44 основание 300 цинк-ламельное покрытие от DKC предназначена для защиты кабельных систем в изменяемых узлах. Этот элемент из серии S5 Combitech совмещает механическую прочность, регулируемый угол и высокую коррозионную стойкость, что делает его подходящим для промышленных объектов с переменными трассировками.

Назначение и область применения

Крышка для угла CPO 0-44 основание 300 цинк-ламельное покрытие используется для закрытия и защиты кабелей в местах изменения направления трассы под углом от 0 до 44°. Применяется в кабельных, проволочных и лестничных лотках системы S5 Combitech. Обеспечивает защиту от пыли, влаги, механических ударов и случайного доступа. Подходит для установки внутри помещений и в условиях повышенной влажности, где требуется надежная герметизация соединений.

Технические характеристики

• Тип изделия: крышка для угла с шарнирным креплением
• Материал: сталь оцинкованная
• Защитное покрытие: цинк-ламельное (на базе магниевой смолы с частицами алюминия и цинка)
• Угол поворота: регулируемый от 0° до 44°
• Длина: 142 мм
• Ширина основания: 300 мм
• Тип крепления: привинчивание винтами
• Цвет: серый
• Огнестойкость: да
• Максимальная степень защиты IP: 44 (пылевлагозащищённая)

Совместимость и монтаж

Крышка CPO 0-44 основание 300 цинк-ламельное покрытие совместима исключительно с угловыми переходниками серии S5 Combitech шириной 300 мм. Установка выполняется путём фиксации винтами - необходимо использовать соответствующие крепёжные элементы, предусмотренные комплектацией лотка. Шарнирный механизм позволяет легко выставить нужный угол перед окончательной затяжкой. Для плотного прилегания рекомендуется проверить соответствие профиля угла и крышки перед монтажом. Не допускается использование с другими сериями или лотками других производителей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и имеет классификацию по защите от пыли и воды IP44. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижающую риск коррозии даже при повреждении поверхности. Материал не содержит токсичных веществ и безопасен для персонала при монтаже и эксплуатации.

Преимущества

• Регулируемый угол до 44° - позволяет адаптировать трассу под сложные конфигурации без замены детали
• Цинк-ламельное покрытие - равносильно по стойкости горячему цинкованию, но легче и удобнее в обработке
• Высокая жёсткость стали - сохраняет форму при нагрузках и вибрациях
• Огнестойкость - не поддерживает горение, соответствует нормам безопасности для промышленных зон
• Легкий монтаж - фиксация винтами требует минимум инструментов и времени

Ограничения применения

• Не предназначена для наружной установки под открытым небом - не обеспечивает защиту выше IP44
• Не совместима с лотками шириной менее или более 300 мм
• Запрещено применять в средах с постоянным контактом с агрессивными химикатами (например, кислотами, щелочами)
• Не следует использовать в условиях температур ниже -25C - материал теряет пластичность

Примеры использования

• Защита кабелей на участках смены направления между этажами в заводских корпусах
• Формирование угловых переходов в распределительных щитовых помещениях
• Обустройство трасс на конвейерах, где требуется частая коррекция угла прокладки
• Прокладка силовых и сигнальных кабелей в технологических цехах с высокой запылённостью

Практические советы

• Перед монтажом убедитесь, что угол лотка установлен точно в пределах 0–44° - иначе крышка не будет плотно прилегать
• Используйте винты того же типа, что и в комплекте лотка S5 Combitech - они обеспечивают правильный момент затяжки
• При необходимости резки или сверления - используйте инструменты для работы с оцинкованной сталью, чтобы не повредить защитное покрытие
• Проверьте целостность цинк-ламельного слоя после доставки - мелкие царапины не влияют на долговечность, но глубокие повреждения требуют обработки антикоррозийным составом
• Эта крышка - часть модульной системы; для полной герметизации комбинируйте её с другими элементами серии S5 Combitech
