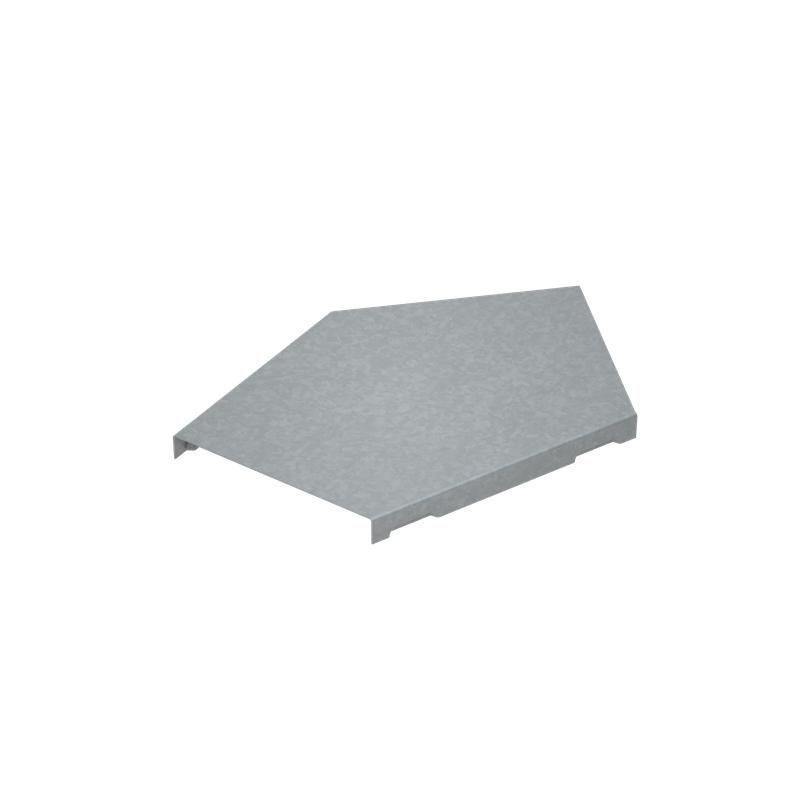

Крышка горизонтального угла ПЛЮС 45° 100 мм Система КМ PL0872

Крышка горизонтального угла 45 градусов 100 мм сталь 0.8 мм от КМ-Профиля предназначена для защиты кабельных трасс в местах изменения направления под углом 45°. Изделие обеспечивает надежное закрытие соединения между лотками, сохраняя доступ к кабелям при необходимости. Артикулы pl0872, kglplus45*100 и kglplus45-100 соответствуют одной модели из серии PLUS.

Назначение и область применения

Крышка горизонтального угла 45 градусов 100 мм сталь 0.8 мм используется для закрытия горизонтальных поворотов кабельных лотков под углом 45°. Она защищает провода и кабели от пыли, механических ударов и случайного контакта. Применяется в системах кабельной организации внутри зданий - на заводах, в офисах, торговых центрах, жилых комплексах. Подходит для установки в помещениях с нормальным уровнем влажности и минимальным количеством химически активных веществ.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление кабельной трассы в горизонтальной плоскости
• Ширина: 100 мм - совместима с лотками того же размера
• Материал: оцинкованная сталь толщиной 0,8 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, долговечный антикоррозийный слой
• Цвет: серый - стандартизированный цвет для промышленных решений
• Тип крепления: защелка - быстрая фиксация и демонтаж без инструментов
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 - допущена к использованию в помещениях с умеренным и холодным климатом согласно ГОСТ 15150-69

Совместимость и монтаж

Крышка горизонтального угла 45 градусов 100 мм сталь 0.8 мм совместима с лотками серии PLUS от КМ-Профиля, имеющими ту же ширину (100 мм) и тип крепления. Устанавливается путём плотного защелкивания на край лотка - щелчок указывает на правильное положение. Для снятия достаточно легкого усилия вверх и на себя. Не требует сверления, болтов или других крепежей. Работает в паре с прямыми участками, переходниками и другими элементами системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Обладает огнестойкостью - не распространяет пламя и не выделяет токсичных газов при нагреве. Оцинковка по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости для внутренней промышленной среды.

Преимущества

• Быстрый монтаж и демонтаж благодаря защелке - экономит время при обслуживании
• Высокая механическая прочность - выдерживает нагрузки от случайных ударов и давления
• Долговечное покрытие - оцинковка Сендзимира служит десятилетиями даже в условиях повышенной влажности
• Герметичность соединения - минимизирует попадание пыли и мелкого мусора в лоток
• Единая система - легко интегрируется в существующую кабельную трассу из комплектующих КМ-Профиля

Ограничения применения

Не рекомендуется использовать вне помещений - не рассчитана на постоянное воздействие осадков, прямого солнца или температур ниже -40C. Не подходит для агрессивных сред: химических цехов, морских портов, зон с высокой концентрацией кислот или щелочей. Не применяется с лотками другой ширины - требуется точное соответствие 100 мм. Недопустимо применение в качестве несущего элемента - крышка не воспринимает вес кабелей, только защищает уже уложенные.

Примеры использования

• Закрытие поворота кабельного лотка в серверной комнате между двумя рядами стоек
• Переход трассы вдоль стены под углом 45° в административном здании
• Формирование ответвления от основной трассы к оборудованию на производстве
• Обустройство кабельной сети в медицинском учреждении с необходимостью частого доступа к проводам

Практические советы

• Перед монтажом проверьте, что лоток имеет точно 100 мм ширину - расхождение более 1–2 мм затруднит защелкивание
• При сборке длинных трасс используйте одинаковые элементы серии PLUS - смешивание с другими сериями может вызвать перекос
• При необходимости замены кабелей - просто оттяните крышку вверх, не снимайте весь участок
• Проверяйте целостность оцинковки после транспортировки - мелкие царапины не влияют на срок службы, но глубокие повреждения требуют замены
• Для удобства работы с несколькими углами - храните запасные крышки рядом с местом монтажа
