Лоток монтажный угловой 45 вверх ЛУ45В.50.65.376.0,7.2 - Н0122350412 СОЭМИ

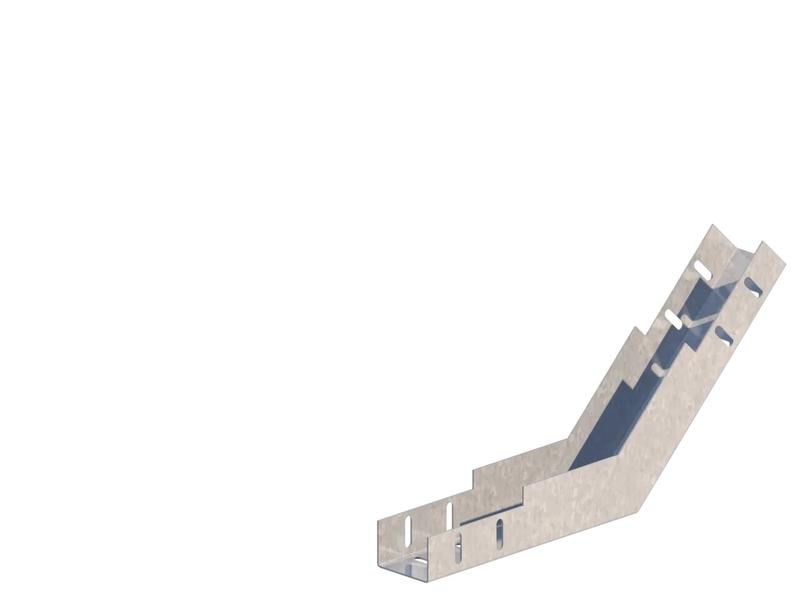

Угол для лотка внутренний 45 градусов 100х65 сталь 0.7 мм ЛМс-45В цУТ2.5 оцинкованный метод Сендзимира - элемент кабельной системы, обеспечивающий плавный переход трассы под углом 45°. Применяется в промышленных и коммерческих объектах для прокладки силовых и слаботочных кабелей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Угол для лотка внутренний 45 градусов 100х65 сталь 0.7 мм ЛМс-45В цУТ2.5 оцинкованный метод Сендзимира используется для изменения направления кабельной трассы в горизонтальной или вертикальной плоскости. Подходит для сборки систем с использованием прямоугольных лотков того же формата. Обеспечивает сохранение целостности кабеля при перегибе, предотвращает его перелом и перетирание.

• Подходит для прокладки кабелей на заводах, в распределительных щитах, на элеваторах, в тоннелях и других закрытых помещениях.
• Часто применяется в связке с другими элементами лотковой системы: прямыми участками, отводами, соединителями.

Технические характеристики

• Угол поворота: 45° - оптимальный радиус для снижения напряжений в кабеле при изгибе.
• Габариты: ширина 100 мм, высота 65 мм - совместим с лотками стандарта 100×65 мм.
• Толщина стенки: 0,7 мм - обеспечивает достаточную жесткость при минимальном весе.
• Материал: сталь с оцинкованным покрытием методом Сендзимира - устойчивость к коррозии в агрессивных средах.
• Длина: 376 мм - стандартная длина для удобного монтажа и фиксации.
• Климатическое исполнение: УТ2,5 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности.
• Тип крепления: винтовое - через отверстия по бортам, совместимо с болтами М6–М8.
• Цвет: серый - единый внешний вид с остальными элементами лотковой системы.
• Стандарт: ТУ 3449-010-05774835-2005 - соответствует требованиям к качеству и прочности.

Совместимость и монтаж

Угол для лотка внутренний 45 градусов 100х65 сталь 0.7 мм ЛМс-45В цУТ2.5 оцинкованный метод Сендзимира совместим с любыми лотками того же размера (100×65 мм) от производителей, соблюдающих ГОСТ/ТУ. Крепится с помощью самонарезающих или обычных болтов через подготовленные отверстия на боковых стенках. Для герметичности рекомендуется использовать резиновые прокладки между элементами.

• Не требует сварки - монтаж выполняется вручную с помощью отвертки или гаечного ключа.
• Рекомендуется выдерживать одинаковый шаг крепления (не более 800 мм) по всей трассе.
• При установке в вертикальной плоскости - обязательно фиксируйте нижнюю часть, чтобы исключить провисание.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3449-010-05774835-2005, что гарантирует соответствие требованиям к механической прочности, коррозионной стойкости и электробезопасности. Оцинкованное покрытие методом Сендзимира обеспечивает равномерный слой цинка без пор, что снижает риск электрохимической коррозии даже при контакте с другими металлами.

Преимущества

• Оцинковка методом Сендзимира - долговечнее, чем холодное или горячее цинкование, особенно в условиях влажности и химических паров.
• Точная геометрия - позволяет легко состыковывать несколько элементов без зазоров.
• Небольшой вес - упрощает транспортировку и монтаж, снижает нагрузку на несущую конструкцию.
• Серый цвет - не требует окраски после монтажа, совпадает с большинством промышленных лотков.

Ограничения применения

• Не предназначена для открытых площадок без защиты от осадков - длительное воздействие дождя и снега может снизить срок службы, несмотря на оцинковку.
• Не подходит для кабелей с наружным диаметром больше 50 мм - возможен перегиб и повреждение изоляции.
• Не следует использовать в качестве несущего элемента - не рассчитана на механические нагрузки выше нормированной массы кабелей.
• Запрещается применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - требуется специальное покрытие (например, нержавеющая сталь).

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в распределительной камере.
• Обход препятствий (трубопроводов, колонн) в производственных цехах.
• Сборка многоуровневых кабельных систем в серверных и автоматизированных пунктах управления.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковое сечение - несоответствие вызывает перекос и затрудняет прокладку кабелей.
• При необходимости увеличения жесткости - используйте усиливающие планки внутри угла.
• Для частых обслуживаний - выбирайте модели с открытым доступом к крепежу, чтобы не демонтировать всю секцию.
• При заказе нескольких единиц - учтите, что ЛМс-45В выпускается партиями; лучше взять запас на 5–10%, чтобы избежать задержек при замене.
