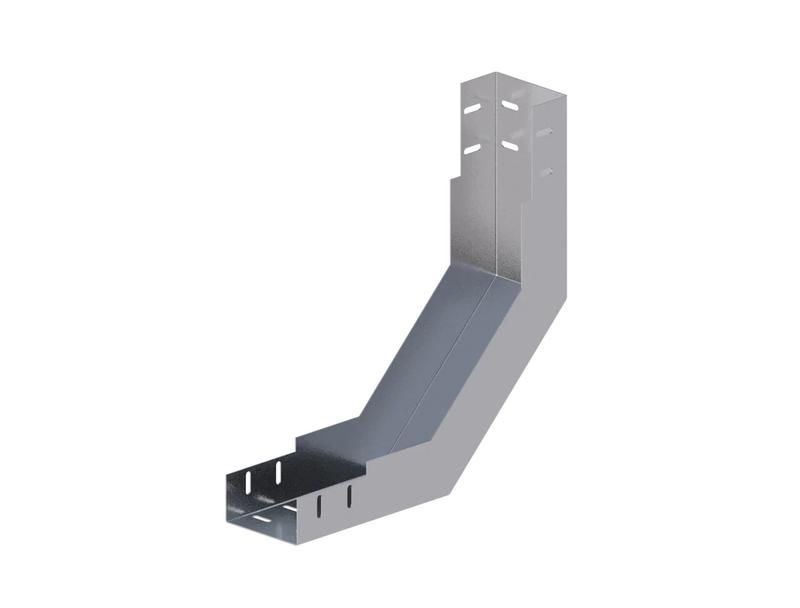

Лоток монтажный угловой 90град. вверх 100х100 сталь 1.5мм ЛУ90В.100.100.426.1.5.1 гор. оцинк. СОЭМИ Н0121320642

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.100.100.426.1.5.1 оцинкованный СОЭМИ предназначен для изменения направления кабельной трассы под углом 90° в вертикальной плоскости. Этот элемент используется в системах кабельного монтажа на объектах промышленного и коммерческого назначения. Бренд СОЭМИ обеспечивает соответствие изделия требованиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.100.100.426.1.5.1 оцинкованный СОЭМИ применяется для создания поворотов кабельных трасс вверх - например, при переходе с горизонтального участка на вертикальный, либо при выводе кабеля с уровня пола на уровень оборудования. Подходит для прокладки силовых, управляющих и слаботочных кабелей внутри помещений и на открытых площадках. Часто используется в цехах, на энергообъектах, в распределительных устройствах и на конвейерах.

Технические характеристики

• Форма: угловой, поворот вверх под углом 90°
• Размеры: высота 100 мм, ширина 100 мм, длина 426 мм
• Материал: сталь с горячецинковым покрытием
• Толщина стенки: 1,5 мм
• Цвет: серый
• Тип соединения: винтовой (болты и гайки)
• Климатическое исполнение: УТ1,5 (для умеренного и холодного климата, повышенной влажности)
• Стандарт: изготовление по ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.100.100.426.1.5.1 оцинкованный СОЭМИ совместим с другими элементами лотковой системы того же типа и размера (высота/ширина 100×100 мм). Для сборки используются болты М6 или М8 - они должны соответствовать стандартным отверстиям на боковых стенках. Крепится к основному лотку через предварительно просверленные отверстия. Не требует сварки - все соединения выполняются механически. Перед установкой проверьте совпадение внутренних габаритов с другими элементами трассы.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности. Климатическое исполнение УТ1,5 позволяет использовать лоток в помещениях с температурой от −40C до +40C и относительной влажностью до 98%. Применение в зонах с взрывоопасными средами запрещено - продукт не имеет взрывозащиты.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузку от большого количества кабелей
• Защита от коррозии за счет горячего цинкования - срок службы увеличивается в 2–3 раза по сравнению с окрашенной сталью
• Простота монтажа - не требуется сварка, достаточно обычных инструментов
• Стандартизованные размеры обеспечивают совместимость с другими компонентами лотковых систем СОЭМИ

Ограничения применения

• Не предназначена для внешней эксплуатации под прямыми осадками - требует защиты от воды (например, крышкой или козырьком)
• Не рекомендуется применять в местах с постоянным воздействием химически активных веществ (кислоты, щелочи)
• Не подходит для прокладки кабелей с наружным диаметром более 80 мм - возможны трудности при проходе через поворот
• Не является взрывозащищённым устройством - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Переход кабельной трассы с пола на технологическую платформу в цеху
• Подъем кабелей от распределительного щита к оборудованию на уровне потолка
• Обход препятствий (колонны, трубопроводы) в производственных помещениях
• Сборка вертикальных стояков в многоэтажных зданиях с использованием лотковой системы

Практические советы

• При выборе лотка учитывайте суммарный диаметр всех кабелей - он не должен превышать 40% внутреннего объёма лотка
• Для удобства сборки используйте одинаковые болты и гайки по всей трассе - это ускоряет обслуживание
• Проверьте наличие фланцевых отверстий перед заказом - некоторые модели имеют их только на одной стороне
• При монтаже в сырых помещениях дополнительно герметизируйте стыки силиконовым составом
• Лоток монтажный угловой 90 градусов вверх сталь 1.5мм ЛУ90В.100.100.426.1.5.1 оцинкованный СОЭМИ можно комбинировать с аналогичными элементами других производителей, если соблюдены габариты и шаг отверстий
