Лоток монтажный угловой 90 вверх ЛУ90В.150.100.426.0,7.2 - Н0122320613 СОЭМИ

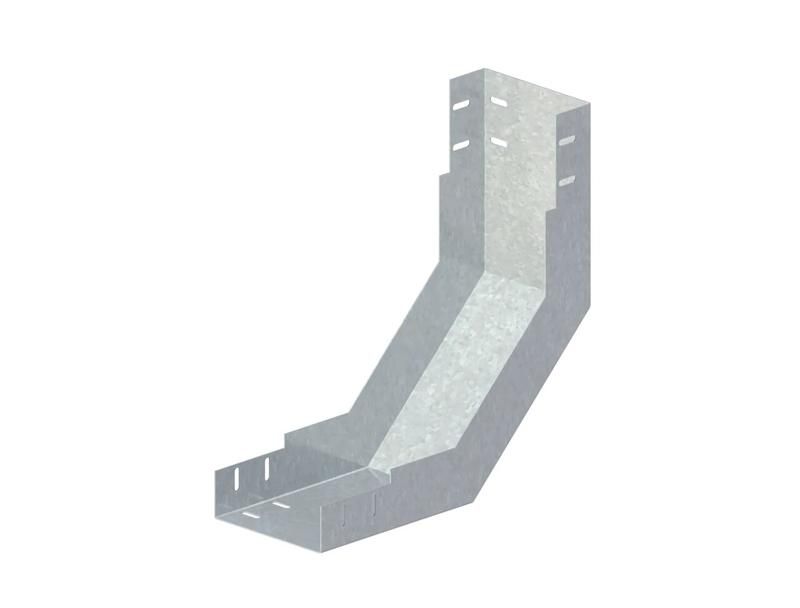

Лоток монтажный угловой 90 градусов вверх 150x100 сталь 0.7мм, угол внутренний 90 градусов 150x100 сталь 0.7мм оцинкованный, цУТ2.5, СОЭМИ - элемент кабельной трассы для изменения направления проводов и кабелей под прямым углом. Применяется в системах прокладки силовых и слаботочных сетей в промышленных помещениях, на объектах энергетики и автоматизации. Бренд СОЭМИ и артикул н0122320613 указывают на соответствие техническим условиям ТУ 3449-010-05774835-2005.

Назначение и область применения

Лоток монтажный угловой 90 градусов вверх 150x100 сталь 0.7мм, угол внутренний 90 градусов 150x100 сталь 0.7мм оцинкованный, цУТ2.5, СОЭМИ используется для создания поворотов кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный. Подходит для прокладки кабелей в распределительных щитах, на производствах, в кабельных каналах, у станков и конвейеров. Предназначен исключительно для внутренней установки в закрытых помещениях.

Технические характеристики

• Форма: угловой, поворот 90° вверх
• Габариты: ширина 150 мм, высота 100 мм
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: серый цинк, антикоррозийное
• Длина: 426 мм
• Тип соединения: винтовой (болты/гайки)
• Климатическое исполнение: УТ2,5 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой 90 градусов вверх 150x100 сталь 0.7мм, угол внутренний 90 градусов 150x100 сталь 0.7мм оцинкованный, цУТ2.5, СОЭМИ совместим с прямыми лотками того же размера (150×100 мм) и аналогичного исполнения. Для сборки используются болты M6 или M8 (не входят в комплект). Монтировать необходимо на несущую конструкцию с шагом крепления не более 1,5 метра. Учитывайте, что радиус изгиба внутри лотка равен 0 - жесткий поворот требует точного выравнивания смежных участков трассы. Не допускается использование в качестве опоры для тяжелых устройств - нагрузка должна приходиться только на кабели.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005, регламентирующим механическую прочность, толщину покрытия и устойчивость к коррозии. Цинкование по Сендзимиру обеспечивает долговечность в средах с умеренной влажностью. Не применяется во взрывоопасных зонах, за пределами климатического исполнения УТ2,5 и в контакте с агрессивными химикатами.

Преимущества

• Оцинкованная сталь устойчива к ржавчине даже при перепадах влажности
• Жесткая конструкция сохраняет форму при монтаже и эксплуатации
• Винтовое соединение позволяет легко разбирать и модифицировать трассу
• Серый цвет не маскирует дефекты - удобно при осмотре
• Производится по заказу в любых количествах - поддерживается стабильная поставка

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в местах с постоянным воздействием воды, кислот, щелочей
• Не подходит для кабелей с внешним диаметром больше 80–90 мм - возможны трудности с заполнением и изгибом
• Запрещено нагружать лоток весом оборудования - он служит только для фиксации кабелей
• Работает только в помещении с температурой выше −40C

Примеры использования

• Переход с горизонтального лотка на вертикальную стойку в цехе с ЧПУ-станками
• Подъем кабелей от нижнего уровня распределительного щита к верхнему этажу
• Обход препятствий (колонн, труб) в кабельном канале на тепловой электростанции
• Сборка трассы в автоматизированных линиях с частыми поворотами

Практические советы

• При монтаже проверьте, чтобы внутренний угол 90° был идеально ровным - иначе кабели будут тереться о острые края
• Используйте пластиковые вкладыши или кабельные протекторы, если прокладываются чувствительные к износу кабели
• При групповом монтаже нескольких угловых лотков - соблюдайте одинаковый шаг крепления, чтобы избежать перекоса всей трассы
• Артикул н0122320613 и бренд СОЭМИ гарантируют совместимость с другими элементами серии - не заменяйте на аналоги без проверки габаритов
• Храните в сухом месте - даже оцинкованная сталь может начать окисляться при длительном контакте с конденсатом
